其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-12
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 确认PCB平坦度。
设置Backup※Pin
3.※确认PCB平坦度。
在Conveyor上装上 PCB并进行固定后,利用卷尺测定 PCB的平坦度。
Step 1. 确认对角线方向的PCB平坦度
利用卷尺,确认对角线方向的PCB的平坦度。
Step 2. 确认对水平方向的PCB的平坦度。
利用卷尺,确认对水平方向3点的PCB的平坦度。
注 意
PCB不平坦时,有可能造成装备不良。PCB不平坦的话,请重新设置
Backup Pin 的高度。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-13
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 更换元器件料盘
已耗尽元器件的更换
其他检验及已耗尽元器件的更换
1.※更换元器件料盘
Step 1. 往后拉夹持器(Grip)。
Step 2. 拆下供料器。
Step 3. 清除元器件料盘后安装新料盘。
(注意料带缠卷方向,把料盘固定到料盘制动器)
Step 4. 参考下图后 开放 料带导 件(按 照 编号顺 序 操作)。
已耗尽元器件的更换
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-14
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 更换元器件料盘
已耗尽元器件的更换

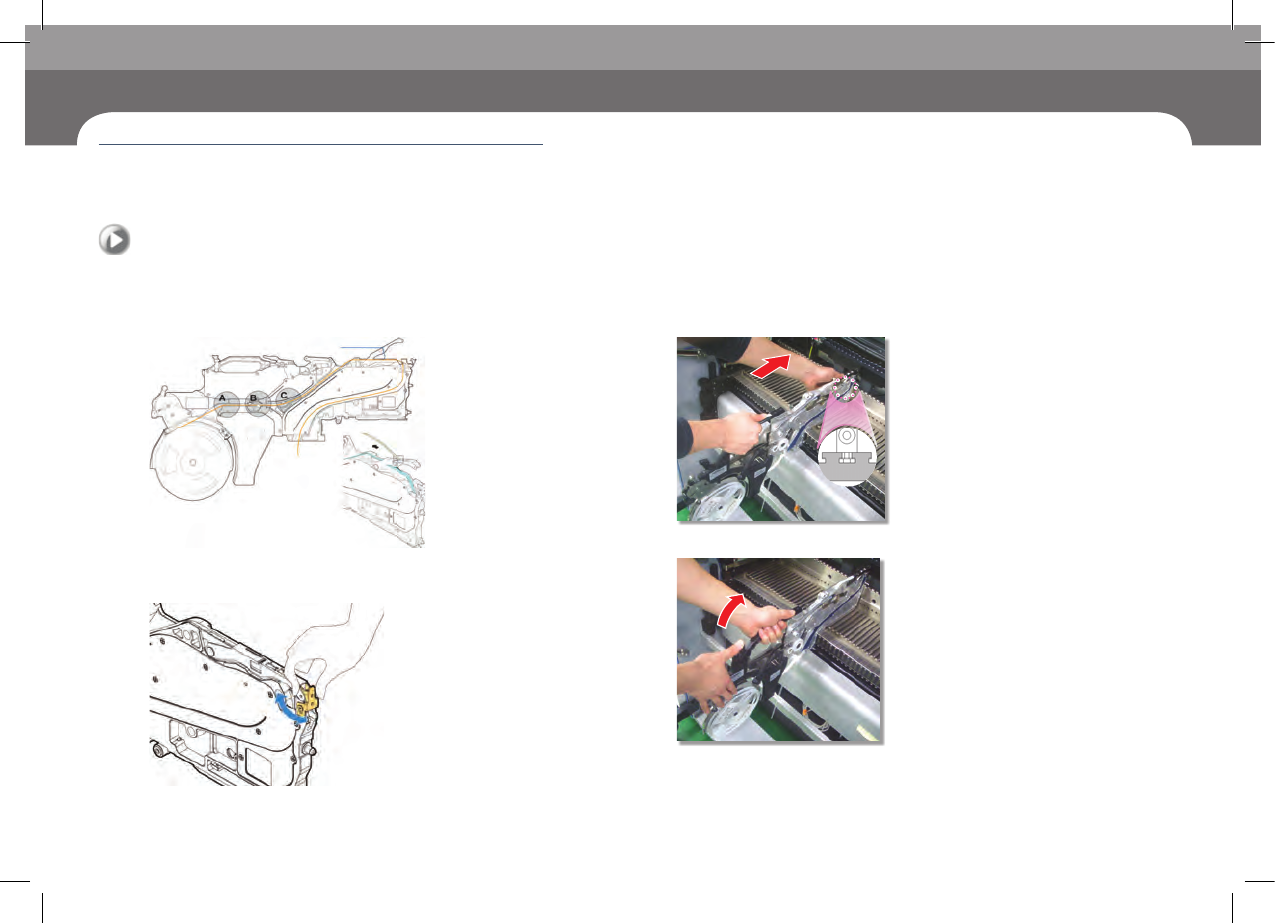

Step 5. 参考附图后进行料带的安装及排放作业。(以通过A与B的方式安装料带)
Step 6. 关 闭 料 带 导 件 后 固 定 锁 定 器 ( Locker)。
(参考下图固定锁定器)
Step 7. 在相应插槽上固定供料器。
Step 8. 固定夹持器(Grip)。
