NPM-WX / WXS 2024.0718
- 136 -
A-1
选择必须的选购件。
On-site
FA
电脑
HUB
在 NPM-WX/ WXS 生产线为必须项目。(1 套/生产线)
有关详细情况请参考「4.4 生产线构成」。
Factory
设备整体

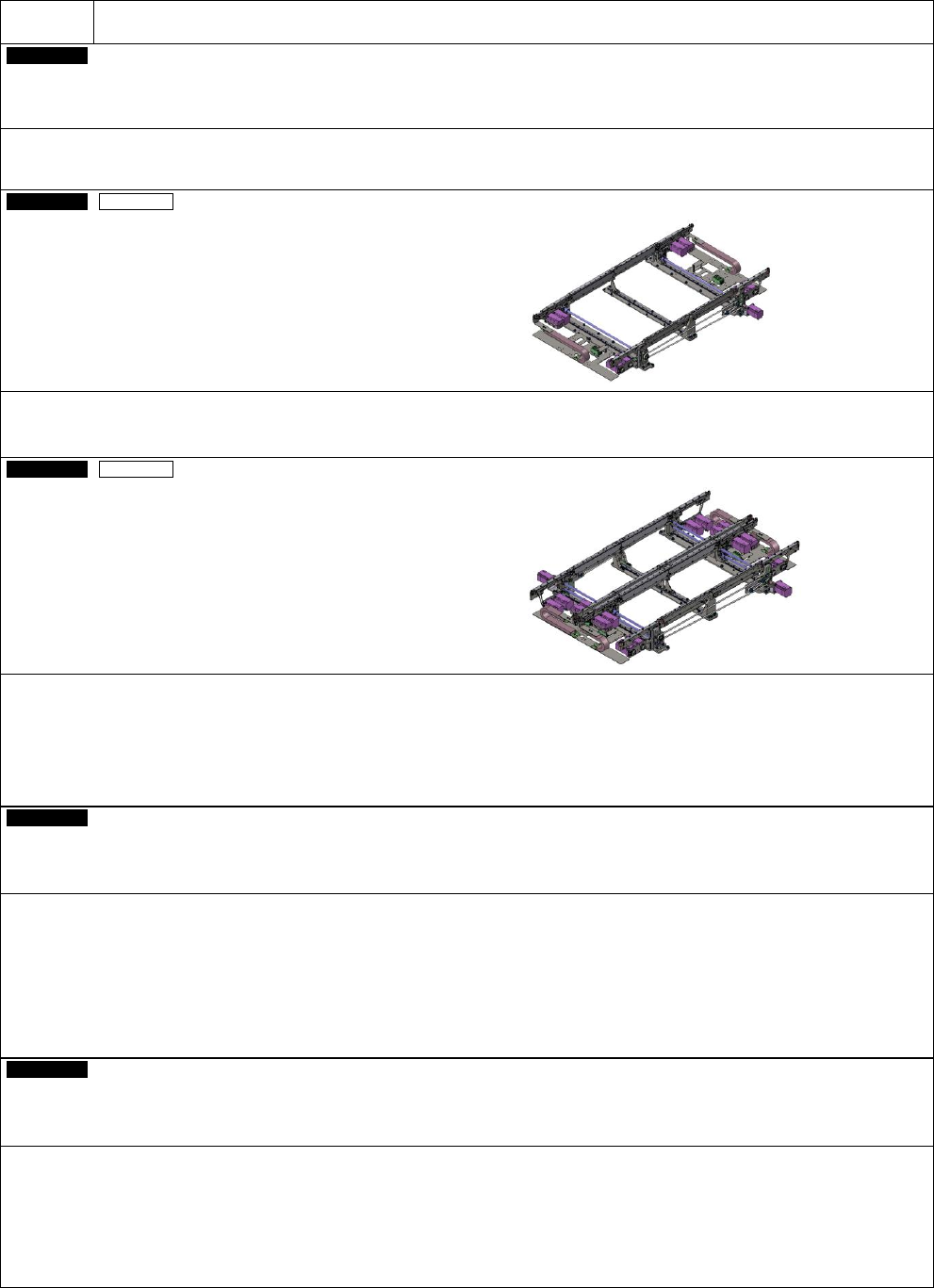

单轨传送带
这是在基板的搬送位置，各停止位置进行固定的单轨传送带。
※ 不附属基板支撑块、支撑销。
Factory
设备整体
双轨传送带
进行基板传送、在停止位置固定的双轨传送带。
双轨传送带规格是，在一侧的导轨进行元件贴装，在另一侧导轨可以替换基板，所以基板替换的时间实际上是 0，能够提高
生产率。
各导轨可以生产同类型基板以及异类型基板。
※ 不附属基板支撑块、支撑销。
Factory
上游延长传送带
(L=300 mm):
单轨传送带
上游延长传送带
(L=300 mm):
双轨传送带
为了确保传送开口部的安全，在生产线最前端的 NPM-WX/ WXS，必须选择此项目。
L 290 mm 以上的基板可以在设备内待机。(Max. L 590 mm)
NPM-WX 之间有延长传送带时，最大 L 750 mm 的基板可以待机。
选择选购件(B-15)所表示的托盘储存器时，需要根据基板的流向和托盘储存器的安装位置。
<基板流向>
[左→右]当托盘储存器安装在前侧时需要。
[左←右]当托盘储存器安装在后侧时需要。
Factory
下游延长传送带
(L=300 mm):
单轨传送带
下游延长传送带
(L=300 mm):
双轨传送带
为了确保传送开口部的安全，在生产线最后端的 NPM-WX/ WXS，必须选择此项目。
L 290 mm 以上的基板可以在设备内待机。(Max. L 590 mm)
选择选购件(B-15)所表示的托盘储存器时，需要根据基板的流向和托盘储存器的安装位置。
<基板流向>
[左→右]当托盘储存器安装在后侧时需要。
[左←右]当托盘储存器安装在前侧时需要。
NPM-WX / WXS 2024.0718
- 137 -
A-2

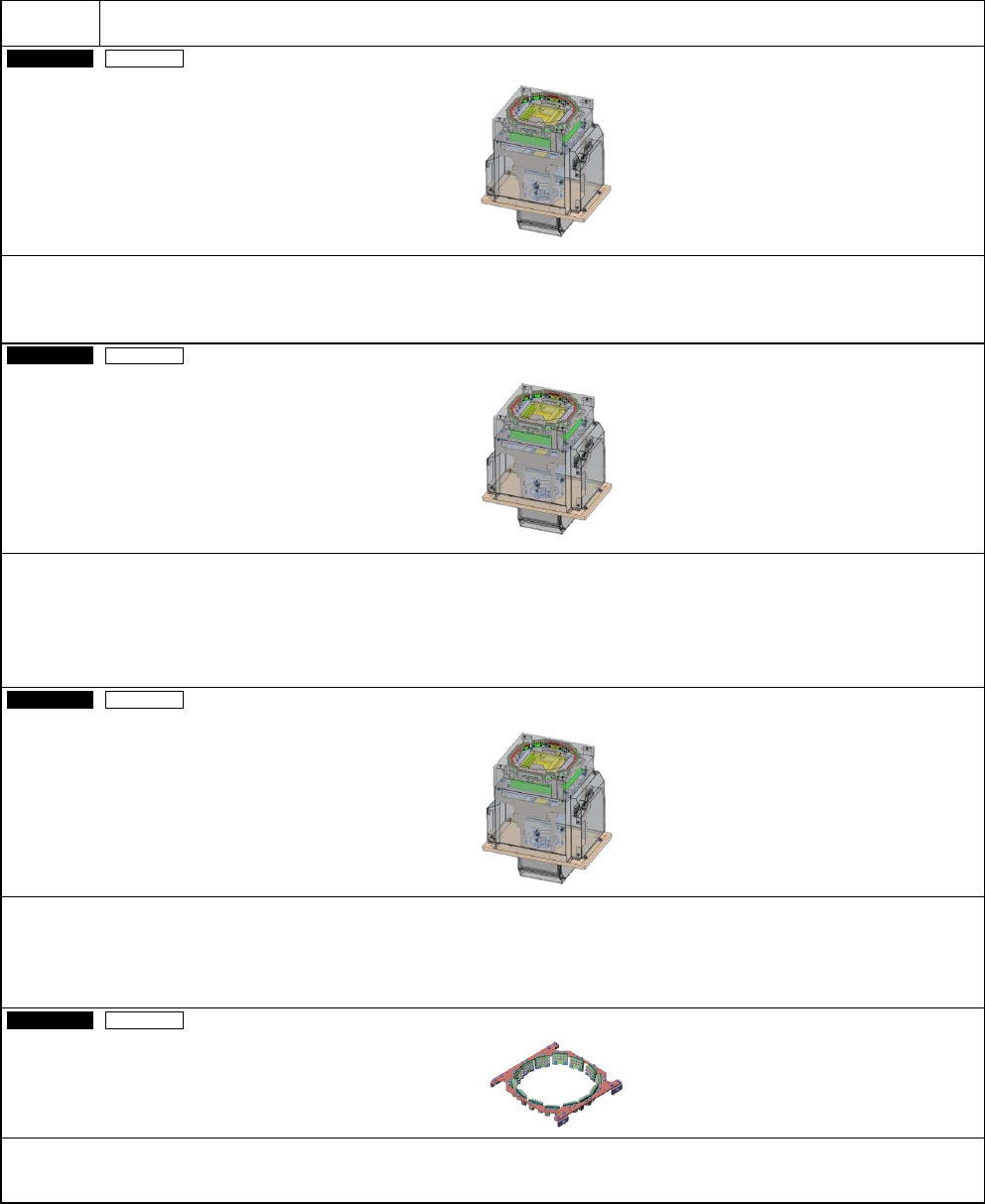

希望根据用途选择元件识别单元。
On-site
工作台
多功能识别照相机
V2:
类型
1
进行元件吸着时的位置和角度的偏移补正。
请必须在贴装头选择的工作台选择。
详细请参照「4.5 识别单元构成」。
On-site
工作台
多功能识别照相机
V2:
类型
2
(
类型
1 +
元件厚度测定功能
)
在「类型 1」附加元件厚度测定功能。
测定元件厚度(登记芯片数据、反馈于贴装高度)，检测出立碑和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
各吸嘴贴装头可以对应。
详细请参照「4.5 识别单元构成」。
On-site
工作台
多功能识别照相机
V2:
类型
3
(
类型
2 + 3D
测定功能
)
在「类型 2」附加 3D 测定功能。
检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
各吸嘴贴装头可以对应。(此外，这款多功能识别照相机 V2：类型 3 附带侧方照明。)
详细请参照「4.5 识别单元构成」。
On-site
工作台
侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
此外，「多功能识别照相机 V2: 类型 3」附带侧方照明。
※ 多功能识别照相机 V2 是 NPM-DX, NPM-WX/ WXS 专用单元。
NPM-WX / WXS 2024.0718
- 138 -
A-3
使基板传送高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
(
可调范围
: 920 mm ~ 950 mm)
传送生产线
950 mm
对应
(
可调范围
: 940 mm ~ 970 mm)
标准的基板传送高度高于地面 900 mm ~ 920 mm。
B-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
详细请参照「4.2 贴装吸嘴构成」。
吸嘴 No.有“N”的 2D 代码吸嘴，进行吸嘴 No.的校对，可以检测出吸嘴的安装错误。
有关特殊吸嘴，请与本公司联络。
与 CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列, NPM-X 系列有兼容性。
Customer

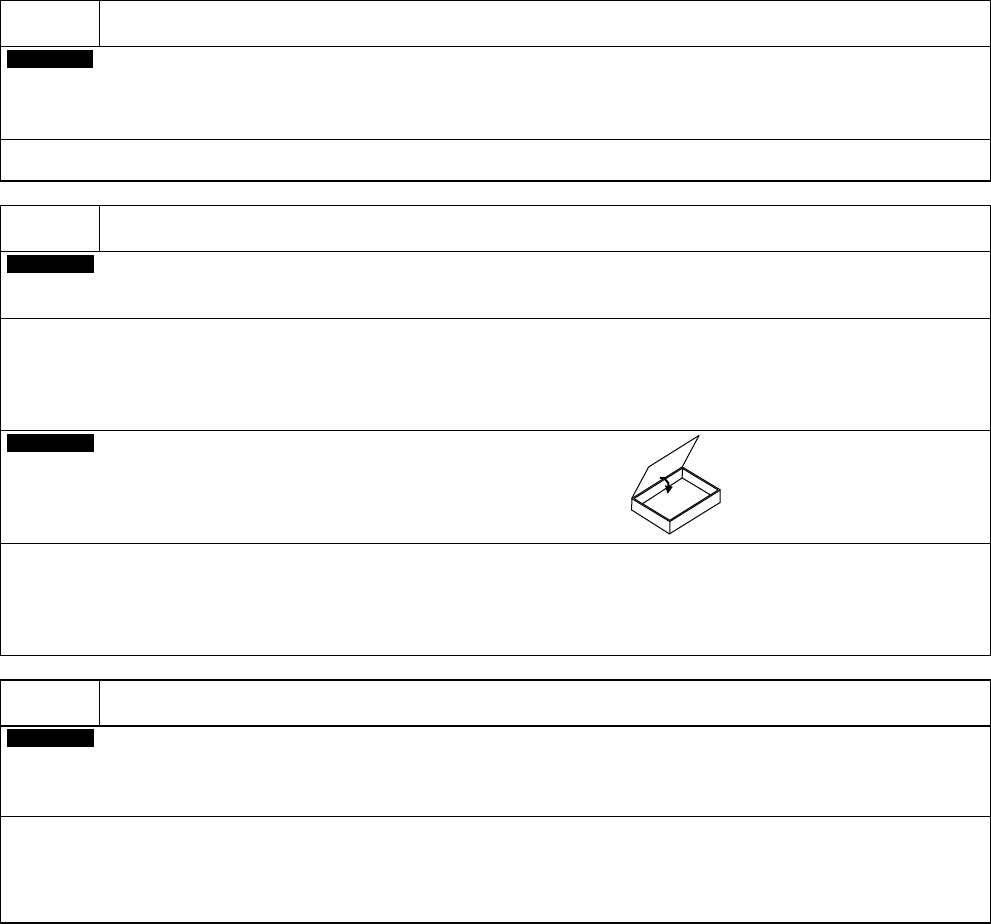

保管用吸嘴盒
塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
轻量 16 吸嘴贴装头用，可以收纳 50 个。(吸嘴直径φ5 mm 未满)
8 吸嘴贴装头用, 4 吸嘴贴装头用, 3 吸嘴贴装头 V2 用，可以收纳 21 个。(吸嘴直径φ5 mm 以上)
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列, NPM-X 系列有兼容性。
B-2
希望根据生产形态选择编带供料器。
Customer
智能编带供料器
(ITF)
※
1
Auto Setting Feeder (ASF)
※
2
详细请参照「4.3 供给部的构成」。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列, NPM-X 系列有兼容性。
※1 仅在交换台车上使用。
※2 仅在 C-Cart 上使用。
