NPM-WX / WX S 20 24. 0718 - 156 - C-2 希望补正基板高度 ( 弯曲 ) ，提高贴装品质。 On -site 工作台 高度传感器 ＜基板弯曲补正＞ ・ 测定基板全体的高度 ( 弯曲 ) ，控制贴装高度。 测定时间 : 2.0 s ( 在 350 × 300 mm 基板测 定 9 点的最佳条件下 ) ・ 高度传感器，请选择安装在生产线前端的设备。 单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后…
NPM-WX / WXS 2024.0718
- 155 -

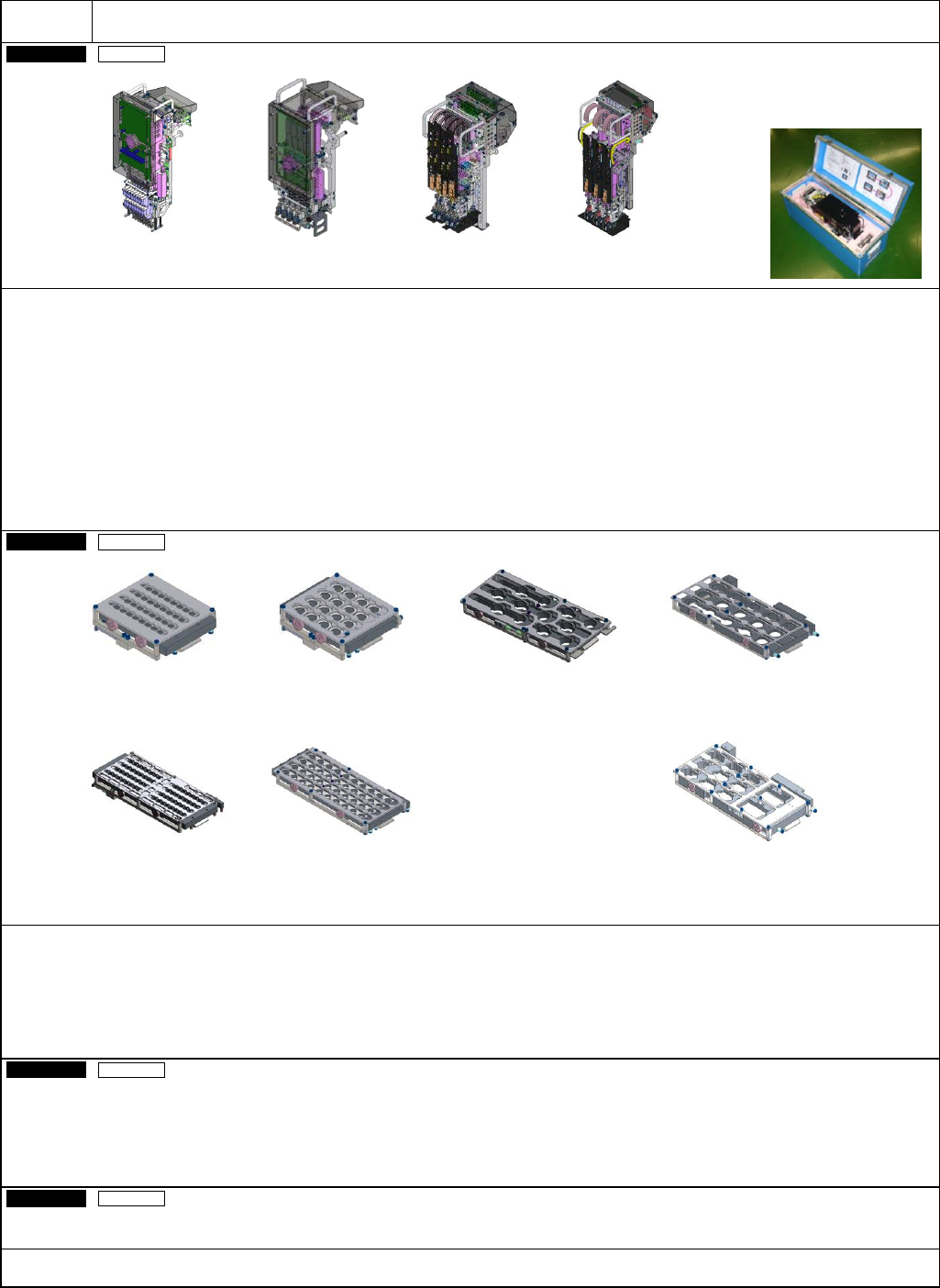

C-1
希望更换贴装头。
Customer
工作台
预备
轻量 16 吸嘴贴装头 V3A
预备
轻量 8 嘴贴装头
预备
4 吸嘴贴装头
预备
3 嘴贴装头 V2
预备贴装头附属贴装头盒
※
1
是每个工作台的交换。在各个工作台可以安装不同贴装头。
不附属吸嘴交换器、侧面照明等，请在选购件中选择。
NPM 系列, NPM-X 系列专用。
※ 轻量 16 吸嘴贴装头 V3A 在 NPM-WXS, NPM-W2S/ W, NPM-TT2/ TT, NPM-D3/ D2/ D, NPM 上无法搭载。
※ 轻量 8 吸嘴贴装头在 NPM-W, NPM-TT, NPM-D2/ D, NPM 上无法搭载。
※ 4 吸嘴贴装头在 NPM-W2/ W2S/ W, NPM-TT2/ TT, NPM-D3A/ D3/ D2/ D, NPM 上无法搭载。
※ 3 吸嘴贴装头 V2 在 NPM-DX, NPM-D3A/ D3/ D2/ D, NPM 上无法搭载。
※1 也对应 NPM-D X 系列的贴装头（轻量 8 吸嘴贴装头、4 吸嘴贴装头）的收纳盒。
NPM 系列的贴装头盒（2016 年 4 月以前）不对应 NPM-DX 系列的贴装头收纳。
详细情况请联络本公司。
Customer
工作台
预备吸嘴交换器
轻量 16 吸嘴贴装头 V3A 用)
与 16/ 12 吸嘴贴装头用有兼容性
预备吸嘴交换器
(轻量 8 吸嘴贴装头用)
与 8 吸嘴贴装头用有兼容性
预备吸嘴交换器
(4 吸嘴贴装头用)
预备吸嘴交换器
(3 吸嘴贴装头 V2 用)
与 3 吸嘴贴装头用有兼容性
预备吸嘴交换器
(轻量 16 吸嘴贴装头 V3A 用)
吸嘴交换器扩大版
与 16/ 12 吸嘴贴装头用有兼容性
预备吸嘴交换器
(轻量 8 吸嘴贴装头用)
吸嘴交换器扩大版
与 8 吸嘴贴装头用有兼容性
预备吸嘴交换器
(3 吸嘴贴装头 V2 用)
屏蔽吸嘴对应版
与 3 吸嘴贴装头用有兼容性
NPM 系列, NPM-X 系列专用。
※
轻量
16
吸嘴贴装头
V3A
用在
NPM-TT2/ TT
上无法搭载。
※
轻量
16
吸嘴贴装头
V3A
用（扩大版）在
NPM-DX, NPM-D3A/ D3/ D2/ D, NPM-TT2/ TT, NPM
上无法搭载。
※
轻量
8
吸嘴贴装头用（扩大版）在
NPM-DX, NPM-D3A/ D3/ D2/ D, NPM
上无法搭载。
※
4
吸嘴贴装头在
NPM-DX, NPM-W2/ W2S/ W, NPM-TT2/ TT, NPM-D3A/ D3/ D2/ D, NPM
上无法搭载。
※ 3 吸嘴贴装头 V2 用在 NPM-DX, NPM-D3A/ D3/ D2/ D, NPM 上无法搭载。
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
※多功能识别照相机
V2
是
NPM-X
系列专用。
On-site
工作台
预备侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
NPM-WX / WXS 2024.0718
- 156 -
C-2

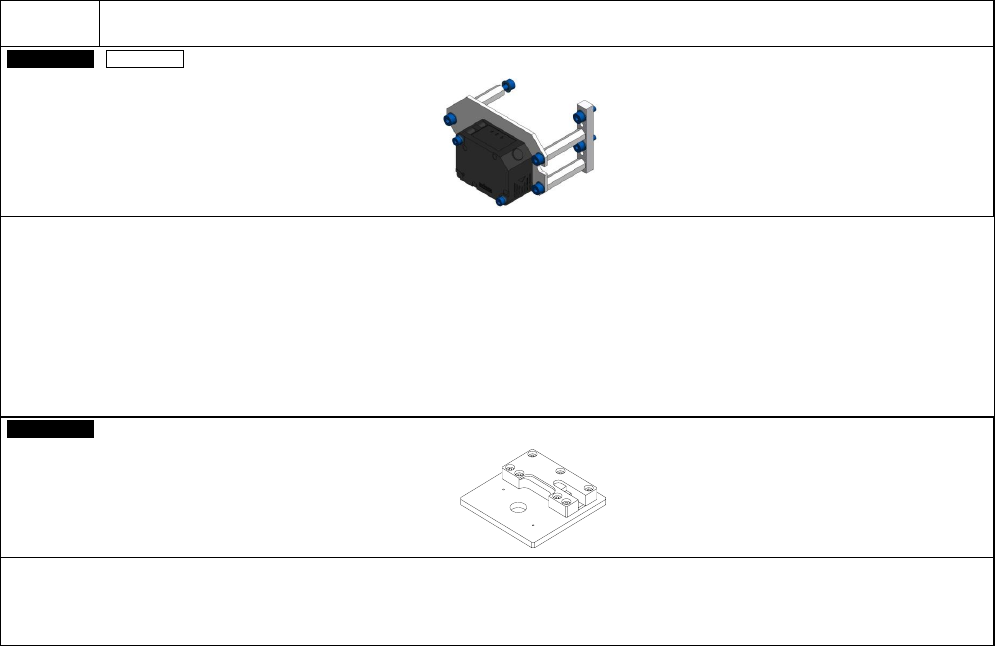

希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台
高度传感器
＜基板弯曲补正＞
・ 测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 2.0 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
・ 高度传感器，请选择安装在生产线前端的设备。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
・ 所测定的数据，传送到下游的 NPM- WX/ WXS，控制贴装高度。
※ 对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM 系列, NPM-X 系列, AM100 可通用。
NPM-WX / WXS 2024.0718
- 157 -

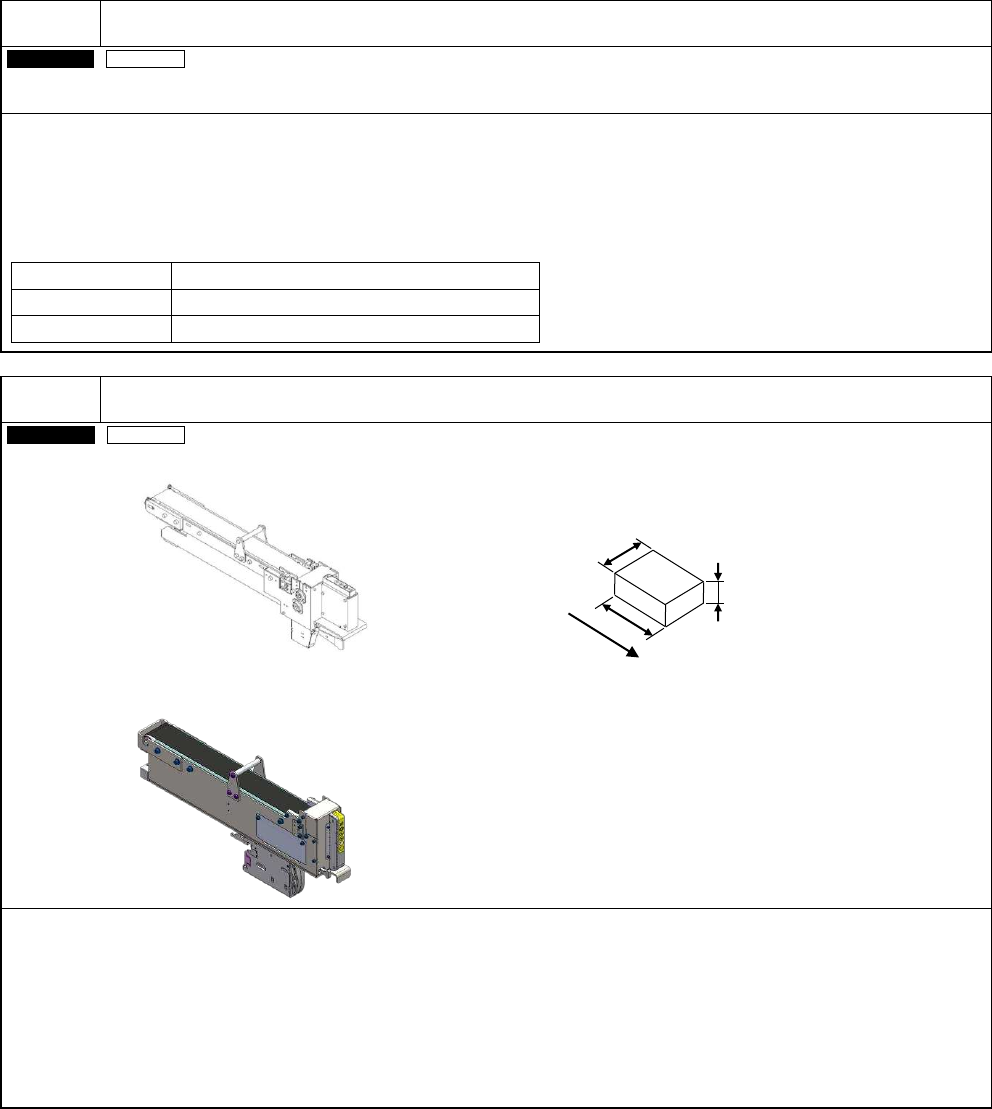

C-3
希望提高轻量
16
吸嘴贴装头的性能
On-site
设备整体
0201
元件贴装对应
・
对应
0201
元件贴装。
(±0.025 mm(Cpk
≧
1):
下述贴装条件时
)
・
进行
0201
元件专用的参数设定。
・
0201
元件贴装时，需要「
766CS(
或者
766CSN)
吸嘴」以及
4mm
薄型供料器
(4W1P)
＜贴装条件＞
对象贴装头
轻量
16
吸嘴贴装头
V3A, V2
对象元件
0201C
贴装角度
00
只限
0°, 90°, 180°, 270°
C-4
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
※
1
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 16.0 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
CEC (Components Ejection Conveyer )
※
2
在排出识别为 NG 元件时使用。
只对应轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2。
会占有 4 条供料器槽。
NPM 系列, NPM-X 系列专用。
※
1
仅在交换台车上使用。
※
2
仅在
C-Cart
上使用。
传送带方向
W
T
L
