NPM-WX / WX S 20 24. 0718 - 184 - D-3 希望卸下和交换贴装头 。 选购件名称 用 途 内 容 Customer 贴装头的交换和脱卸 转矩扳钳 长钻头 单元交换工具 NPM 系列 , NPM-X 系列专用。

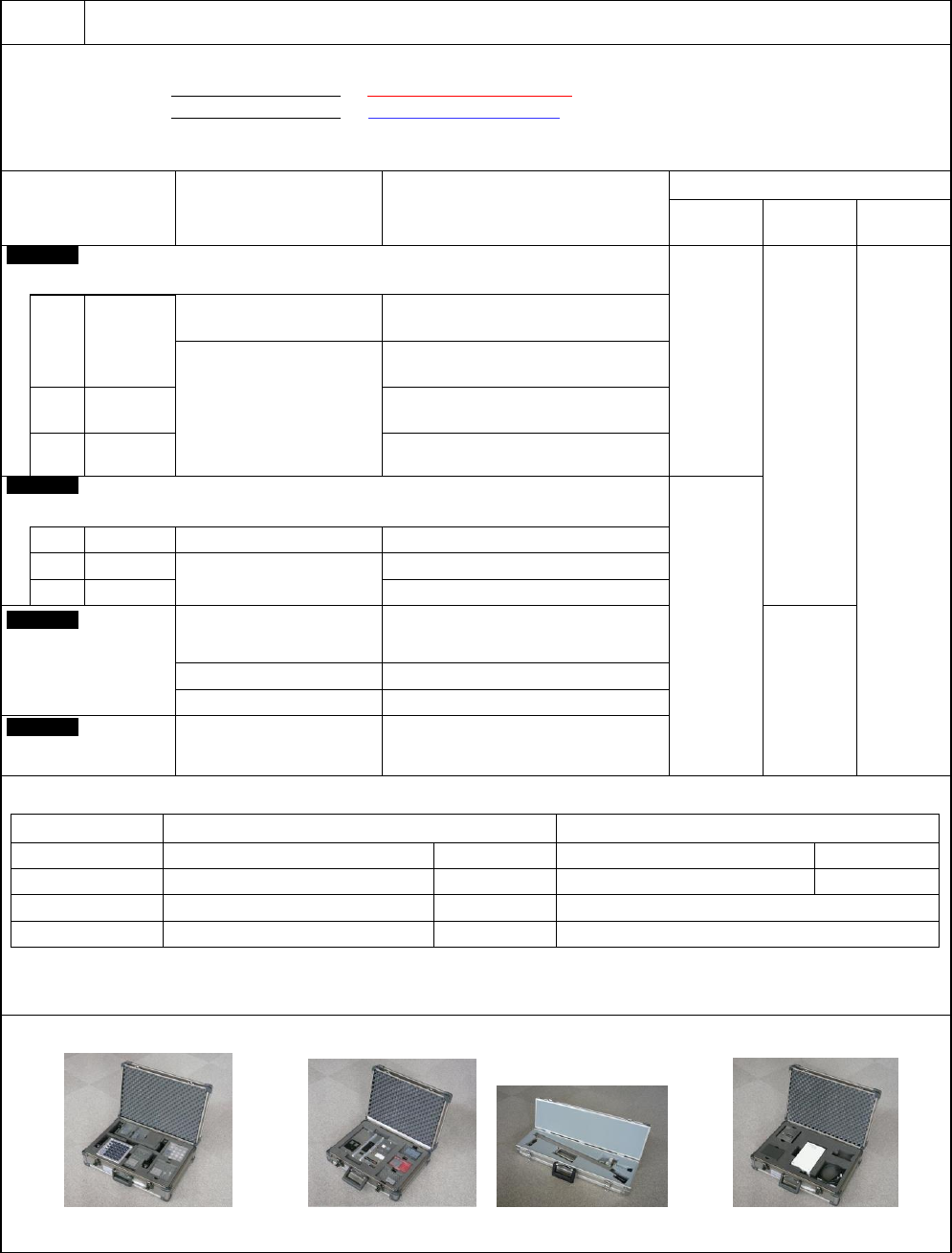

NPM-WX / WXS 2024.0718
- 183 -
D-2
根据需要进行校准作业。
是贴装头用的各种调整用成套治具。
搭载交换台车时：
共通部（①-1 / ②-1）
※
＋交换台车用（①-2 / ②-2）
搭载 C-Cart 时： 共通部（①-1 / ②-1）
※
＋C-Cart 用（①-3 / ②-3）
③的主体调整用成套治具是 NPM 系列、NPM-X 系列通用。
※已有共通部时，则无需选择。
选购件名称
用
途
内
容
推荐治具
推
荐
校正
(
贴装头
交换后
)
所有的校
正
Customer
①
① + ②
① + ② +
③ + ④
①精度验证用成套治具
①
-1
共通部
方形芯片元件实装的实装位
置示教和精度验证用
实装位置示教治具
※1
(
玻璃基板、治具芯片元件
)
QFP
实装的实装位置示教和
精度验证用
治具元件、治具元件供给托板、
吸嘴
(1001:
各
2
个
)
①
-2
交换台车用
治具元件供给台、
吸嘴
(153AS, 184, 1003:
各
2
个
)
①
-3
C-Cart
用
治具元件供给台、
吸嘴
(153AS, 184, 1003:
各
2
个
)
Customer
－
②标准校准成套治具
②
-1
共通部
贴装头交换时的校准用
治具站、治具元件
②
-2
交换台车用
吸附位置校准用
吸附位置高度示教治具
(
交换台车用
)
②
-3
C-Cart
用
吸附位置高度示教治具
(C-Cart
用
)
Customer
贴装高度校准用
贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用
线性照相机治具
搭载负荷校准用
搭载负荷测定治具
Customer
面补正校准用
面补正治具、双轨传送带的时候
D3
类
型、
W2
类型各需要
1
枚。单轨传送带的
时候只需要
W2
类型
1
枚。
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须)
0402R 调整用(推荐)
※
2
轻量 16 吸嘴贴装头
230CS (或者 230CSN) 吸嘴
16 个/贴装头
256CS (或者 256CSN) 吸嘴
16 个/贴装头
轻量 8 吸嘴贴装头
230C (
或者
230CN)
吸嘴
8 个/贴装头
256C (
或者
256CN)
吸嘴
8 个/贴装头
4 吸嘴贴装头
1001 (或者 1001N) 吸嘴
※
1
4 个/贴装头
－
3 吸嘴贴装头 V2
1001 (或者 1001N) 吸嘴
※
1
3 个/贴装头
－
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
精度验证用成套治具盒
标准校正成套治具盒
主体调整用成套治具盒
NPM-WX / WXS 2024.0718
- 184 -
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
NPM 系列, NPM-X 系列专用。
NPM-WX / WXS 2024.0718
- 185 -
D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
在 NPM 系列, NPM-X 系列的交换台车(30 站/ 17 站)上使用。
(NPM-WX/ WXS 交换台车(30 站)的时候、可以设置右端 8 站。
交换台车(17 站)的时候，在右端 17 站的右端 8 站可以设置。不可以在左端 17 站设置。)
※ 本贴装头维护单元仅在交换台车上使用。
※ 8 吸嘴贴装头为对象时、需要侧方照明的选购件。
2. 规格
项 目
规 格
对应机型
NPM 系列, NPM-X 系列
※
1
对应贴装头
轻量 16V3A/ 12/轻量 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
全检查模式
功能选择模式
(
单独实施①
~
④
)
动作时间
轻量 16 吸嘴贴装头 V3A(全检查模式):
约 10 分/1 贴装头
外形尺寸
W 166 x D 640 x H 240 mm
重量
约 9 kg
电源
DC 24 V(从本体供给)
空圧源
从本体供给
※3
环境条件
温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
吸嘴座板
x 1
侧面过滤器(
16
吸嘴贴装头用)
x 30
侧面过滤器
(12/
轻量
8/8
吸嘴贴装头用)
x 30
底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「17 站交换台车」时，需要「空气供给连接工具包(选购件)」。
※ 在 NPM-WXS, 不能搭载在后侧台车。
贴装头维护单元
单元主体
吸嘴座板
清扫部
16
吸嘴贴装头用
侧面过滤器
12/8
吸嘴贴装头用
侧面过滤器
底部过滤器
