NPM-WX / WXS 20 24. 0718 - 185 - D-4 希望将贴装头维护作 业自动化。 Customer 贴装头维护单元 1. 概要 本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫 ・ 检查等作业。 不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。 在 NPM 系列 , NPM-X 系列的 交换台车 (30 站 / 17 站 ) 上使用。 (NPM-WX/ WXS 交换台车 (30 站 …
NPM-WX / WXS 2024.0718
- 184 -
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
NPM 系列, NPM-X 系列专用。
NPM-WX / WXS 2024.0718
- 185 -
D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
在 NPM 系列, NPM-X 系列的交换台车(30 站/ 17 站)上使用。
(NPM-WX/ WXS 交换台车(30 站)的时候、可以设置右端 8 站。
交换台车(17 站)的时候，在右端 17 站的右端 8 站可以设置。不可以在左端 17 站设置。)
※ 本贴装头维护单元仅在交换台车上使用。
※ 8 吸嘴贴装头为对象时、需要侧方照明的选购件。
2. 规格
项 目
规 格
对应机型
NPM 系列, NPM-X 系列
※
1
对应贴装头
轻量 16V3A/ 12/轻量 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
全检查模式
功能选择模式
(
单独实施①
~
④
)
动作时间
轻量 16 吸嘴贴装头 V3A(全检查模式):
约 10 分/1 贴装头
外形尺寸
W 166 x D 640 x H 240 mm
重量
约 9 kg
电源
DC 24 V(从本体供给)
空圧源
从本体供给
※3
环境条件
温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
吸嘴座板
x 1
侧面过滤器(
16
吸嘴贴装头用)
x 30
侧面过滤器
(12/
轻量
8/8
吸嘴贴装头用)
x 30
底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「17 站交换台车」时，需要「空气供给连接工具包(选购件)」。
※ 在 NPM-WXS, 不能搭载在后侧台车。

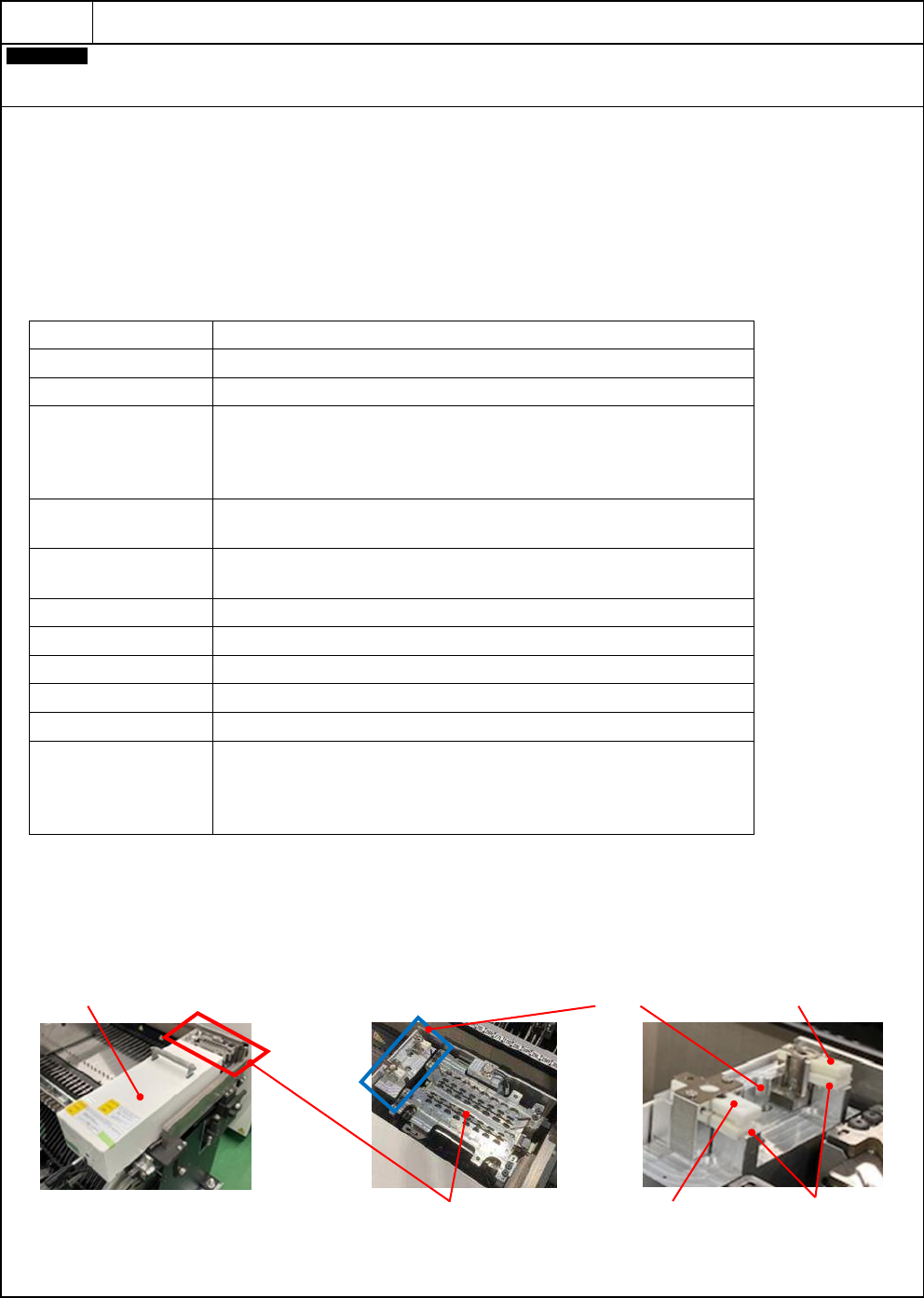

贴装头维护单元
单元主体
吸嘴座板
清扫部
16
吸嘴贴装头用
侧面过滤器
12/8
吸嘴贴装头用
侧面过滤器
底部过滤器
NPM-WX / WXS 2024.0718
- 186 -
D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
3. 注意事项
・
恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
・
旧类型的贴装头维护单元不可使用轻量
16
吸嘴贴装头
V3, V3A
。

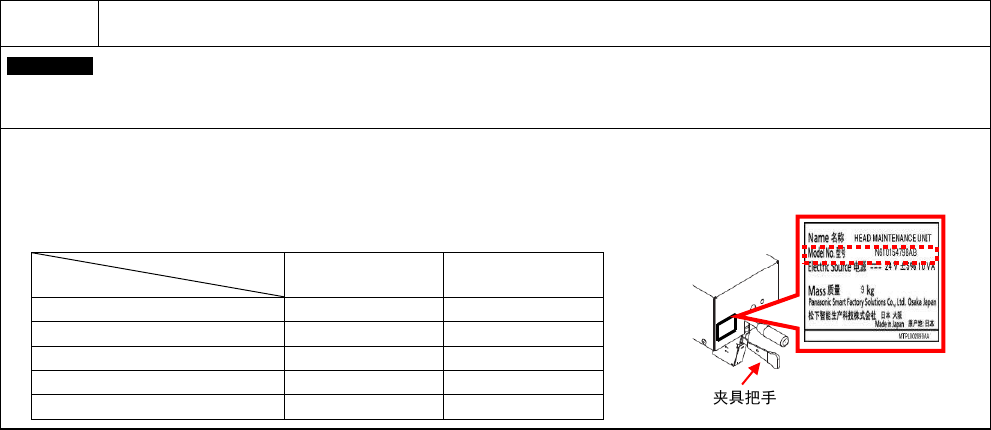

新旧的识别请确认装卸把手侧的铭牌贴上记载的型号。
旧类型
N610154798AA
新类型
N610154798AB
轻量
16
吸嘴贴装头
V3A
×
○
轻量
16
吸嘴贴装头
V3
×
○
轻量
16
吸嘴贴装头
V2
○
○
轻量
16
吸嘴贴装头
○
○
16
吸嘴贴装头
○
○
夹具把手
