NPM-WX - 第211页
NPM-WX / WXS 20 24. 0718 - 205 - ■ 单 式托 盘 供料器 ( 单位 : mm) ※托盘供料器高度 896 mm ，是 NPM- W2 的基板搬送高 度是 900 mm 时的标准值。 可调整范围是 : 896 mm +65 -16.5 机器中心 基板中心 (750X661mm 基板 ) 托盘基准点 托盘供料器连接部 ( 脚轮和导销之间 ) ( 安装线高度 )
NPM-WX / WXS 2024.0718
- 204 -
(
单位
: mm)
■
调整螺栓的配置图
单轨传送带规格
双轨传送带规格
基板传送基准
电源
电源
基板传送基准
(后侧轨道)
基板传送基准
(前侧轨道)
NPM-WX / WXS 2024.0718
- 205 -

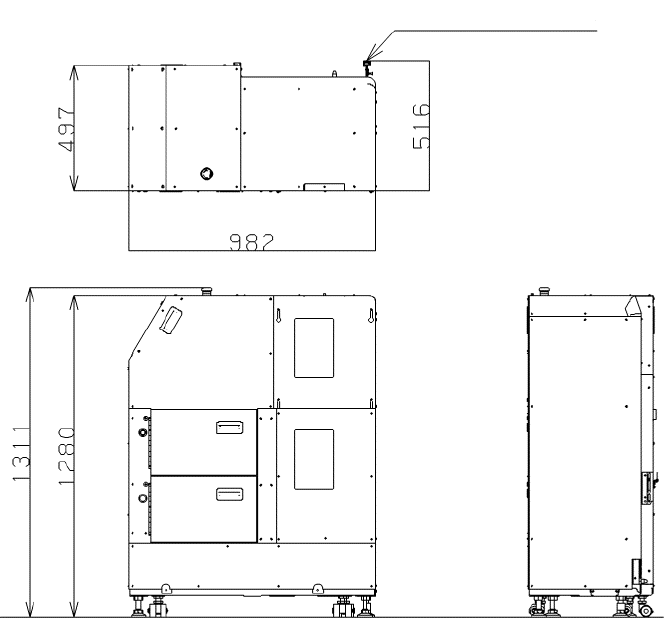

■ 单式托盘供料器
(单位: mm)
※托盘供料器高度 896 mm，是 NPM-W2 的基板搬送高度是 900 mm 时的标准值。
可调整范围是: 896 mm
+65
-16.5
机器中心
基板中心(750X661mm 基板)
托盘基准点
托盘供料器连接部
(脚轮和导销之间)
(安装线高度)
NPM-WX / WXS 2024.0718
- 206 -
(
单位
: mm)
■
托盘储存器
托盘储存器连接部
