NPM-WX / WXS 2024.0718
- 19 -
项 目
内 容
对象基板
单轨传送带
・ 基板尺寸 50 × 50 mm ~ 750 × 610 mm
・ 贴装可能范围 50 × 44 mm ~ 750 × 604 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 3.0 kg 以下 (实装后的状态，包括载体重量。)
・ 流向 左→右、左←右 (选择规格)
・ 基准 前侧基准、后侧基准 (选择规格)
※ 关于单轨传送带，是可以与 NPM 系列连接的。
※ 后侧基准是个别规格。
双轨传送带
・ 基板尺寸 双轨模式 : 50 × 50 mm ~ 750 × 300 mm
单轨模式
※
1
: 50 × 50 mm ~ 750 × 590 mm
・ 贴装可能范围 双轨模式 : 50 × 44 mm ~ 750 × 294 mm
单轨模式
※
1
: 50 × 44 mm ~ 750 × 584 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 3.0 kg 以下 (实装后的状态，包括载体重量。)
・ 流向 左→右、左←右 (选择规格)

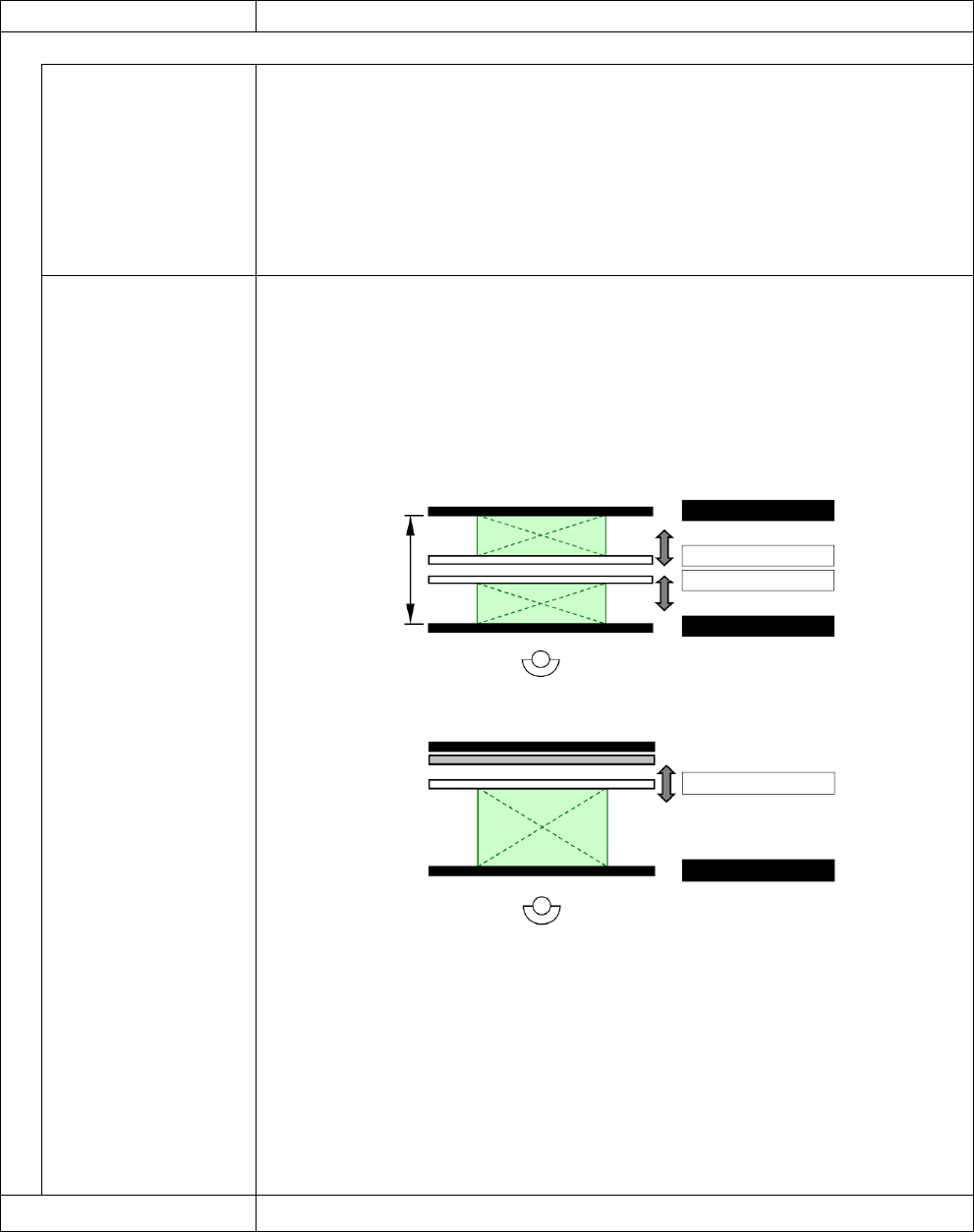

・基准
[双轨模式]
前侧
686
mm
基准轨道
可动轨道
可动轨道
基准轨道
[单轨模式
※
1
]
前侧
可动轨道
基准轨道
※ 后基准是反转设备进行对应。(只限单轨模式生产)
※ 关于与双轨传送带的设备连接时，可以连接
NPM
，仅限于单轨模式。
只是，由于可进行搬运的对象基板的尺寸取决于设备而有所不同，所以最大的宽度依据与最小设备
相符合的尺寸来确定。
NPM-WX/ WXS
的双轨传送带规格，由于对象基板的尺寸的宽度方向与
NPM-D/ D2/ D3/ D3A/ TT/ TT2/ DX
尺寸相同，所以可以与这些设备相连接。
NPM-W/ W2/ W2S
的双轨传送带规格，由于对象基板的尺寸的宽度方向为
260mm
，不能直接连接。
但是，可作为个别规格对应。
基板传送高度
900 mm ~ 920 mm
NPM-WX / WXS 2024.0718
- 20 -
项 目
内 容
元件供给部
・
编带
4 mm Max. 136
站
※
1
:
薄型单式编带供料器
8 mm Max. 136
站
※
1
:
双式
/
薄型单式编带供料器
(
小卷盘
)
Max. 68
站
※
1
:
双式
/
薄型单式编带供料器
(
大卷盘
)
12/ 16 mm Max. 68
站
※
1
24/ 32 mm Max. 32
站
※
1
44/ 56 mm Max. 20
站
※
1
72 mm Max. 16
站
※
1
:
轻量
8
吸嘴贴装头、
4
吸嘴贴装头
, 3
吸嘴贴装头
V2
对象
88 mm Max. 12
站
※
1
: 4
吸嘴贴装头
, 3
吸嘴贴装头
V2
对象
104 mm Max. 8
站
※
1
: 4
吸嘴贴装头
, 3
吸嘴贴装头
V2
对象
・ 单式杆状供料器
※
5
Max. 32 站
※
1
: 轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2 对象
・
3
站杆状编带供料器
※
5
Max. 16
站
※
1
:
轻量
8
吸嘴贴装头、
4
吸嘴贴装头、
3
吸嘴贴装头
V2
对象
・ 堆叠杆状供料器(S)
※
2
Max. 8 站
※
3
: 轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2 对象
・ 堆叠杆状供料器(L)
※
2
Max. 8 站
※
3
: 轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2 对象
・ 单式托盘 Max. 48 个
※
4
: 轻量 16 吸嘴贴装头 V3A、轻量 8 吸嘴贴装头、
: 4 吸嘴贴装头、3 吸嘴贴装头 V2 对象
・ 托盘储存器 Max. 144 张
※
6
: 轻量 16 吸嘴贴装头 V3A、轻量 8 吸嘴贴装头、
: 4 吸嘴贴装头、3 吸嘴贴装头 V2 对象
・ 自动供料器
Max. 136 站
※
1
: 使用自动供料器的附件时
※1 前后侧都是 17 站交换台车时的情况。
※2 需要「供料器用空气供给单元」。
※3 前后侧都是交换台车(30 站)×2 台时的情况
※4 前后侧都是单式托盘供料器×2 台时的情况
※5 在 NPM-WXS，不能搭载在后侧台车。
※6 前后侧都是托盘储存器×2 台时的情况。
※7 由于进化开发，追加了轻量 16 吸嘴贴装头 V3A。
※ 智能编带供料器(ITF)不能与 C-Cart 一起使用。
NPM-WX / WXS 2024.0718
- 21 -
項 目
内 容
元件供给部
（Auto Setting
Feeder：ASF）
C-Cart34C
※
1
・编带
8 mm Max. 136 站 : 小料盘
Max. 68 站 : 大料盘
12 mm Max. 68 站
16 mm Max. 68 站
24 mm Max. 32 站
32 mm Max. 32 站
44 mm Max. 20 站
56 mm Max. 20 站
72 mm Max. 16 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
88 mm Max. 12 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
104 mm Max. 8 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
・ SF3（杆状供料器 3）
Max. 16 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
C-Cart60C
※
2
・编带
8 mm Max. 120 站 : 小料盘
Max. 60 站 : 大料盘
12 mm Max. 60 站
16 mm Max. 60 站
24 mm Max. 30 站
32 mm Max. 30 站
44 mm Max. 20 站
56 mm Max. 20 站
72 mm Max. 14 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
88 mm Max. 12 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
104 mm Max. 10 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
・ SF3（杆状供料器 3）
Max. 14 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
※1 前后都为 C-Cart34C x 4 台时。
※2 前后都为 C-Cart60C x 2 台时。
（ASF 不能与交换台车一起使用。）
