NPM-WX / WX S 20 24. 0718 - 22 - 3.3 实装模式 ■ 单轨 交替实装模式 形 态 动 作 贴装头交替动作，进行 生产。 ■ 双轨 通过双轨前后 贴装 头的动作形态，有 3 种实装模式。 交替实装模式 交替 ( 前 / 后 ) 实装 模式 ※ 1 独立实装模式 ※ 1 形 态 动 作 各贴装头对两条轨道的 基板进行生 产。 贴装头交替动作， 一条轨道的 生产完成 后，进行另一条轨道的 生产。 ＜交替前实装…
NPM-WX / WXS 2024.0718
- 21 -
項 目
内 容
元件供给部
（Auto Setting
Feeder：ASF）
C-Cart34C
※
1
・编带
8 mm Max. 136 站 : 小料盘
Max. 68 站 : 大料盘
12 mm Max. 68 站
16 mm Max. 68 站
24 mm Max. 32 站
32 mm Max. 32 站
44 mm Max. 20 站
56 mm Max. 20 站
72 mm Max. 16 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
88 mm Max. 12 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
104 mm Max. 8 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
・ SF3（杆状供料器 3）
Max. 16 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
C-Cart60C
※
2
・编带
8 mm Max. 120 站 : 小料盘
Max. 60 站 : 大料盘
12 mm Max. 60 站
16 mm Max. 60 站
24 mm Max. 30 站
32 mm Max. 30 站
44 mm Max. 20 站
56 mm Max. 20 站
72 mm Max. 14 站
: 对象为轻量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
88 mm Max. 12 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
104 mm Max. 10 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
・ SF3（杆状供料器 3）
Max. 14 站
: 对象为軽量 8 吸嘴贴装头、4 吸嘴贴装头、
3 吸嘴贴装头 V2
※1 前后都为 C-Cart34C x 4 台时。
※2 前后都为 C-Cart60C x 2 台时。
（ASF 不能与交换台车一起使用。）
NPM-WX / WXS 2024.0718
- 22 -
3.3
实装模式

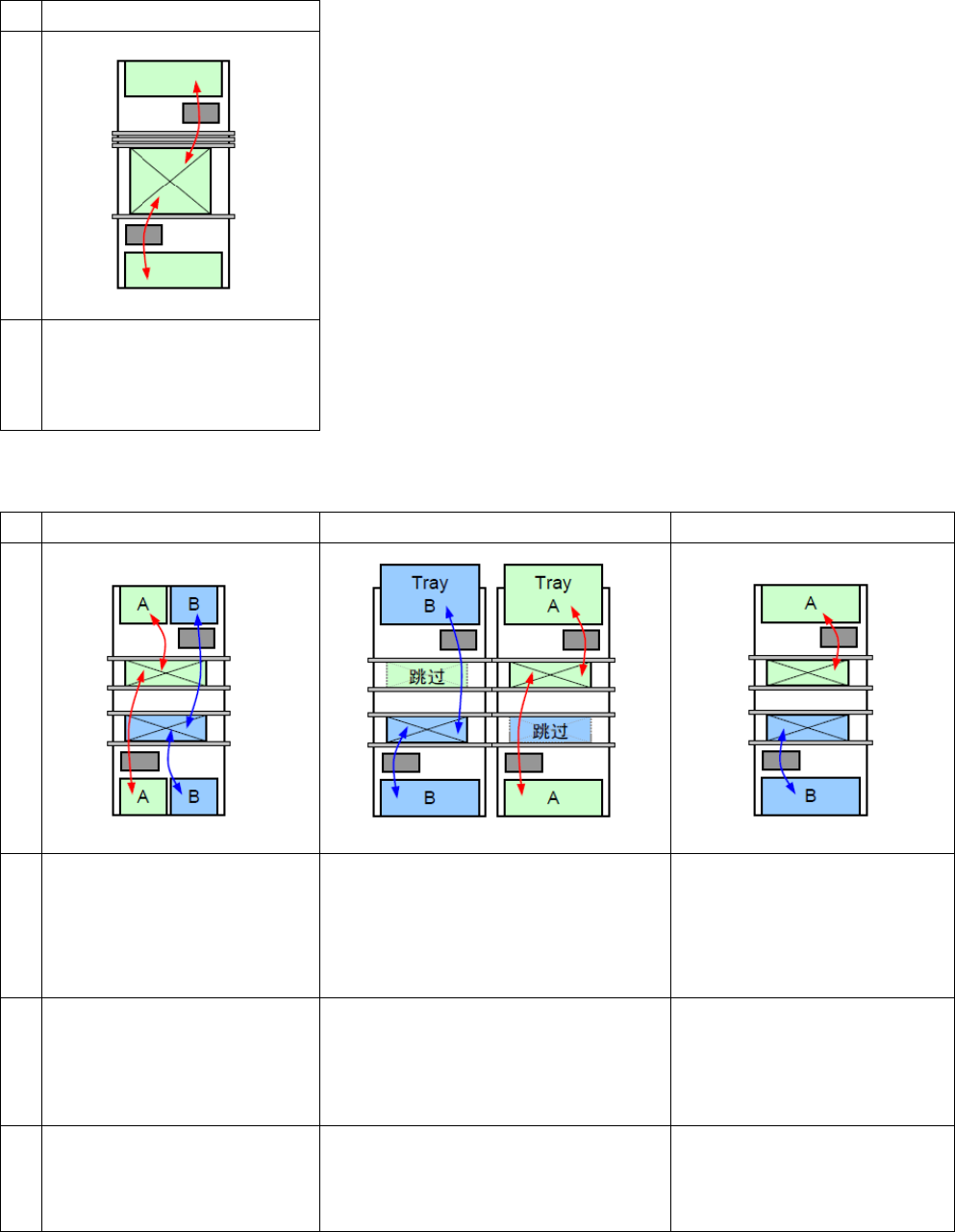

■ 单轨
交替实装模式
形
态
动
作
贴装头交替动作，进行生产。
■
双轨
通过双轨前后贴装头的动作形态，有
3
种实装模式。
交替实装模式
交替(前/后)实装模式
※
1
独立实装模式
※
1
形
态
动
作
各贴装头对两条轨道的基板进行生产。
贴装头交替动作，一条轨道的生产完成
后，进行另一条轨道的生产。
＜交替前实装模式＞
使用前后的贴装头，只对前轨道的基板进行生产，
对后轨道的基板不进行生产。
＜交互后实装模式＞
使用前后的贴装头，只对后轨道的基板进行生产，
对前轨道的基板不进行生产。
各贴装头对各轨道的生产基板进行独立
生产。
前贴装头: 前轨道的生产
后贴装头: 后轨道的生产
特
长
将基板传送损失减少到最低。
各轨道的生产可以开始以及停止。
各轨道的生产可以开始以及停止。
由于贴装头的交替动作，无需贴装头待
机(等待另一个贴装头的动作)，所以可
以提高生产率。
※
※ 根据基板尺寸不同，也有可能需要工作头
待机的情况。
机
种
切
换
停止设备运转，进行各轨道的机种切
换。
跳过基板生产中，可以对停止中的轨道进行机种
切换(切换生产数据、更换台车)。
※
2
一侧生产中，可以对停止中的轨道进行
机种切换(切换生产数据、更换台车)。
※
2
※
1
独立实装模式、交替
(
前
/
后
)
实装模式，只对贴装头规格有效。
※2 NPM-WXS 不对应独立实装模式。
※3 不可进行打开安全盖的操作(手动更换支撑销等)。
A
B
A
B
A
B
NPM-WX / WXS 2024.0718
- 23 -
NPM-WX/ WXS 通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与 NPM-DX 连接的例子。
■ 大型基板实装生产线
交替实装模式(单轨)
・对应不可进行双轨传送的大型基板。
■ 高效率实装生产线
交替实装模式
・将基板传送损失减少到最低。
・配置最少数量供料器来实现高效率生产。
■ 最高速实装生产线
独立实装模式
・实现同一基板的最高速实装。
A
A
A
A
A
A
A
A
A
A
A
A
A/B
A/B
A/B
A/B
B
A
B
A
B
A
B
B
A
A
B
A
B
