NPM-WX / WXS 2024.0718
- 27 -
4.2
贴装吸嘴构成
根据客户生产形态可以选择最佳组合，吸嘴都是选购件。
・孔形状，只表示最大尺寸。与实际形状不同。
・No.末尾含有“C”的吸嘴，尖端材料是陶瓷。
・吸嘴 No.有“N”的吸嘴，2D 代码经过吸嘴凸缘加工的 NPM 系列、NPM-X 系列专用的吸嘴。
2D 代码的吸嘴，进行吸嘴 No.的校对，可以检测出吸嘴的安装错误。
・吸嘴 No.没有“N”的吸嘴，与 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)为共通的吸嘴。
・识别方式根据元件决定。
■ 轻量 16 吸嘴贴装头 V3A 用吸嘴
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
766CS
766CSN
0.3
0.08
0.15
0.24
0201C
230CS
230CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
276CS
276CSN
0.3
0.1
0.2
0.24
03015R
235CS
235CSN
1.6
0.6
1.2
0.8
1608R/C
2012R/C
3216R/C
SS-Mini Tr/Di
S-Mini Tr/Di
256CS
256CSN
0.39
0.17
0.3
0.3
0402R/C
240CS
240CSN
φ1.8
φ2.4
3216R/C
4532R/C
TAN-X
225CS
225CSN
0.6
0.27
0.4
0.35
0603R/C
140S
140SN
φ1.5
φ4
垫
Al 电解
SOP
226CS
226CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
101GS
101GSN
※
1
φ2
φ3
Inductor
4532R/C
5848R/C
Al 电解
102GS
102GSN
※
1
φ3
φ4
Inductor
4532R/C
5848R/C
Al 电解
NPM-WX / WXS 2024.0718
- 28 -
※1 101GS/ GSN, 102GS/ GSN 是 16 吸嘴贴装头用的短吸嘴。
使用短吸嘴时，有以下 (1)～(7)的限制事项，详细请参照选购件。
(1) 不能根据吸嘴识别进行的测量、不可检查附着物
(2) 禁止吸着在吸着面为凹形状的面
(3) 短吸嘴的长度为 11.3 mm 固定
(4) 各元件吸着时的吸着压量≦ 0.3 mm
(5) 不对应过滤识别（不可对应过滤识别元件）
(6) 不对应 LCR 检查器
(7) 不对应轻量 16 吸嘴贴装头恒定负荷控制（许可证）
13.8
11.3
2.5
短吸嘴
[101GS/GSN]
外径：φ3
内径：φ2
[102GS/GSN]
外径：φ4
内径：φ3
（参考）
标准吸嘴
NPM-WX / WXS 2024.0718
- 29 -

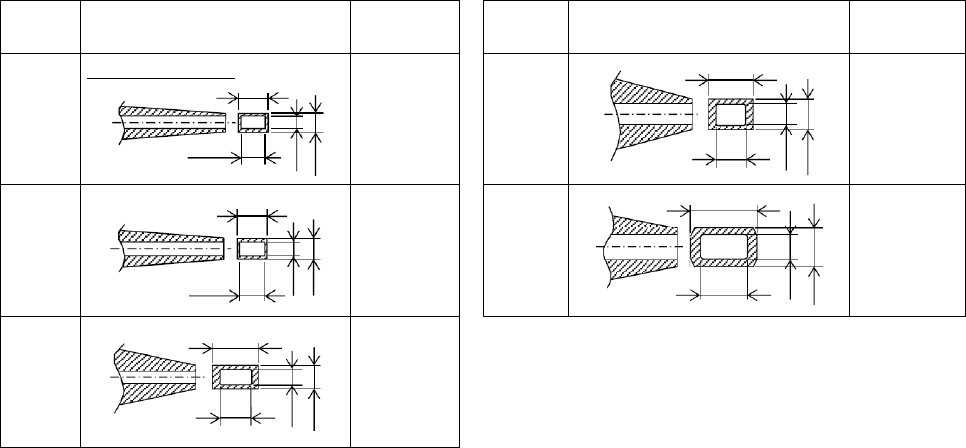

■ 轻量 16 吸嘴贴装头 V3A 用吸嘴（低负荷吸嘴）
No.
尖端形状
(单位: mm)
对象元件
(代表例子)
No.
尖端形状
(单位: mm)
对象元件
(代表例子)
769CS
769CSN
轻量 16 吸嘴贴装头专用
0.3
0.08
0.15
0.24
0201C
03015R
275CS
275CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
281CS
281CSN
0.39
0.17
0.3
0.3
0402R/C
286CS
286CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
291CS
291CSN
0.6
0.27
0.4
0.35
0603R/C
※ 注意事项
・低负荷吸嘴，仅对应 NPM-DX/ WX.
・使用这个吸嘴的设备，需要实施低负荷吸嘴用的精度验证。
