NPM-WX / WX S 20 24. 0718 - 34 - ■ 4 吸嘴 贴装头的 吸嘴 配置 4 吸嘴贴装头的吸嘴配置和最多安装数量 ( 上图是俯视图 ) ※ 不可使用 AM100 的吸 嘴。 ■ 3 吸嘴贴装头 V2 的吸嘴布局 3 吸嘴贴装头 V2 的吸嘴布局和 最多安装数量 ( 上图是俯视图 ) ※ 不可使用 AM100 的吸 嘴。 基板识别 照相机 1 2 3 头部 相机 1 2 3 4
NPM-WX / WXS 2024.0718
- 33 -
■ 4 吸嘴贴装头, 3 吸嘴贴装头 V2 用吸嘴
异形元件等吸附面的形状是特殊情况时，通过特殊吸嘴能够对应。详细情况请与本公司联络。
No.
形 状
(单位: mm)
对象元件
(代表例)
最大
元件重量
No.
形 状
(单位: mm)
对象元件
(代表例)
最大
元件重量
1582
1582N
0.35
0.4
22.5
0.65
0.18
(
扩大图
)
0603R/C
0.007 g
1004
1004N
φ3.5
22.5
φ8
0.6
φ1.5
SOP, SOJ
QFP, PLCC
BGA
23.4 g
1001
1001N
φ0.5
22.5
φ1.3
(
扩大图
)
0.9
1005R/C
1608R/C
2012R/C
SS-Mini Tr/Di
S-Mini Tr/Di
Mini Tr/Di
0.021 g
1005
1005N
φ6
22.5
φ10
1
φ2.4
SOJ
QFP, PLCC
BGA
36.6 g
1002
1002N
φ1.5
22.5
φ3
2.2
(
扩大图
)
3216R/C
4532R/C
TAN-X/B/C/D
Al 电解-A/B/C
0.192 g
1006
1006N
1003
1003N
φ3
22.5
φ6
4
Al 电解-D/E/F
SOP, SOJ
PLCC
BGA, CSP
0.768 g
※从生产率的观点，推荐 0603 元件通过轻量 16 吸嘴贴装头 V3A 或者轻量 8 吸嘴贴装头进行贴装。
根据吸附元件的组合，在不进行
吸附的贴装头上安装吸嘴
(
反射
板
)
。
由于是吸附贴装头，提高识别稳
定性。
※详细内容请参照能够吸附的元件尺
寸和吸嘴配置。
NPM-WX / WXS 2024.0718
- 34 -

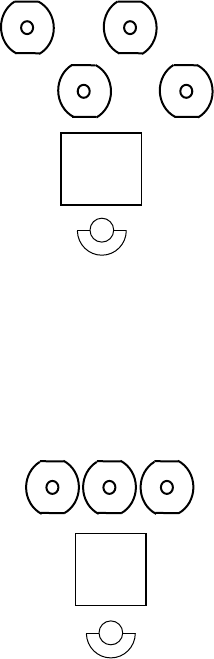

■ 4 吸嘴贴装头的吸嘴配置
4 吸嘴贴装头的吸嘴配置和最多安装数量
(上图是俯视图)
※ 不可使用 AM100 的吸嘴。
■ 3 吸嘴贴装头 V2 的吸嘴布局
3 吸嘴贴装头 V2 的吸嘴布局和最多安装数量
(上图是俯视图)
※ 不可使用 AM100 的吸嘴。
基板识别
照相机
1
2
3
头部
相机
1
2
3
4
NPM-WX / WXS 2024.0718
- 35 -
■ 4 吸嘴贴装头,3 吸嘴贴装头 V2 用吸嘴(异形元件用)
※ 订购时请用型号。
吸嘴 No.
1551 / 1551N
1479 / 1479N
2405 / 2405N
型 号
KXFX05J7A00
N610127747AA (有 2D 代码)
KXFX05ASA00
N610117226AA (有 2D 代码)
KXFX05BVA00
N610117223AA (有 2D 代码)
形 状
(单位: mm)
φ
0.8
φ
1.6
φ
5
聚氨酯橡胶
φ
3
3
φ
5
1
聚氨酯橡胶
2
最大元件重量
0.12 g
3.5 g
1.5 g
最大元件高度
40 mm
37.5 mm
40 mm
备 注
吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 27.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴 No.
1404 / 1404N
1421 / 1421N
2467 / 2467N
型 号
KXFX0558A00
N610117224AA (有 2D 代码)
KXFX056AA00
N610117225AA (有 2D 代码)
KXFX05F9A00
N610128174AA (有 2D 代码)
形 状
(单位: mm)
5
φ
7
1.4
聚氨酯橡胶
3
8
φ
10
2
聚氨酯橡胶
4
10
φ
12
0.5
聚氨酯橡胶
2
最大元件重量
3.0 g
8.0 g
2.5 g
最大元件高度
40 mm
40 mm
40 mm
备 注
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
