NPM-WX / WXS 2024.0718
- 53 -
■ 堆叠杆状供料器
堆叠杆状供料器分为 S 类型和 L 类型 2 种类。可以根据杆和元件的大小进行调整，是拥有独特调整机构的高通
用性供料器。
并且、加上通常型、根据对应元件校正的类型还有 2 种。
因此、根据上述 2 种规格的组合、合计可以在 4 个种类里进行选择。
供料器种
类
类型
传送间距
最多
安装数量
※1
元件尺寸
元件质量
最大
元件包装尺寸
堆叠
杆状供料器
※2
S
标准
无层
(可调整式)
8 个
W 4mm
～
20mm
L 5mm
～
70 mm
H 2.5mm～20mm
2kg
(堆叠部
套组元件总
质量)
杆长度
380 mm～
700 mm
杆宽
8～24mm
杆高度
10～29mm
追踪规格
L
标准
8 个
W 4mm
～
60mm
L 5mm
～
70 mm
H 12mm
～
40 mm
杆宽
8～64mm
杆高度
21～49 mm
追踪规格
※1 前后侧是交换台车(托盘安装的情况除外)
※2 根据元件尺寸和形状，可能需要导轨、推杆或在一些部分作出特殊对应。
这将会归类成特殊规格。
对于引脚线从元件主体的侧面突出的元件、在主体下面或侧面突起的元件，请另行商洽。
另外，在杆内推入元件时，无法应对元件重叠的状态。
※ 从元件侧面到杆侧面的尺寸，
对于两侧都是 3 mm 以上的元件，
需特殊对应，
请另行商谈。
※ 使用堆叠杆状供料器时，需要「供料器用空气供给单元」。
※根据杆的规格，将供料器的元件传送部和杆部的宽度和高度设计成可调整的状态，从而提
高通用性。
因此，根据元件及杆的形状，有时在标准调整范围内午饭完全应对，所以有时需要专门定制。
对于使用的元件及杆，建议提前确认。
※不推荐每天进行机种切换。推荐各元件的堆叠杆状供料器的离线作业。
※全长：
1 325.5 mm
～
1 560 mm
使用的杆在一定以上的长度时（约
460 mm
以上），
为了能够收纳杆，配合该杆的全长会延长，
因此最大长度会改变。
高度：
699.5 mm
※堆叠部的高度，为
216
毫米+
H
（
H
：高度）
时的最大可安装杆数如下。
S 22
个（在最小杆高度
10mm
时）
L 11
个（在最小杆高度
21mm
时）
※在追踪规格里，是根据杆一根一根的个别对照和补给的个别匹配，还是一组整体的进行对
照和补给的集团匹配，可以通过设备的参数进行选择
使用个别匹配的情况下，杆最多可搭载的数量是
4
个。
※杆内的元件容纳数是，将杆水平放置，从后方按压时
在
10 N
以下被挤压的数量便为存储数。
※堆叠杆状供料器是，
只有在台车设置在设备上的状态时，可以进行在台车上的装卸。
符合下列条件的操作是不可的。
1.安装在台车上的状态时，从设备上装卸台车。
2.载在台车上进行搬运。
3.在台车上进行保管。
两侧都是 3mm
以上时，需要特
殊对应。
NPM-WX / WXS 2024.0718
- 54 -
※当在台车上搭载堆叠杆状供料器时，
为了避免台车的供料器夹具变形，必须追加加固压板。
（因为变形，可能会导致装卸不良。）
（加固压板是与堆叠杆状供料器固定在一起的）
加固压板不足时，请另行安排。
（型号：
MTKP009217AA
（一套需
6
个））
螺栓 B
压板
螺栓 A
垫圈
交换前
交换后
NPM-WX / WXS 2024.0718
- 55 -

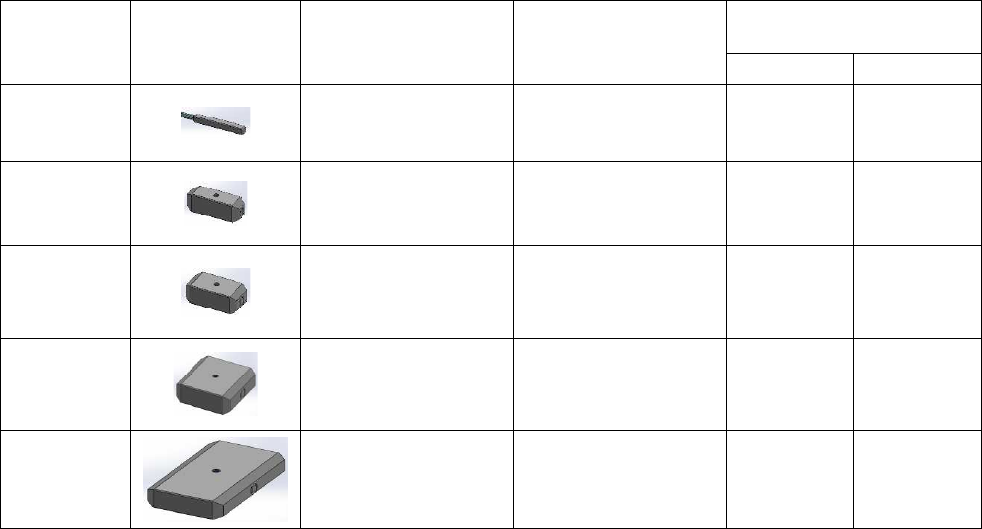

■ 堆叠杆状供料器用推压橡胶块
堆叠杆状供料器的推压橡胶块包括标准类型和选购件共 5 种。
推压橡胶块
种类
形状
尺寸
最大元件宽
（参考值）
堆叠
杆状供料器
S
L
S
※
W 4×H 4×L25mm
10mm
标准
标准
M
W10×H10×L25mm
15mm
选购件
选购件
L
W15×H10×L30
mm
30mm
（杆状供料器 S 的数值为
20mm）
选购件
选购件
LL
W30×H10×L30
mm
50mm
－
选购件
LLL
W50×H10×L30
mm
60mm
－
选购件
※
S
类型推压橡胶块和堆叠杆状供料器为标准组合。
购买
S
类型推压橡胶块为预备时，因为传送线固定在推压橡胶块上，所以只有
S
类型推压橡胶会和传送线组成一套。
使用
M
～
LLL
类型推压橡胶块时将
S
类型推压橡胶块插入其中便可使用。
※根据元件尺寸和形状，可能需要特殊推压橡胶块或在一些部分作出特殊对应。
这将会归类成特殊规格。
