■ 托盘供料器
NPM-WX/ WXS 本体的前后都可以进行连接。
・单式托盘供料器(Max. 24 张)
※
对象贴装头: 轻量 16 吸嘴贴装头 V3A、轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2
・托盘储存器(Max. 144 张 / 2 台)
对象贴装头: 轻量 16 吸嘴贴装头 V3A、轻量 8 吸嘴贴装头、4 吸嘴贴装头、3 吸嘴贴装头 V2
※1 导入托盘储存器时，将成为专用的托盘供料器。
※2 托盘和料箱为托盘储存器专用，不能与单式托盘供料器通用。

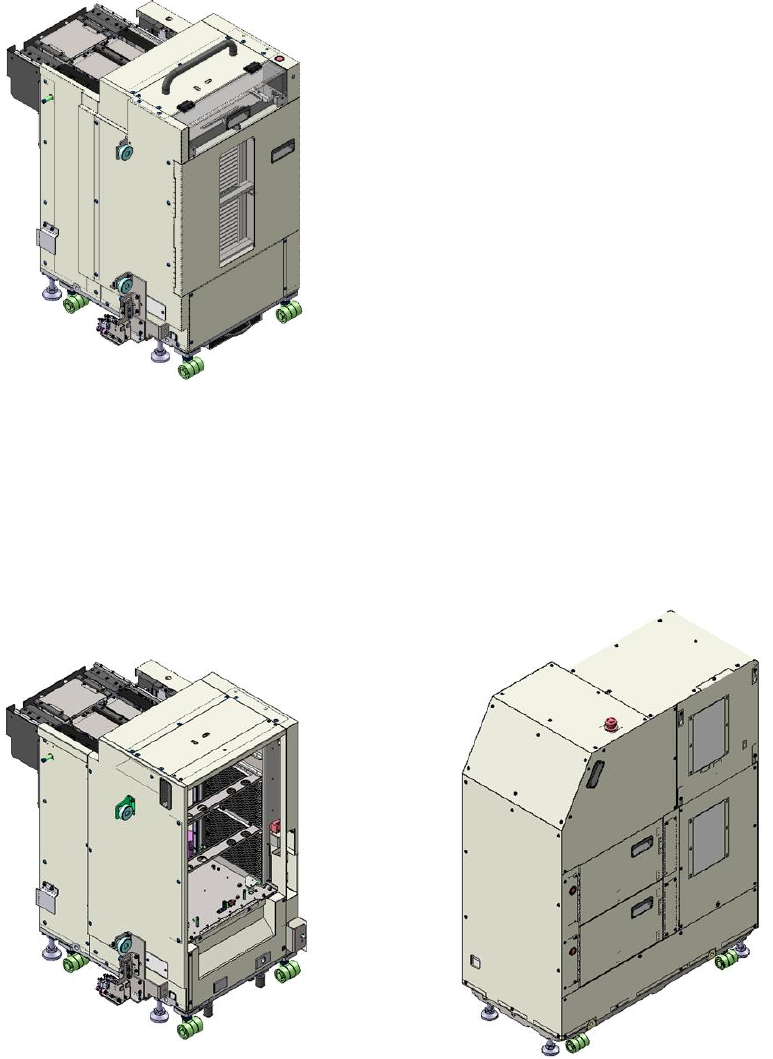

单式托盘供料器
托盘储存器用托盘供料器
※
1
※
2
托盘储存器
※
1
※
2
NPM-WX / WXS 2024.0718
- 57 -

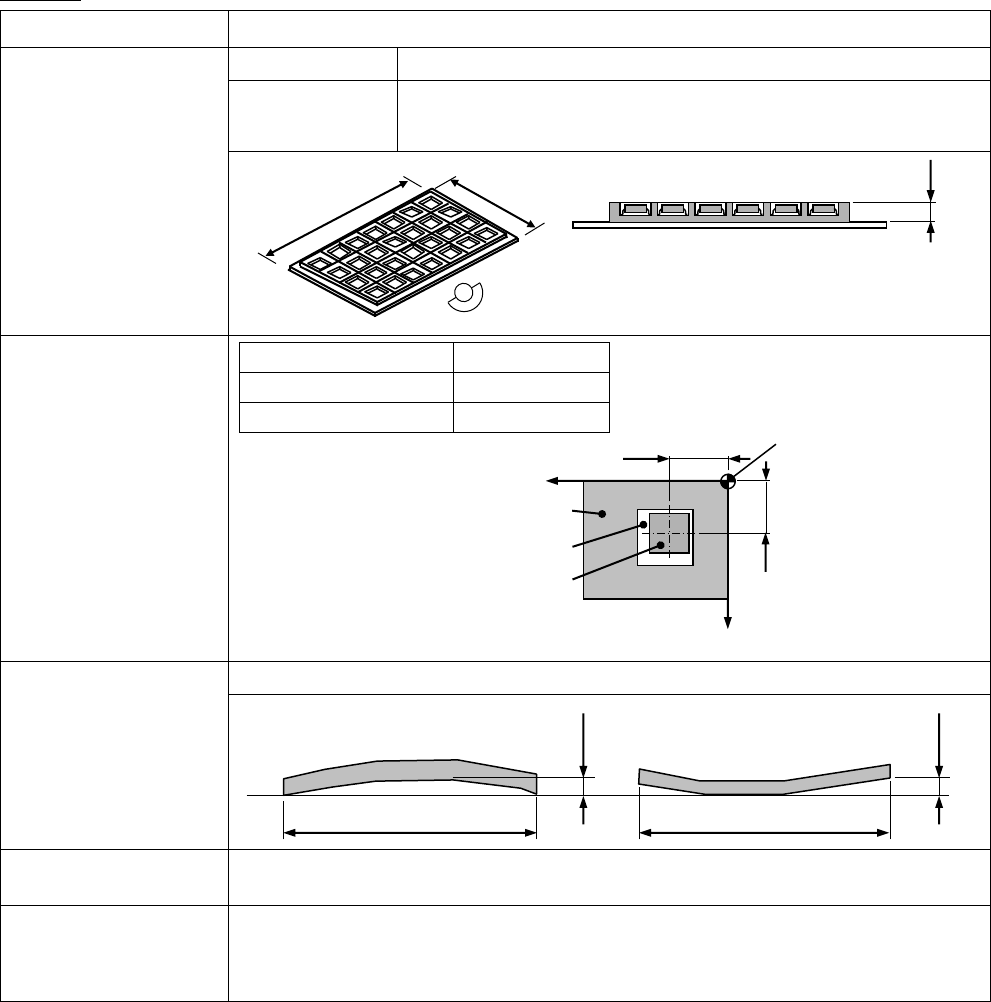

托盘条件
项 目
规 格
托盘尺寸
托盘尺寸
L 50 × W 50 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 56 mm
※超过 33mm 时，不能使用托盘补给部。
※当托盘超过 33mm 时，无法使用托盘补给部。
元件位置误差
元件吸着面
位置误差
10 × 10 mm 未满
±1.0 mm 以下
10 × 10 mm 以上
±1.5 mm 以下
※ 元件吸着面必须平坦。
※ 轻量 16 吸嘴贴装头 V3A 的元件尺寸为 6 × 6 mm 以下。
容许弯曲(间隙)
弯曲(间隙): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘 + 元件 = Max. 1.0 kg/ 1 托盘板(托盘板的重量除外)
托盘箱总重量: 20 kg 以下
托盘箱 + 托盘板 + 托盘 + 元件 = Max. 20 kg/1 托盘箱
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
NPM-WX / WXS 2024.0718
- 58 -
项 目
规 格
托盘板插
入限制
单式
托盘供料器
&
托盘
储存器
料箱
托盘储存器
固定支架
供给速度
・ 每个托盘元件可以选择低速・中速※・高速※三种供给速度。
（标准是低速）
※注意：中速・高速时根据原件的高度有倾倒的可能性。

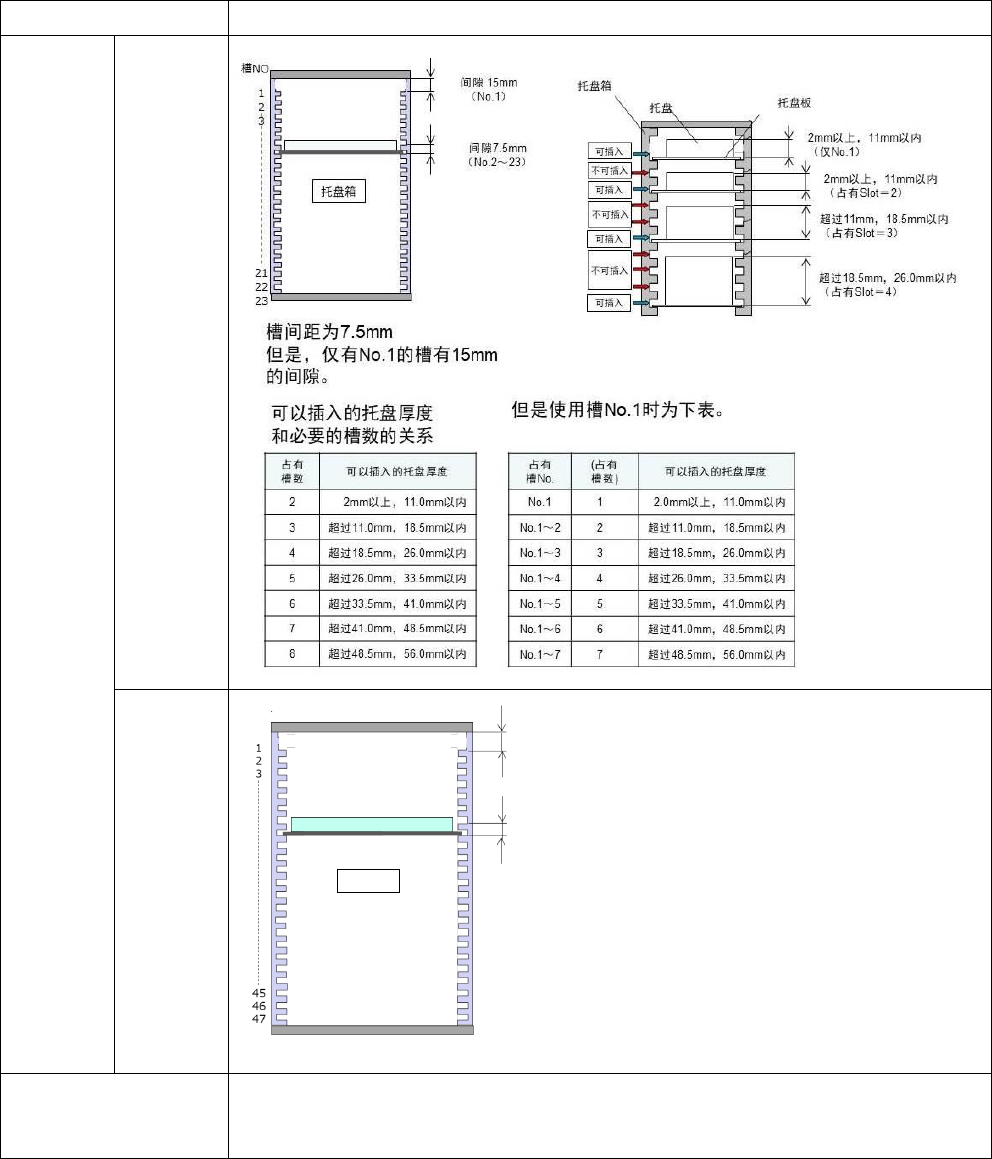

托盘储存器的托盘板插入限制
与单式托盘供料器相同。
储存部的插槽配置如左图所示。
槽
No
间隙 15 mm
(No.1)
间隙 7.5 mm
(No.2 ～ 47)
托盘箱
