NPM-WX / WXS 2024.0718
- 59 -
4.4
生产线构成
设置 NPM-WX/ WXS 时，无论是单体设置还是生产线连接，都需要 FA 电脑。
・FA 电脑 & HUB:
具有生产线服务器功能的 FA 专用电脑，在 1 条生产线需要 1 套。
有安装 LNB。
FA 电脑基本规格:
型号
FC-E27B-GL2CP7 (NEC 制)
辅助记忆装置
内藏 HDD: 500 GB 2 台标准实装 (Mirroring 规格)
OS
Miracle Linux (Version 6)
外形尺寸
W 100 × D 360 × H 310 mm
重量
10.0 kg
※ 电源电缆请客户准备。
HUB 基本规格:
规格
IEEE802.3 基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号
DGS-1016L (D-Link 制)
由于相关法律限制等理由，
以下国家为销售地、设置场所时，请注意推荐型号。
印度：DGS-1016D (D-Link India 制)
※ LAN 电缆请客户准备。
・LNB (Line Network Box)
是连接设备和 NPM-DGS(数据编制系统)的中转系统，安装在 FA 电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(NPM-WX/ WXS 系统软件 DVD-ROM 包括本软件。)
主要功能: ①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
LWS(Line Work Station)
LWS 是，在 LNB 保存的实绩数据通过电脑
※
，能够显示。
※ 请客户准备电脑。利用时需要 Google Chrome（推荐最新版本）。
详细请参照「NPM-DGS 规格说明书」。

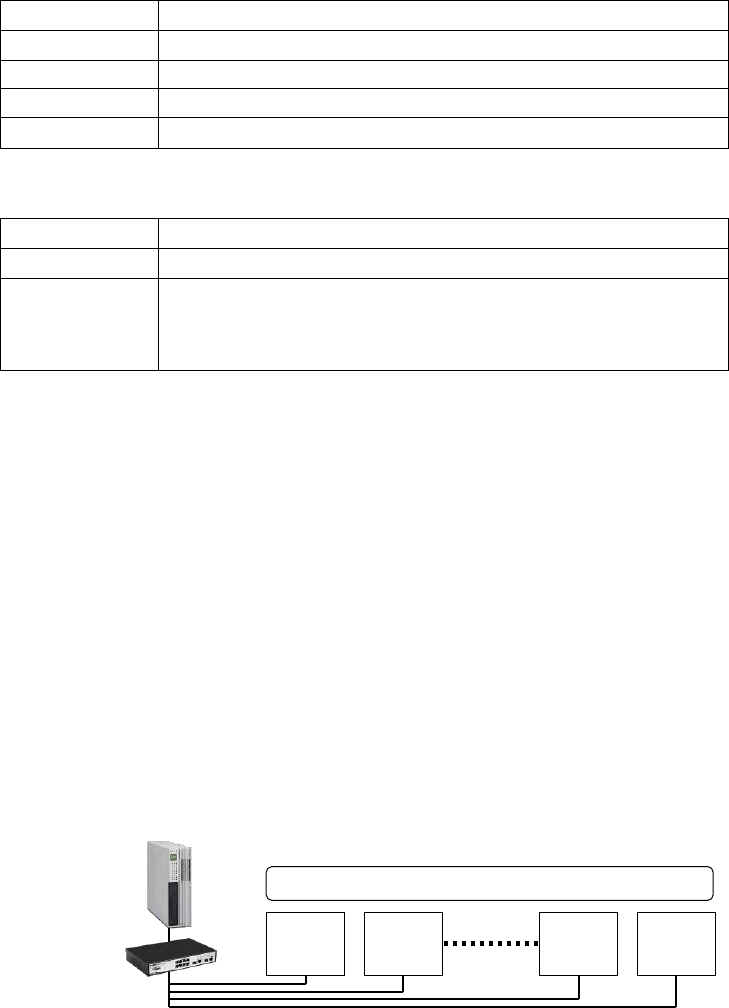

■ 系统构成例子 (只有 NPM-WX/ WXS 时)
※1 连接台数超过 15 台时，请另行商洽。
※2 LAN 电缆请客户准备。
(根据 FA 电脑、HUB 的设置场所不同，所需要的电缆长度也不同)
基本规格: Enhanced category 5 以上的 UTP 电缆
LAN
※2
HUB
LNB
FA 电脑
NPM-WX
#1
连接台数: Max. 15 台
※1
NPM-WX
#2
NPM-WX
#14
NPM-WX
#15
NPM-WX / WXS 2024.0718
- 60 -
品质信息显示系统
把有关品质信息(使用的供料器位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不
良因素。
另外，如果有本公司检查头时，有关不良部位和品质的信息可以连带表示。
主要功能:
保持和统计 1 个星期的品质信息
将品质信息显示在 LWS
※ 请客户准备电脑。与 NPM-DGS 不可共有。
NPM-WX/ WXS 系统软件 DVD-ROM 包括本软件。
品质信息显示系统的操作环境
・ 硬件规格
项 目
规 格
类别
主体
IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU
与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监视器
SXGA 对应
网卡
100/1000BASE-T 用网卡
无停电电源装置 (UPS)
OS 标准支援品
推荐
・ 软件规格
项 目
规 格
类别
OS
Microsoft
®
Windows
®
11 Pro
Microsoft
®
Windows
®
10 Pro (64 bit 版)
必须
显示语言
中文、英文、日文
Framework
Microsoft
®
.Net Framework 3.5
病毒检查
Virus Buster™ 程序版本 7.0
推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster 是 Trend Micro 公司的注册商标或者商标。

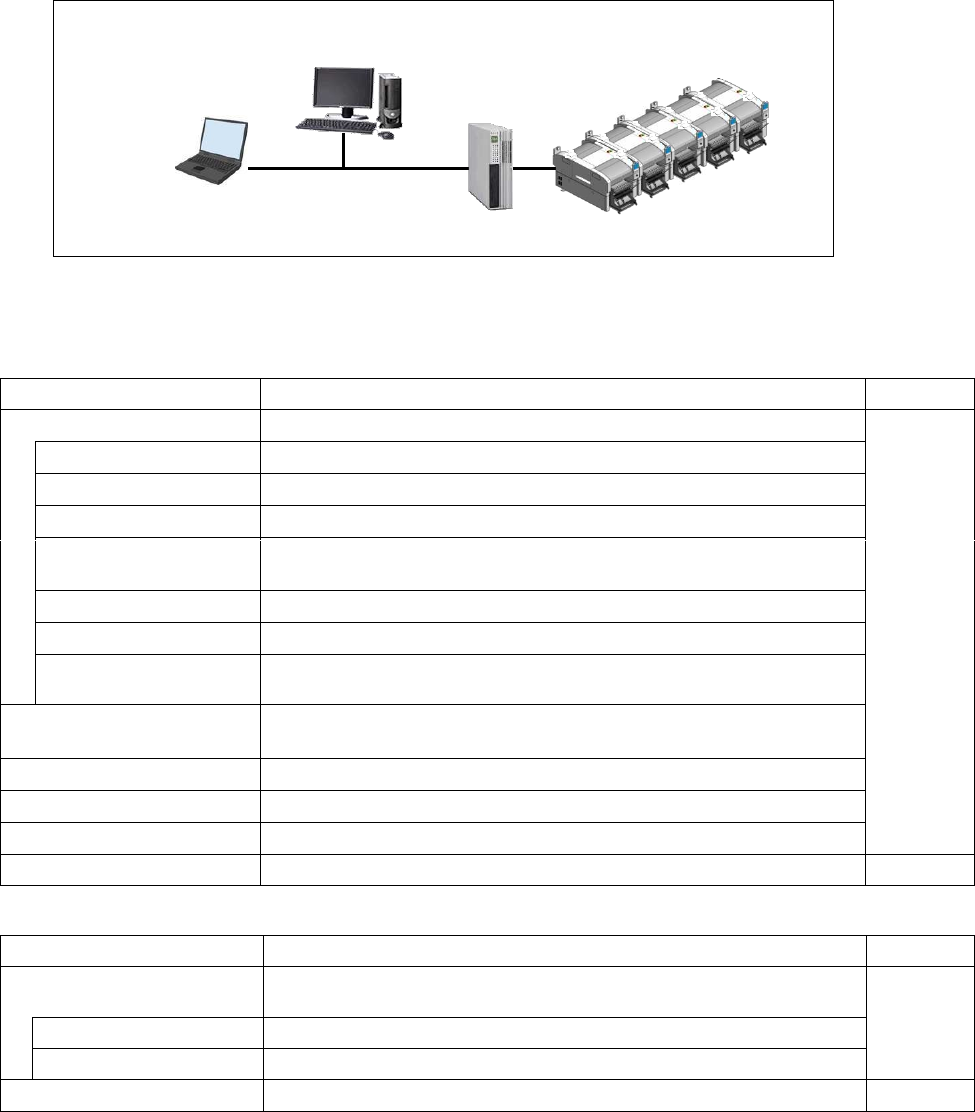

LWS
系统构成例子
品质信息显示系统
※
显示画面
LNB
FA
电脑
NPM-WX / WXS 2024.0718
- 61 -
■
生产线构成例子
(
传送方向
:
左
→
右
)
NPM-WX/ WXS
的生产线构成以及延长传送带等的配置如下。
为了确保传送开口部的安全，在生产线左端以及右端的
NPM-
WX/ WXS
必须需要延长传送带。
另外，若在
NPM-WX
之间（或者
NPM-WXS
之间）设置延长传送带时，请选择上游延长传送带。
1.
只有 NPM-WX/ WXS, DX，或者与 NPM-D3A/ D3/ D2/ D,NPM-TT2/ TT 混合连接时
（连接台数 15 台以下并且连接基台 30 台以下）
1.1 只有 NPM-WX/ WXS 时
1.2 与 NPM- D3A/ DX/D3/ D2/ D,NPM-TT2/ TT 混合连接时
2.
有 NPM-WX/ WXS,DX,NPM-D3A/ D3/ D2/ D,NPM-TT2/ TT 以外的设备时的生产线构成
※
在与 NPM-WX/ WXS、DX、NPM-D3A/ D3/ D2/ D、NPM-TT2/ TT 以外的设备邻接部位，
请必须选择延长传送带或者传送带(N-CONL, R)。
※ 上述生产线构成只是一个例子。根据客户的生产线构成不同而异。详细情况请咨询本公司。
※ 与 NPM-W2/ W2S/ W 连接时，需要在设备之间设置转移台。
与 NPM(NM-EJM9B 系列)无法连接。
※1 传送带(N-CONL, R)也可对应。（但是，当 WX，WXS 是单轨传送带时，最大宽度的操作是不可能的。）
详细情况请咨询本公司。
NPM
-WX
#1
NPM
-WX
#2
NPM
-WXS
#14
NPM
-WXS
#15
上游延长
传送带
※
1
下游延长
传送带
※
1
NPM
-DX
#1
NPM
-DX
#2
NPM
-WX
#14
NPM
-D3
#15
上游延长
传送带
※
1
N-CONR
NPM
-DX
#1
NPM
-DX
#13
上游延长
传送带
※
1
下游延长
传送带
※
1
NPM-WX
以外
NPM
-WX
#14
NPM
-WXS
#15
上游延长
传送带
※
1
下游延长
传送带
※
1
NPM
-WX
#1
NPM
-WX
#2
NPM
-WX
#14
NPM
-WX
#15
上游延长
传送带
※
1
下游延长
传送带
※
1
上游延长
传送带
上游延长
传送带
上游延长
传送带
