4. 生产准备 SYS-AIMEX-9.0S 88 AIMEX 系统手册 4.9.3 吸嘴一览表 所使用的吸嘴种类如下。请通过 涂敷在法兰盘上的颜色来识别吸嘴 。 吸嘴尺寸 识别色 H12HS （Q）用 吸嘴 （ID） V12 用 吸嘴 （ID） H08M （Q）用 吸嘴 （ID） φ 0.3 灰 AA1ATxx (S10) - φ 0.4 黄 AA056xx (S11) AA8LSxx (K11) φ 0.5 深红 2AGKNG004…
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 87

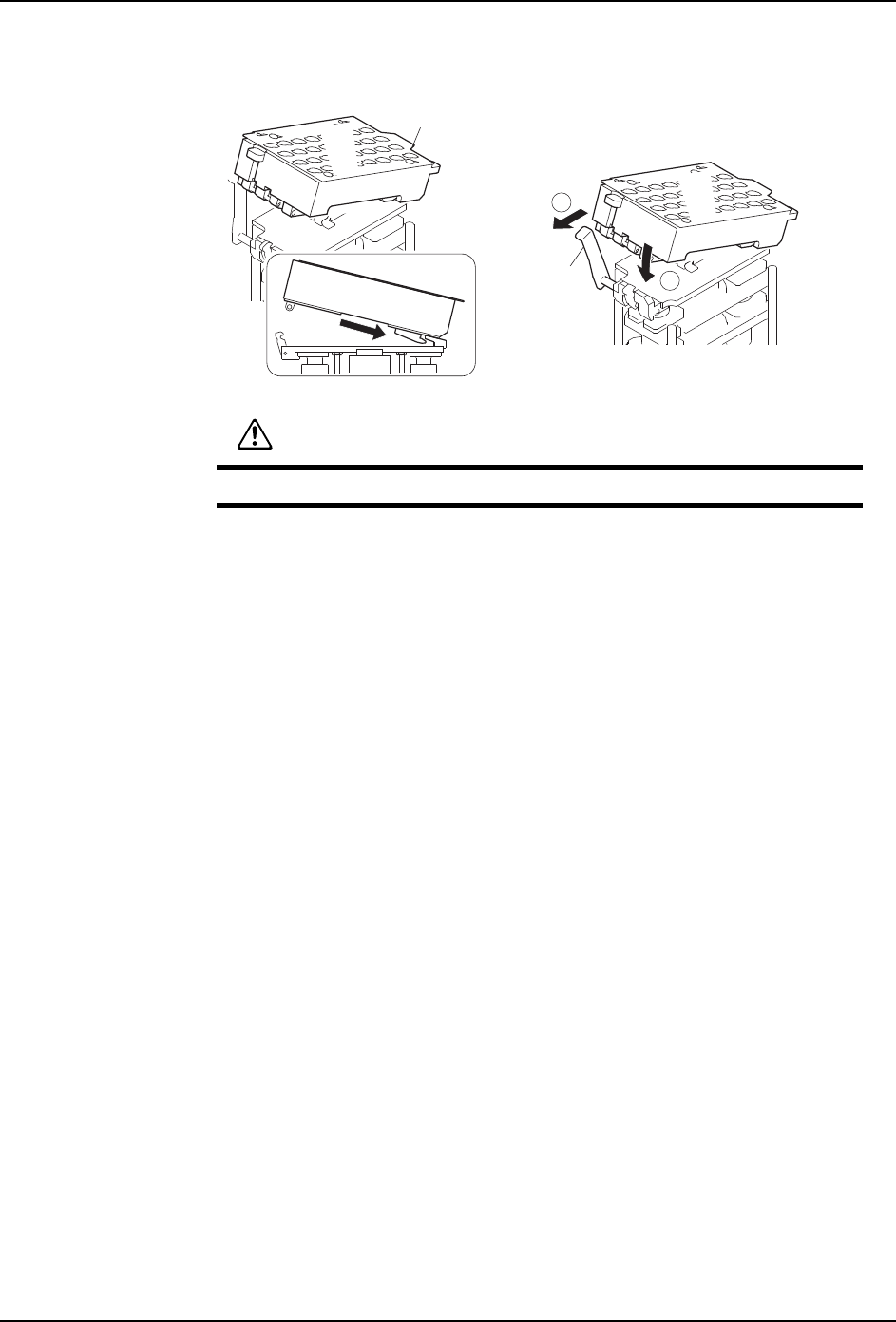

7. 将吸嘴置放台安装到机器上。朝前方扳下控制杆，插入吸嘴置放台的后半部分，然后合
上。
8. 将控制杆返回到原来的位置。
9. 请确认吸嘴置放台是否完全地安装到吸嘴更换器主体上。
10.如果需要进行其他的换线操作时，在此时进行。
11.请关闭正面门。
12.安装料站托架或料盘单元 -LT。
13.完成吸嘴的更换作业。保管卸下的吸嘴时，请在湿度低 30% 的环境下保管。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
6<66
ఈ㕂ᬒৄ
ࠊᴚ
1
2
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
88 AIMEX 系统手册

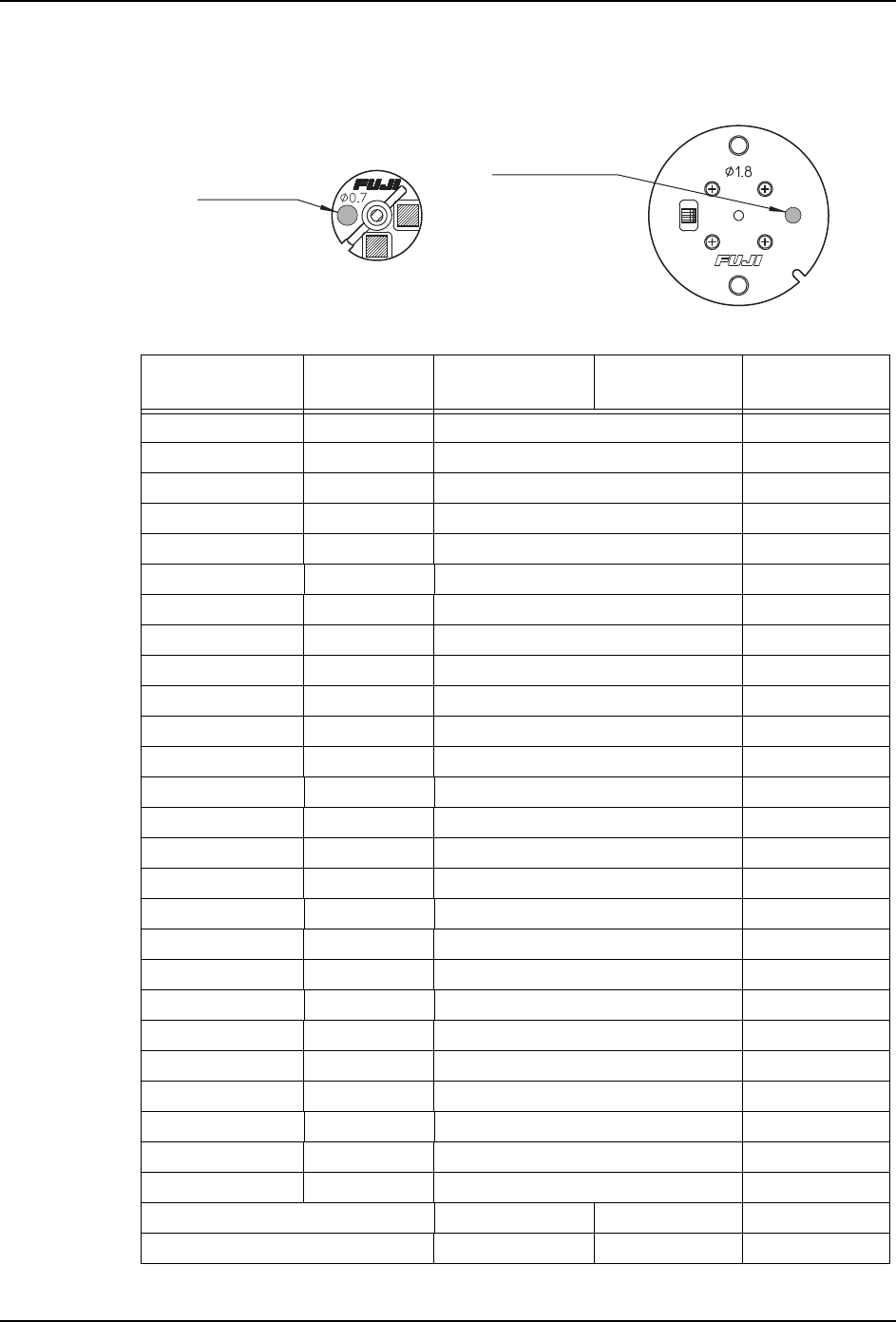

4.9.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别吸嘴。
吸嘴尺寸 识别色
H12HS （Q）用
吸嘴 （ID）
V12 用
吸嘴 （ID）
H08M （Q）用
吸嘴 （ID）
φ 0.3 灰 AA1ATxx (S10) -
φ 0.4 黄 AA056xx (S11) AA8LSxx (K11)
φ 0.5 深红 2AGKNG0041xx (S60) -
φ 0.5 C 深红 2AGKNG0149xx (S63) -
φ 0.5 CS 深红 2AGKNG0208xx (S60) -
φ 0.7 蓝 AA057xx (S12) AA8DXxx (K12)
φ 1.0 粉红 AA058xx (S13) AA8LTxx (K13)
φ 1.3 绿 AA20Axx (S14) AA8DYxx (K14)
φ 1.3 MELF 橙色 AA064xx (S34) AA8MNxx (K34)
φ 1.8 浅蓝 AA20Bxx (S15) AA8LWxx (K15)
φ 1.8 MELF 橙色 AA19Gxx (S35) AA8MRxx (K35)
φ 2.5 紫 AA20Cxx (S16) AA8LXxx (K16)
φ 2.5 MELF 橙色 AA065xx (S36) AA8MSxx (K36)
φ 2.5 G 紫 AA0WTxx (S56) AA8MExx (K56)
φ 3.7 黄绿 AA20Dxx (S17) AA8LYxx (K17)
φ 3.7 G 黄绿 AA18Cxx (S57) AA8MFxx (K57)
φ 5.0 淡紫 AA20Exx (S18) AA8LZxx (K18)
φ 5.0 G 红 AA063xx (S58) AA8MGxx (K58)
φ 7.0 淡紫 - AA8MAxx (K19)
φ 7.0 G 深红 - AA8MHxx (K59)
φ 10.0 淡紫 - AA8MBxx (K20)
φ 10.0 G 深蓝 - AA8MKxx (K60)
φ 15.0 淡紫 - AA8MCxx (K21)
φ 15.0 G 白 - AA8MLxx (K61)
φ 20.0 淡紫 - AA8MDxx (K22)
φ 20.0 G 灰 - AA8MMxx (K62)
治具 AA06Axx (J01) - AA8KKxx (J23)
治具 （用于角度补正） AA4ZLxx (J06) AA4ZLxx (J06) -
1;71=&6
ఈ䆚߿㡆
ఈ䆚߿㡆
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 89
备注 )1.HBC 是混合校正的缩写。
2.使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、
5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有无的确认。
治具 （用于贴装 HBC 玻璃元件） ---
治具 （用于贴装 HBC 芯片元件） AA7AGxx (J16) AA7AGxx (J16) AA7AGxx (J16)
吸嘴尺寸 识别色
H04 用
吸嘴 (ID)
H01/H02 用
吸嘴 （ID）
φ 1.0 粉红 AA06Wxx (T13) AA0ASxx (L13)
φ 1.3 绿 AA06Xxx (T14) AA0AXxx (L14)
φ 1.3 MELF 橙色 - AA0MZxx (L34)
φ 1.8 浅蓝 AA06Yxx (T15) AA0HSxx (L15)
φ 1.8 MELF 橙色 - AA11Rxx (L35)
φ 2.5 紫 AA06Zxx (T16) AA0HTxx (L16)
φ 2.5 MELF 橙色 - AA0MLxx (L36)
φ 2.5 G 紫 AA07Fxx (T56) AA084xx (L56)
φ 3.7 黄绿 AA07Axx (T17) AA0HWxx (L17)
φ 3.7 G 黄绿 AA07Gxx (T57) AA085xx (L57)
φ 5.0 淡紫 AA07Bxx (T18) AA0HXxx (L18)
φ 5.0 G 红 AA07Hxx (T58) AA072xx (L58)
φ 7.0 淡紫 AA07Cxx (T19) AA080xx (L19)
φ 7.0 G 深红 AA07Kxx (T59) AA073xx (L59)
φ 10.0 淡紫 AA07Dxx (T20) AA081xx (L20)
φ 10.0 G 深蓝 AA07Lxx (T60) AA074xx (L60)
φ 15.0 淡紫 AA07Exx (T21) AA082xx (L21)
φ 15.0 G 白 AA07Mxx (T61) AA075xx (L61)
φ 20.0 淡紫 - AA083xx (L22)
φ 20.0 G 灰 - AA076xx (L62)
治具 AA0EXxx (J02) AA05Zxx (J03)
治具 （角度补正用） AA4ZMxx (J07) AA50Sxx (J08)
治具 （用于贴装 HBC 玻璃元件） AA7AHxx (J17) AA78Exx (J11)
治具 （用于贴装 HBC 芯片元件） AA7AKxx (J18) AA78Fxx (J12)
吸嘴尺寸 识别色
H12HS （Q）用
吸嘴 （ID）
V12 用
吸嘴 （ID）
H08M （Q）用
吸嘴 （ID）
