4. 生产准备 SYS-AIMEX-9.0S 80 AIMEX 系统手册 3. 请打开正面门。 4. 取出支撑板。被配置了支撑销时 ，请预先取出。 5. 安装次生产中使用的支撑板。 备注 )支撑板的卸下和安装方法请参照 [AIMEX 机械手册 ] 的 [4. 基本操 作 ]。 6. 必要时， 请在支撑板上配置支撑销。 使用自动配置功能时， 请将支撑销安装到销支架上。 7. 按下操作面板的 OK 按钮。 8. 如果需要进行其他的换线作业，…
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 79

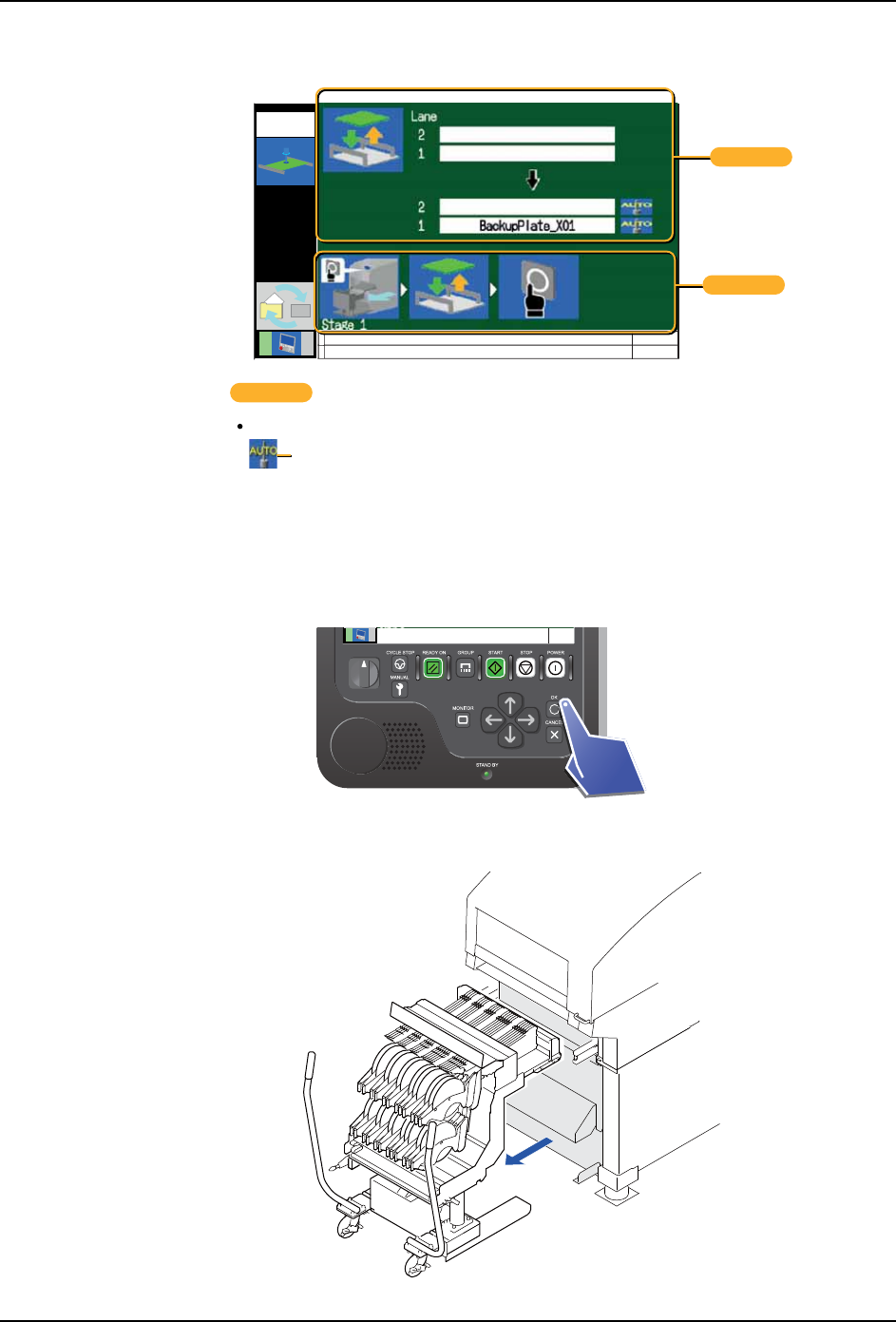

4.8.2 支撑板更换向导画面
4.8.3 支撑板的卸下和安装
请将进行支撑板更换一侧的操作权变成有效，进行以下的作业。
1. 请按下操作面板的 OK 按钮。
2. 慢慢地卸下被松开的料站托架或料盘单元 -LT。
Module
1
12
30SYS-0258S
䳔㽕ᤶ៤᠔ᰒ⼎ⱘᬃᩥᵓDŽ
㸼⼎ᇍᑨᬃᩥ䫔㞾ࡼ䜡㕂ⱘᬃᩥᵓDŽ
ᤶᇐ
ᤶᇐ
Ϯℹ偸
30SYS-0781
LOCKENABLE
12
30SYS-0782
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
80 AIMEX 系统手册

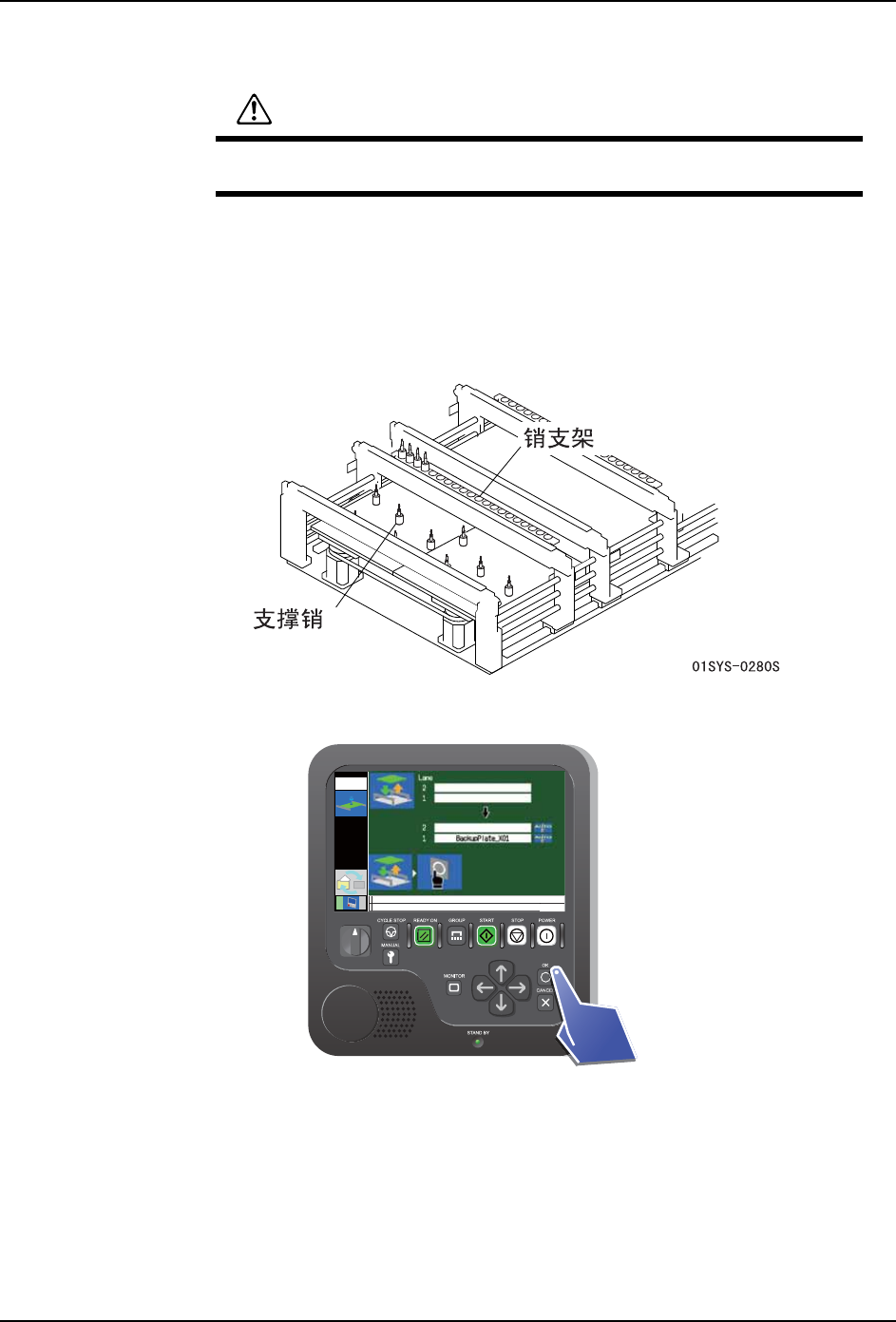

3. 请打开正面门。
4. 取出支撑板。被配置了支撑销时，请预先取出。
5. 安装次生产中使用的支撑板。
备注 )支撑板的卸下和安装方法请参照 [AIMEX 机械手册 ] 的 [4. 基本操作 ]。
6. 必要时，请在支撑板上配置支撑销。使用自动配置功能时，请将支撑销安装到销支架上。
7. 按下操作面板的 OK 按钮。
8. 如果需要进行其他的换线作业，请在此时进行。
9. 请关闭正面门。
10.请安装料站托架或料盘单元 -LT。
11.请对照更换后的支撑板的尺寸，在辅助软件中进行搬运轨道宽度设定。
注意
打开正面门的时候，请完全向上打开。如果将正面门停止在中途位置，有
可能落下。
30SYS-0784
LOCKENABLE
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 81
进行更换的支撑板的尺寸比标准支撑板小时，在扩展了搬运轨道的状态下有可能不方便作
业。此时，请通过手动模式执行支撑更换指令，将搬运轨道移动到前面进行更换。
4.8.4 能够配置支撑销的范围
以下表示能够配置支撑销的范围。
•不论是双搬运轨道还是单搬运轨道，能够配置支撑销的范围相同。
•不能在电路板端边缘以内的 2 mm 范围内配置支撑销。
•在 Job 编辑器的 Machine Configuration 设定上，通过改变输入 「Panel
Stopping Position Offset」的值，移动电路板中心的位置。请在配置支撑销的
时候，考虑设定值。
•如果将支撑销的位置设定在在上图所示范围以外，数据检测时候时将出现错误。
4.8.5 支撑销配置时的注意点
在支撑板上配置支撑销时，需要考虑电路板反面的先行贴装元件的位置。注意不要使配置位
置和先行贴装元件发生干涉。
图中的单位是mm。
能够配置支撑销
的范围
30SYS-0856-S
15.0 18.0
19.0A
252.0244.5
2.0
2.0
Panel Stopping Position Offset.
基板
260.0
模组中心
电路板中心
电路板尺寸-33
48-200mm规格：232.5
48-280mm规格：291.5
A
(标准类型）
48-165mm规格：197.5
01SYS-0518
