SYS-AIMEX-9.0S 4. 生产准备 AIMEX 系统手册 91 4.10 工作头的更换将符合生产电路板的工作头安装到 XY 机械手上。 4.10.1 更换工作头时的注意事项以下记述更换工作头时的注意事项。 4.10.2 更换工作头向导画面注意在卸下和安装贴装工作头时，请按照手册中所记载的方法进行。另外，请注意不要使贴装工作头碰到线性标尺。否则，贴装工作头将变得无法使用。用手移动 XY 机械手的时候，请…

4. 生产准备 SYS-AIMEX-9.0S

90 AIMEX 系统手册

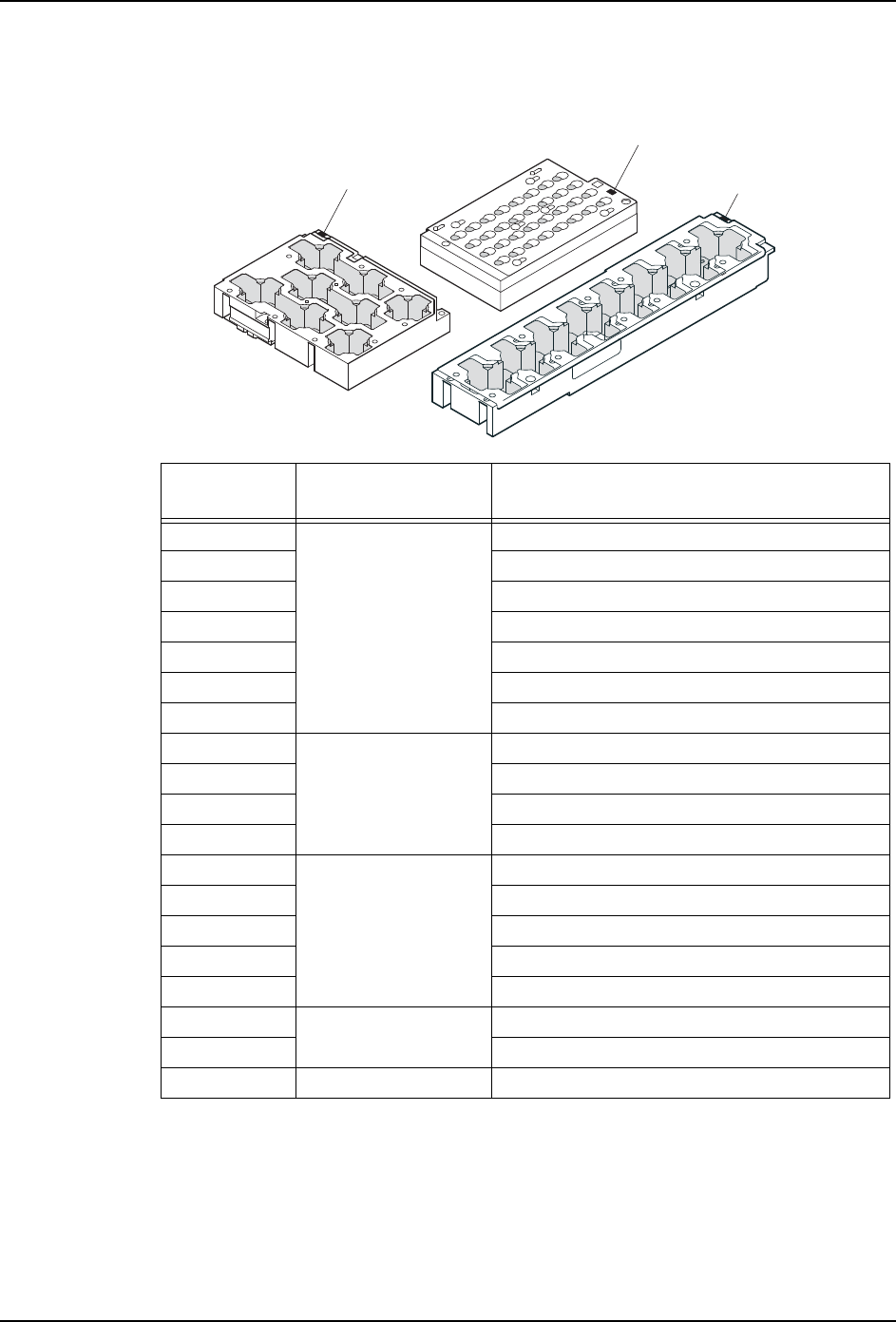

4.9.4 吸嘴置放台一览表

所使用的吸嘴置放台的种类如下。

识别记号

(收存格数)

对应工作头备注

NC03C (3） H01/H02

NC08C (8）

NC8LC (8）料盘单元 -LT, 料盘单元 -M

NCPTC (16）料盘单元 -LT, Long

NCKTC (11）料盘单元 -LT, Long

NCFTC (6）料盘单元 -LT, Short

NCETC (5）料盘单元 -LT, Short

NE18A (18） H04

NE12A (12）料盘单元 -LT, 料盘单元 -M

NEXTA (24）料盘单元 -LT, Long

NEPTA (16）料盘单元 -LT, Short

NL30A (30） H08M(Q)

NL16A (16）料盘单元 -LT, 料盘单元 -M

NL17A (17）料盘单元 -LT, 料盘单元 -M

NL18A (18）料盘单元 -LT, Short

NL36A (36）

ND32C (32） H12HS(Q), V12

ND36A (36）

NS0ZA (36） V12 V-advance 模组

䆚߿䆄ো

6<66

䆚߿䆄ো

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 4. 生产准备

AIMEX 系统手册 91

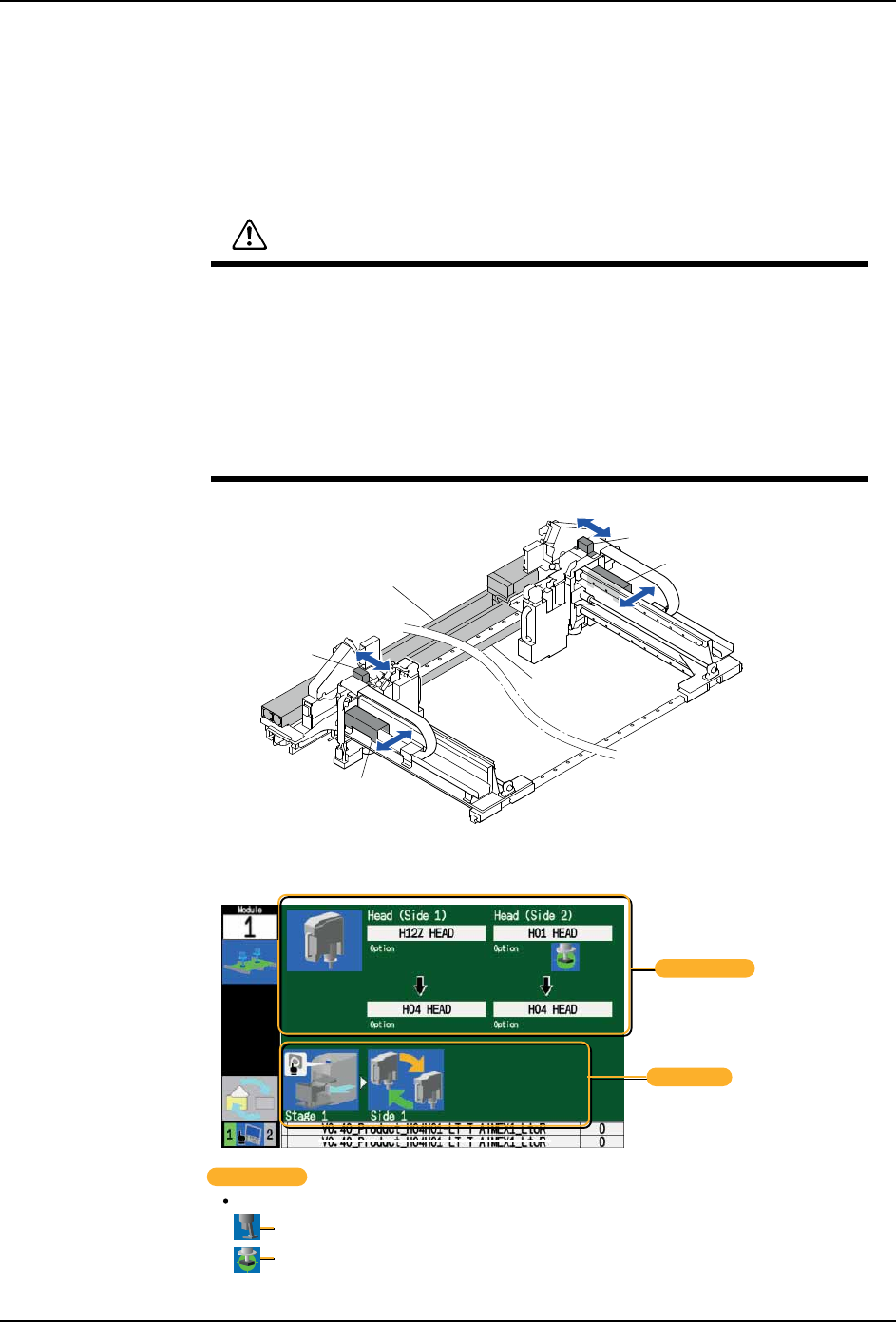

4.10 工作头的更换

将符合生产电路板的工作头安装到 XY 机械手上。

4.10.1 更换工作头时的注意事项

以下记述更换工作头时的注意事项。

4.10.2 更换工作头向导画面

注意

在卸下和安装贴装工作头时，请按照手册中所记载的方法进行。另外，请

注意不要使贴装工作头碰到线性标尺。否则，贴装工作头将变得无法使

用。

用手移动 XY 机械手的时候，请握住 XY 轴移动用手柄。如果握住其他地

方，则有可能损伤导轨。另外，在握住贴装工作头时，请不要对工作头施

加力。

用手移动双机械手模组的 XY 机械手的时候，请注意对面的工作头不要相互

碰撞。

30SYS-0263S

᠟ᶘ

㒓ᗻ偀䖒

᠟ᶘ

Ꮉ԰༈᳈ᤶ৥ᇐǄᰒ⼎᳈ᤶᎹ԰༈ⱘ㉏ൟǄ

㸼⼎ᏺᬃᩥ䫔਌প఼ⱘᎹ԰༈Ǆ

㸼⼎ᏺܗӊ᳝᮴⹂䅸Ӵᛳ఼ⱘᎹ԰༈Ǆ

᳈ᤶ৥ᇐ

6<66

԰Ϯℹ偸

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

4. 生产准备 SYS-AIMEX-9.0S

92 AIMEX 系统手册

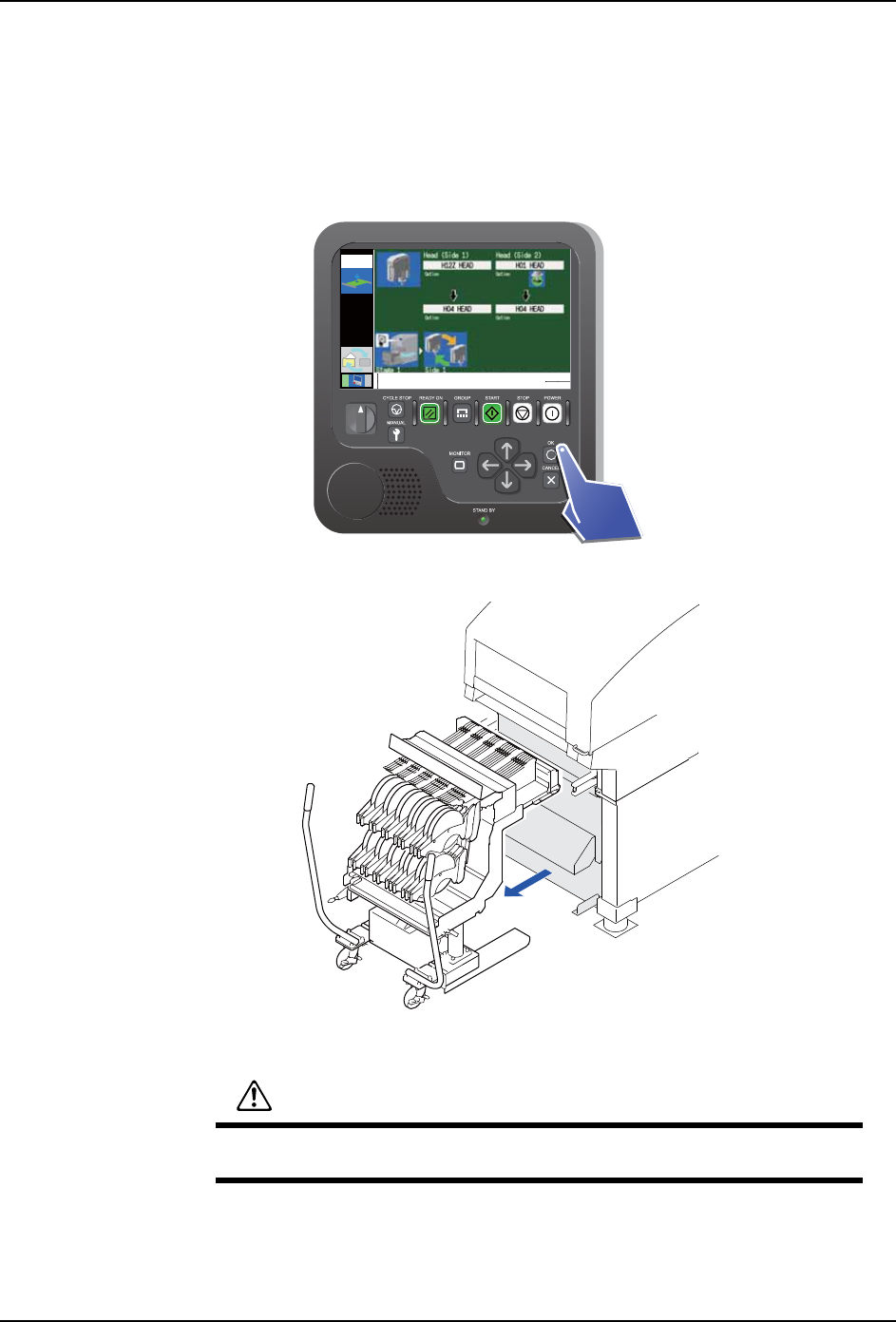

4.10.3 工作头的卸下和安装

请将要进行工作头更换的一侧的操作权变成有效，然后进行以下的作业。

卸下步骤

1. 请按下操作面板的 OK 按钮。

2. 慢慢地卸下被松开的料站托架或料盘单元 -LT。

3. 请打开正面门。

注意

打开正面门的时候，请完全向上打开。如果将正面门停止在中途位置，有

可能落下。

30SYS-0787

LOCKENABLE

Module

30SYS-0782
