SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第118页
4. 生产准备 SYS-AIMEX-9.0S 98 AIMEX 系统手册 3. 将吸嘴置放台安装到机器上。 将控制杆向模组 的前方拔下， 插入吸嘴置放台的后半部分， 然后合上。 4. 将控制杆返回到原来的位置。 5. 请确认吸嘴置放台是否完全地安装 在吸嘴更换器主体上。 注意 在合上吸嘴置放台时，请注意不要 挤伤手指。 6<66 ఈ㕂ᬒৄ ࠊᴚ 1 2 brirmy6p brirmy6p Downloaded a…
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 97
4.10.4 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。
2. 移动所准备的吸嘴置放台的平板，将治具吸嘴安装到收存格内。可以安装在任意的收存
格内，请安装与吸嘴头数相等的治具吸嘴。
备注 )各种工作头的治具吸嘴各不相同。详细内容请参照 "4.9.3 吸嘴一览表 "。
备注 )在对应混合校正的机器中，除了上述的治具吸嘴，还需要安装混合校正用治具吸嘴。
详细内容请参照 "4.9.3 吸嘴一览表 "。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
6<66
ఈ㕂ᬒৄ
ࠊᴚ
ᑇᵓ
⊏ఈ
ᬊᄬḐ
1;71=&6H
1;71=&6
ߛষ
䫔
ᬊᄬḐ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
98 AIMEX 系统手册

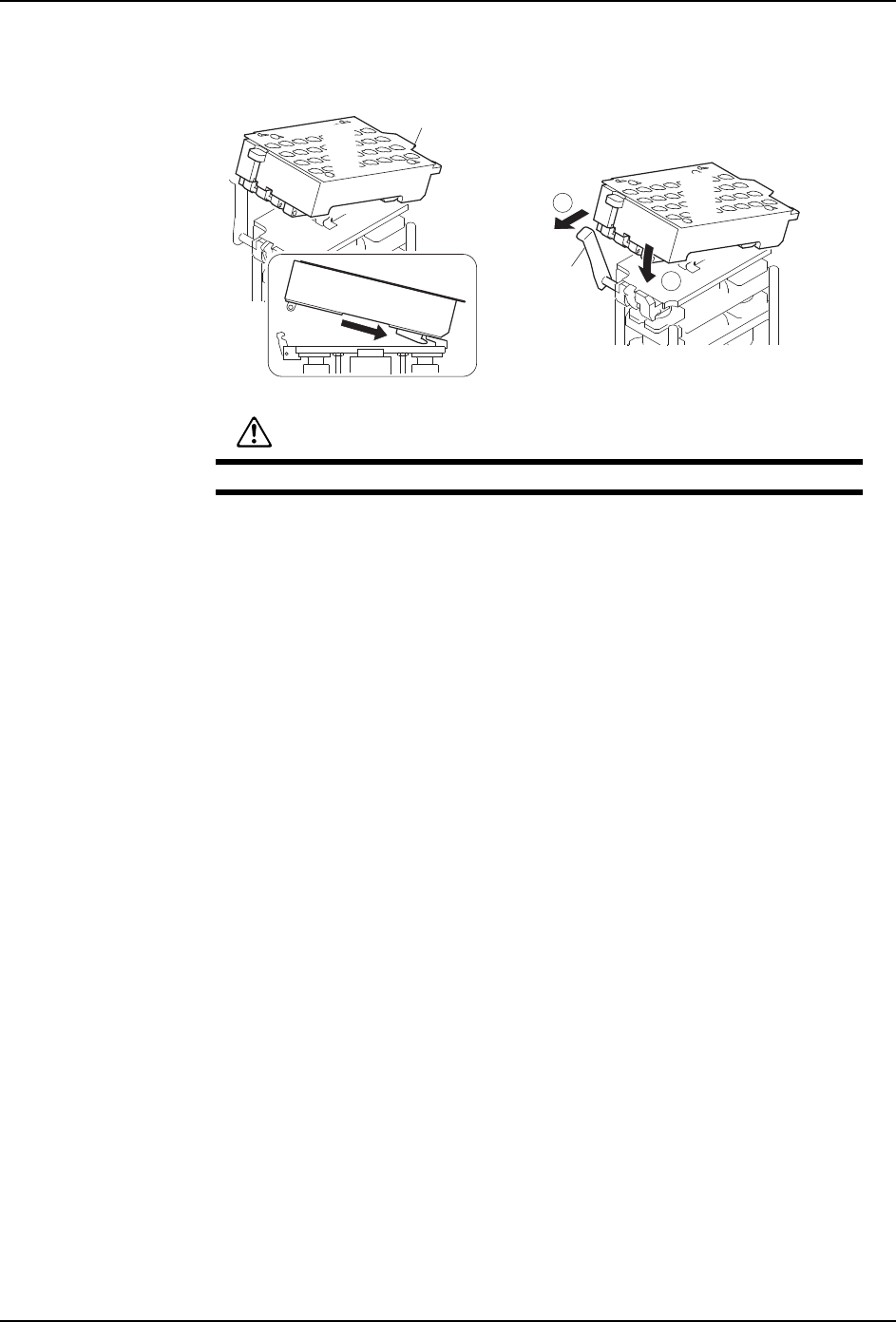

3. 将吸嘴置放台安装到机器上。将控制杆向模组的前方拔下，插入吸嘴置放台的后半部分，
然后合上。
4. 将控制杆返回到原来的位置。
5. 请确认吸嘴置放台是否完全地安装在吸嘴更换器主体上。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
6<66
ఈ㕂ᬒৄ
ࠊᴚ
1
2
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 99

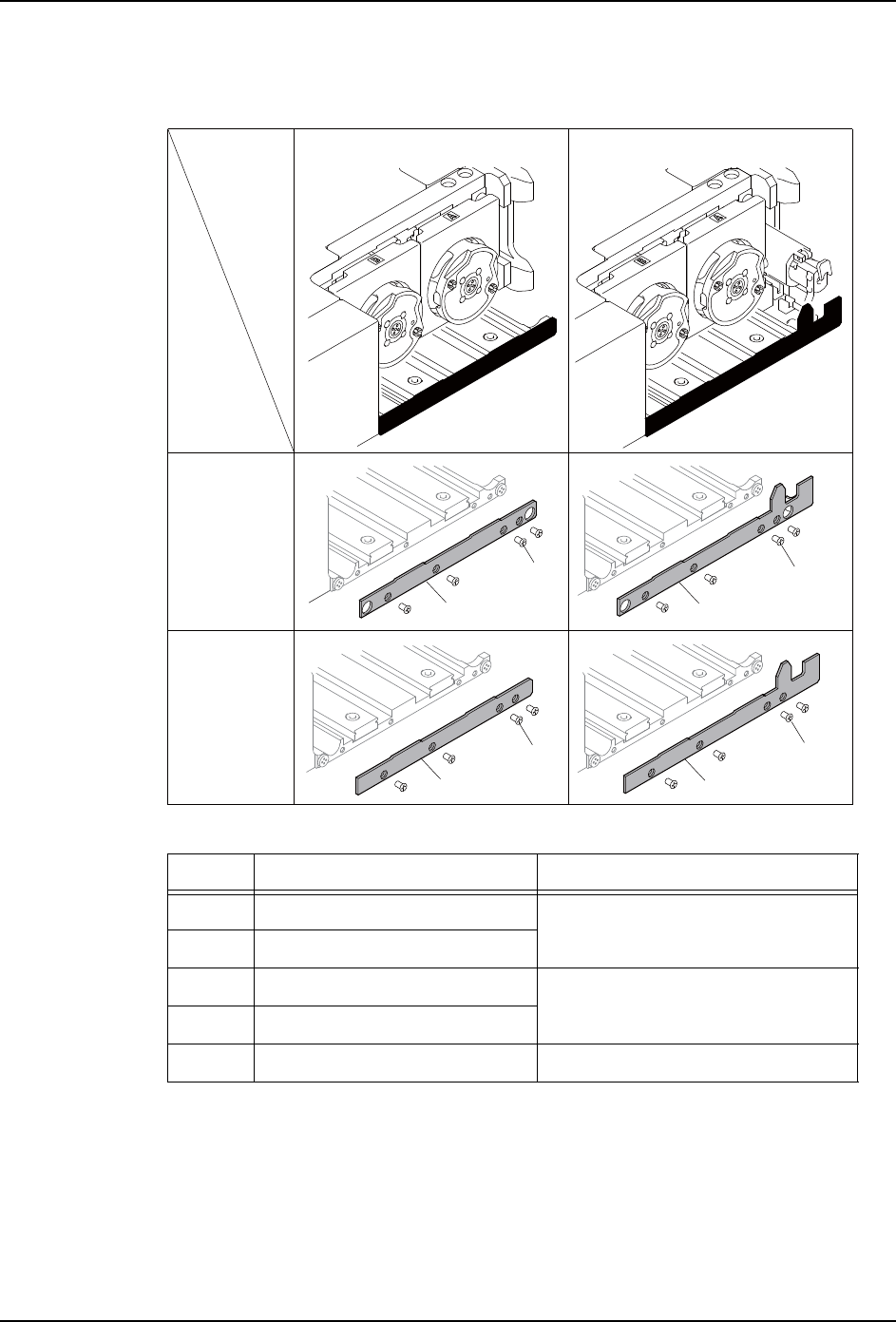

4.10.5 安装 H02F 工作头之前的准备事项
H02F 工作头上的挡板必须和机器匹配。如果不匹配，则请根据如下方法进行更换。
在 AIMEX-2S 上安装 H02F 工作头之前请先确认挡板是否匹配。如果该挡板不适用于 AIMEX-
2S, 则请更换。
1. 请拆除螺丝并拿掉挡板。
注意 )请妥善保管从工作头上拆下来的挡板。在 NXT-3(c) 上安装 H02F 工作头时需重新使用
该挡板。
2. 请用螺丝将适用于 AIMEX-2S 的挡板安装到 H02F 工作头上。
编号 零部件名 （图号） 备注
1 挡板 （2MGTHH0004xx） 用于 NXT-3, NXT-3c
2 挡板 （2MGTHH0010xx）
3 挡板 （2MGTHH0017xx） 用于 AIMEX, AIMEX-2, AIMEX-2S,
NXT-2, NXT-2c
4 挡板 （2MGTHH0022xx）
5 螺丝 （2MGTHH0021xx） 4 颗
30SYS-0864-S
NXT-3
NXT-2
AIMEX
AIMEX-2
AIMEX-2S
NXT-2c
NXT-3c
1
5
5
5
5
2
3
4
No backup pin picker With backup pin picker
0.19 Nm
0.19 Nm
0.19 Nm
0.19 Nm
brirmy6p
brirmy6p
