SYS-AIMEX-9.0S 5. 生产

AIMEX 系统手册 131

请将进行元件补充的一侧的操作权变成有效，然后进行以下的作业。

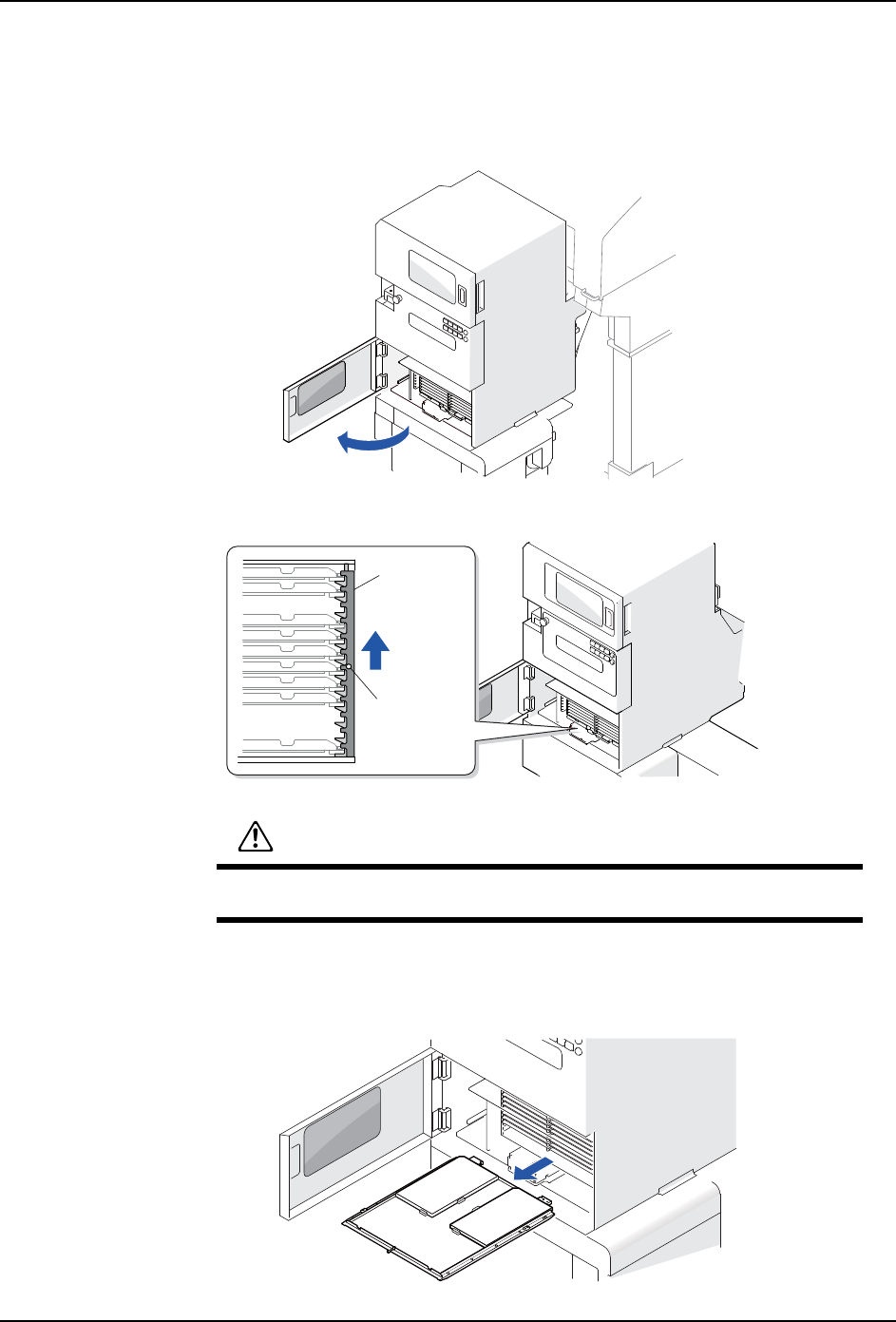

拉出料盘托架

1. 打开料盘单元 -LT 的正面门 . 请打开下层的门。

2. 请拿住捏手，抬起托架挡块。

备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状

态用的规格。补充料盘元件时，请务必抬起托架档块。

3. 从料槽 12 上取出料盘托架。

注意

不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘

箱。

30SYS-0164

30SYS-0732S

ᤣ᠟

ᠬᶊᣵഫ

30SYS-0733

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

5. 生产 SYS-AIMEX-9.0S

132 AIMEX 系统手册

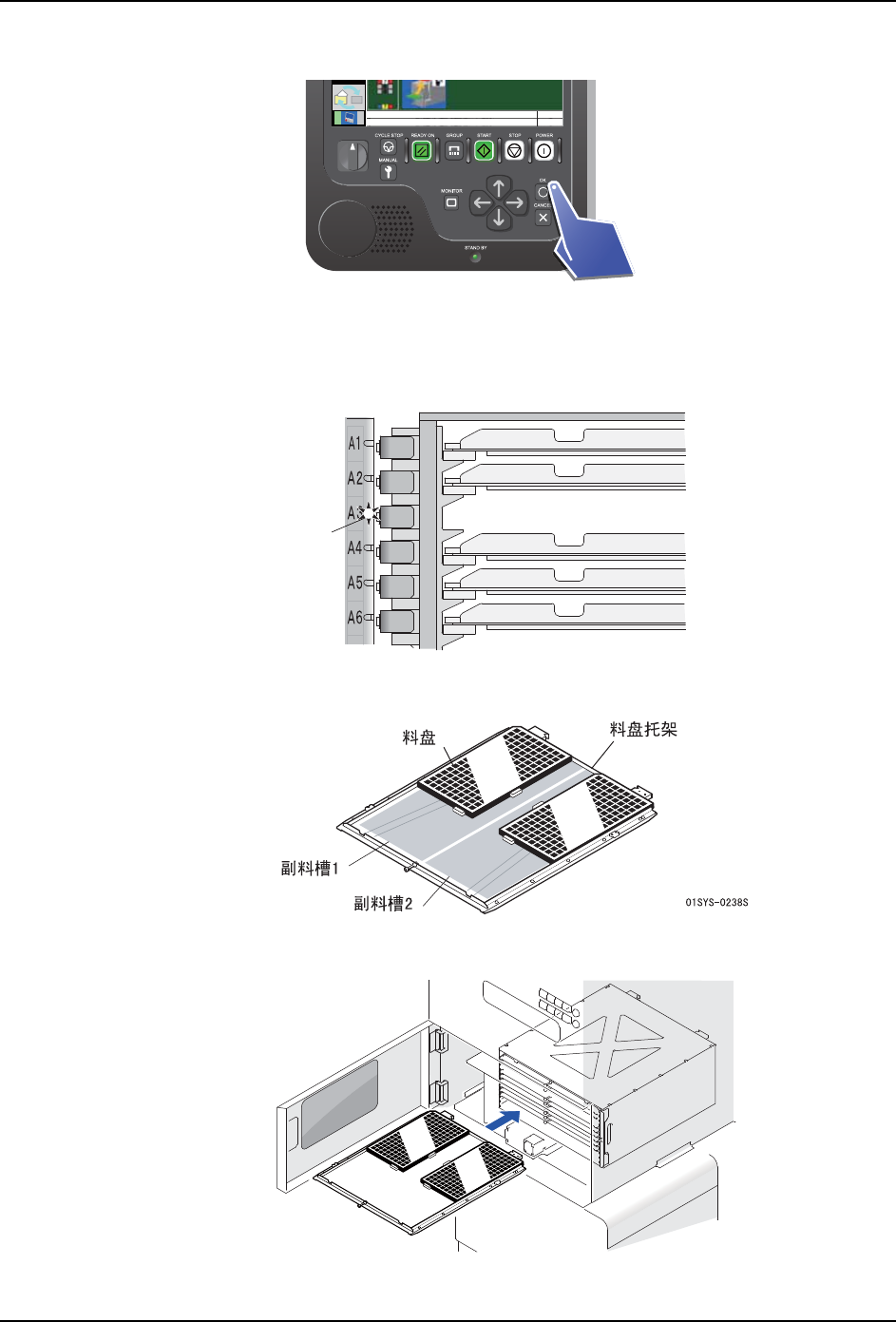

4. 请按下操作面板的 OK 按钮。

将料盘元件插入料槽内

1. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

2. 将料盘安装到料盘托架上。

3. 将料盘托架安装到对象料槽上。

备注 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。

30SYS-0789

LOCKENABLE

01SYS-0320

LED

01SYS-0321

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 5. 生产

AIMEX 系统手册 133

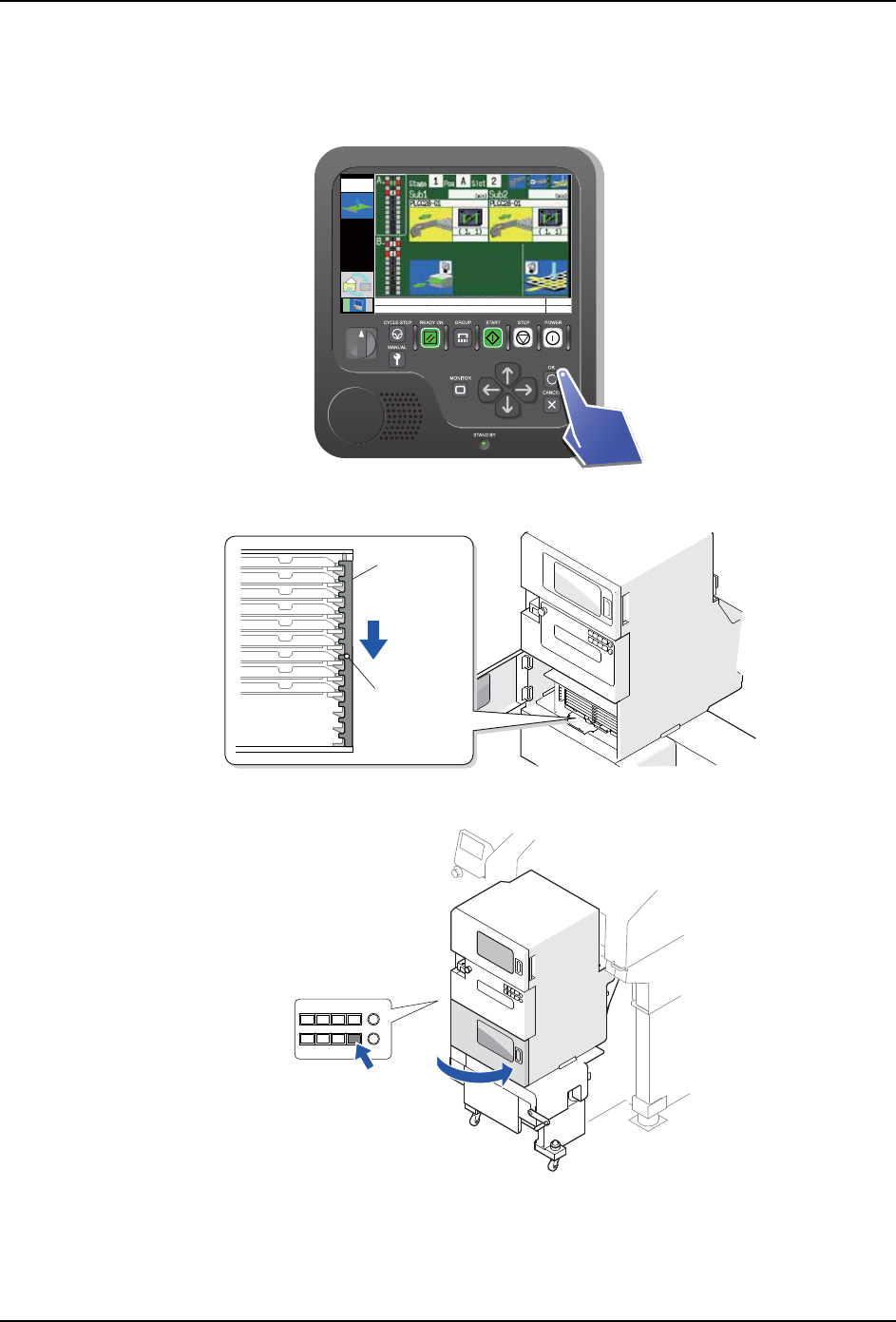

4. 如果要指定料盘元件的吸取开始点，请在此处设定。请参照 "4.6.4 指定料盘元件的吸

取开始点 "。

5. 请按下 OK 按钮。

6. 拿住捏手，放下托架挡块。

7. 请关闭正面门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。

30SYS-0776

LOCKENABLE

Module

30SYS-0734S

ᤣ᠟

ᠬᶊᣵഫ

30SYS-0167

brirmy6p
