6.3 电路板停止位置补正功能
检测被载入到机器的电路板轮廓和 F 定位点进行停止位置补证，并且保持固定的功能。当由
于电路板的重量或尺寸不同而导致停止位置波动等情况时，能够起到使用效果。
6.3.1 低反射板的安装

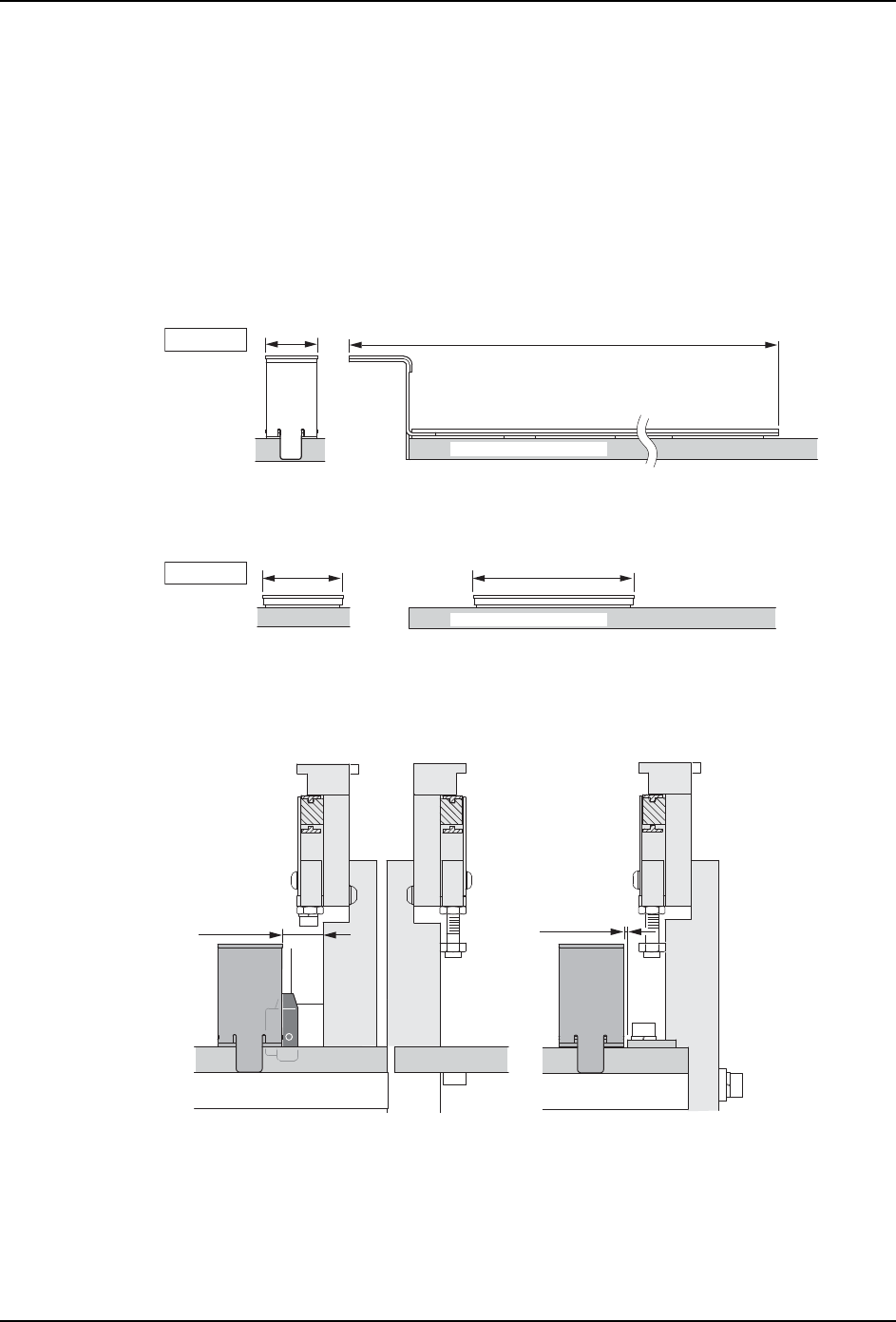

如果是使用电路板轮廓进行补正，请在支撑板上设置低反射板。低反射板通过背面的磁铁能
够得到固定。
（X 方向）
（Y 方向）
如果影像处理时的 Y 坐标为默认值 （12 mm）时，低反射板的 Y 方向设置如下所示。
在通道 2 中，安装时请不要遮住支撑销检测传感器的光轴。如果遮住了光轴，受光侧传感器
的红灯就会熄灯。
6.3.2 运用电路板停止位置补正功能时的异常
以下说明在使用电路板停止位置补正功能时所发生的异常及其对策。
6<66
PPPP
PP
PP
ᬃᩥᵓ
/ 㨪PP
䇋ᇚԢডᇘᵓ䴴೼ᬃᩥᵓջ䴶DŽ
ޓޓᇍᑨⱘ⬉䏃ᵓሎᇌབϟDŽ
ৃҹ೼ᬃᩥᵓϞ㞾⬅䜡㕂DŽ
$㉏ൟ
%㉏ൟ

ᬃᩥᵓ
6<66
12.5 mm
1.0 mm
䗮䘧䗮䘧
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 6. 各种功能运用时的操作
AIMEX 系统手册 163

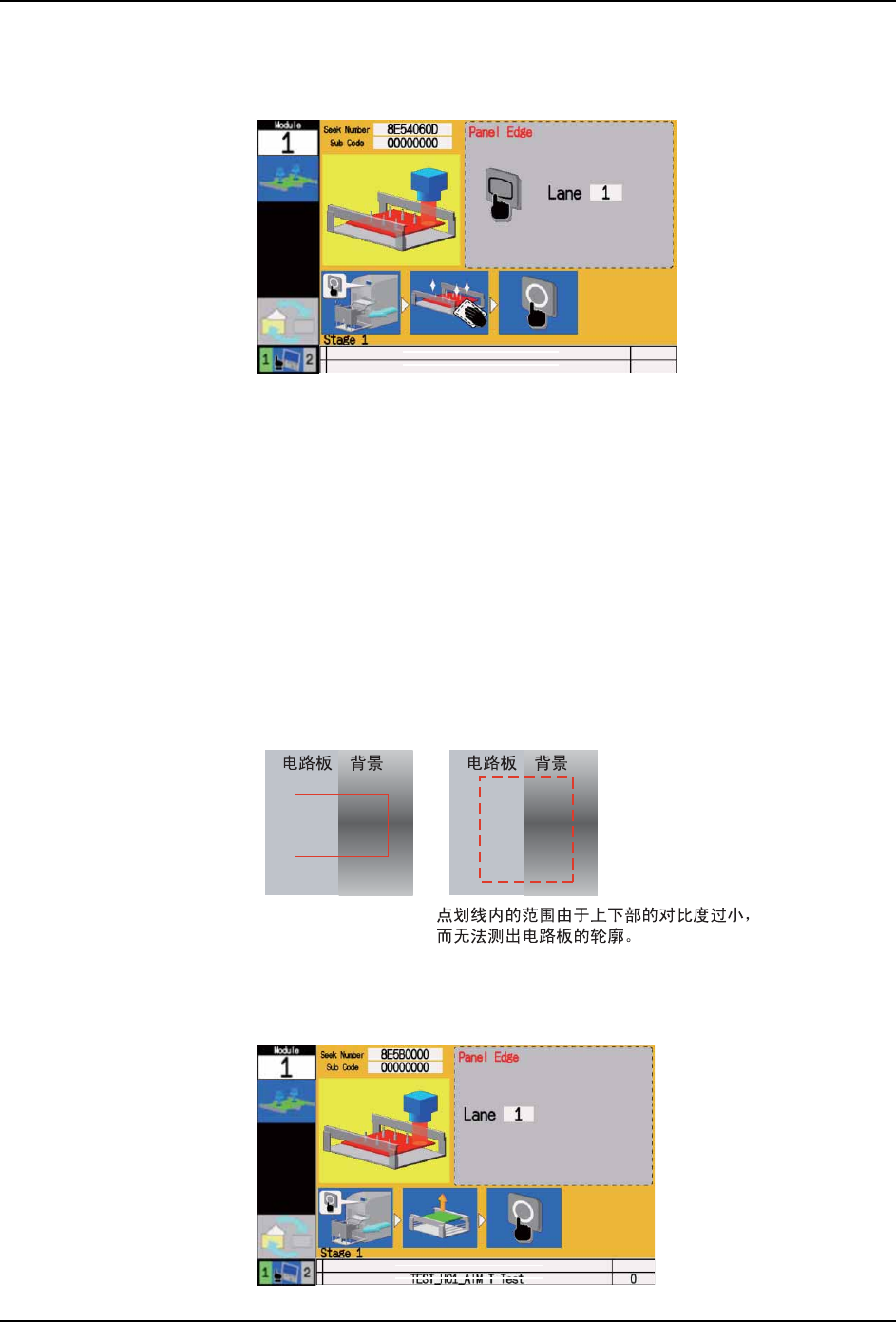

定位点拍摄失败
