SYS-AIMEX-9.0S 6. 各种功能运用时的操作 AIMEX 系统手册 181 备注 )使用 H04、H08M(Q)、H12HS(Q) 和 V12 工作头时，请确认所有的机械阀处在上升端。 备注 )搭载了 H12HS(Q)、V12 工作头的模组不能使用玻璃治具元件。请在治具台上只搭载芯 片元件。 6.11.3 关于测定中的异常 以下说明混合校正中所发生的异 常及其对策。 LOCK ENABLE Module 1 12 1 2 J…
6. 各种功能运用时的操作 SYS-AIMEX-9.0S
180 AIMEX 系统手册
6.11 混合校正
混合校正就是使用专用的治具进行贴装动作，并进行偏移量的测定和补正的功能。
在进行了以下列举的换线后，作为自动校正的一个环节，进行混合校正。
a. 更换了贴装工作头后
b. 更换了元件相机后
c. 变更了元件相机的位置后
d. 在辅助软件的 [Module Configuration] 中，切换了 [Placement angle
measurement/correction] 后
e. 在辅助软件的 [Module Configuration] 中，将 [Hybrid calibration measurement/
correction] 设定为 [ON] 后

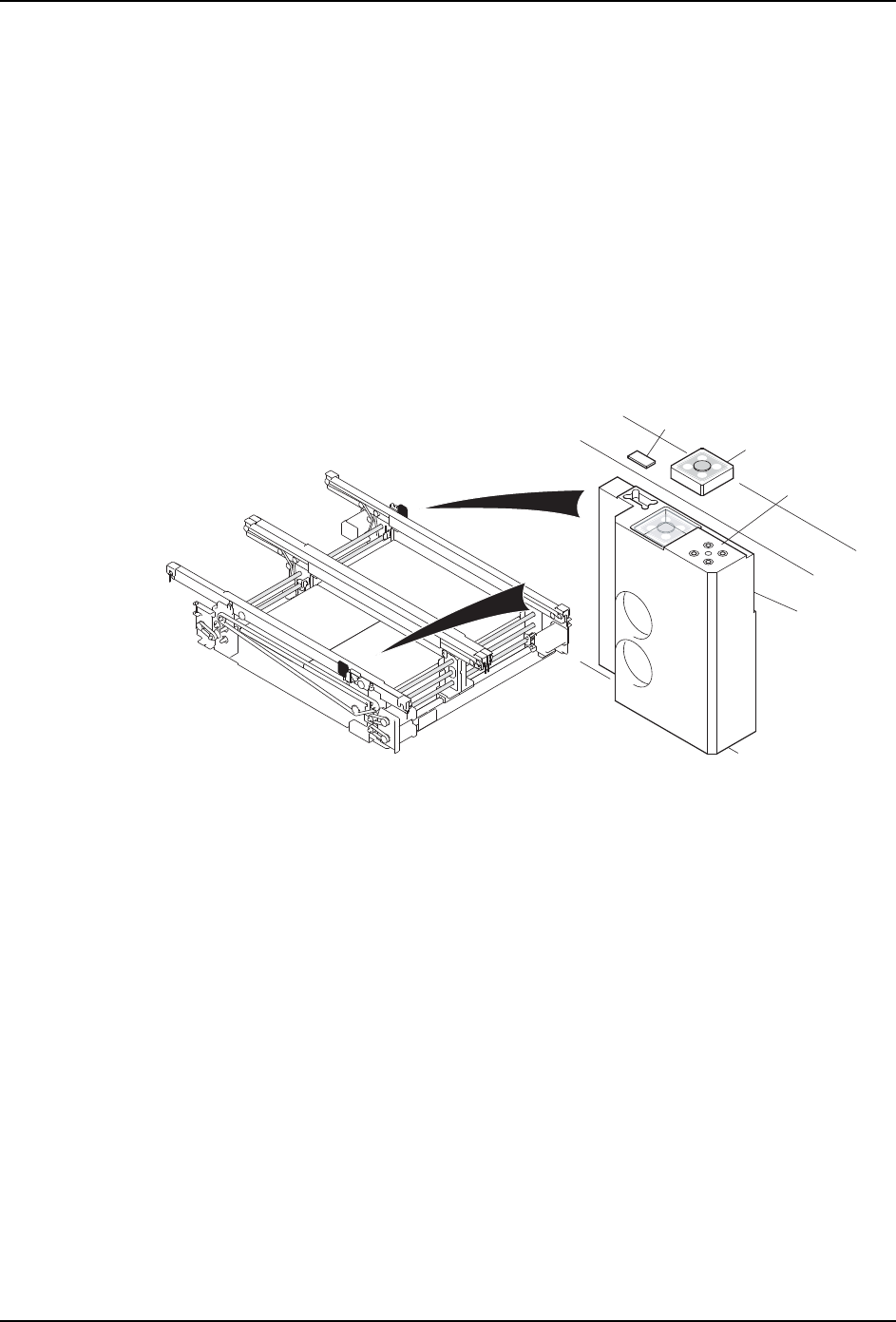

6.11.1 关于治具元件的使用
在执行混合校正的时候，在安装治具吸嘴的同时，还需要正确地安装治具元件。
在使用芯片治具元件 （GGAJ040*）和玻璃治具元件 （AA7SA**）时，请注意以下事项。
a. 将玻璃治具元件安装到治具台上的时候，元件的印刷面必须朝下。
b. 使用 H12HS(Q)、V12 工作头进行生产时，请不要将不使用的玻璃治具元件放置在治
具台上。
c. 治具元件的表面请时刻保持干净的状态。
d. 从治具台取出治具元件时，请使用塑料制造的柔软 PIN 套件等，注意不要损伤元件
和收存部。
e. 请注意治具元件不要落到机器内。

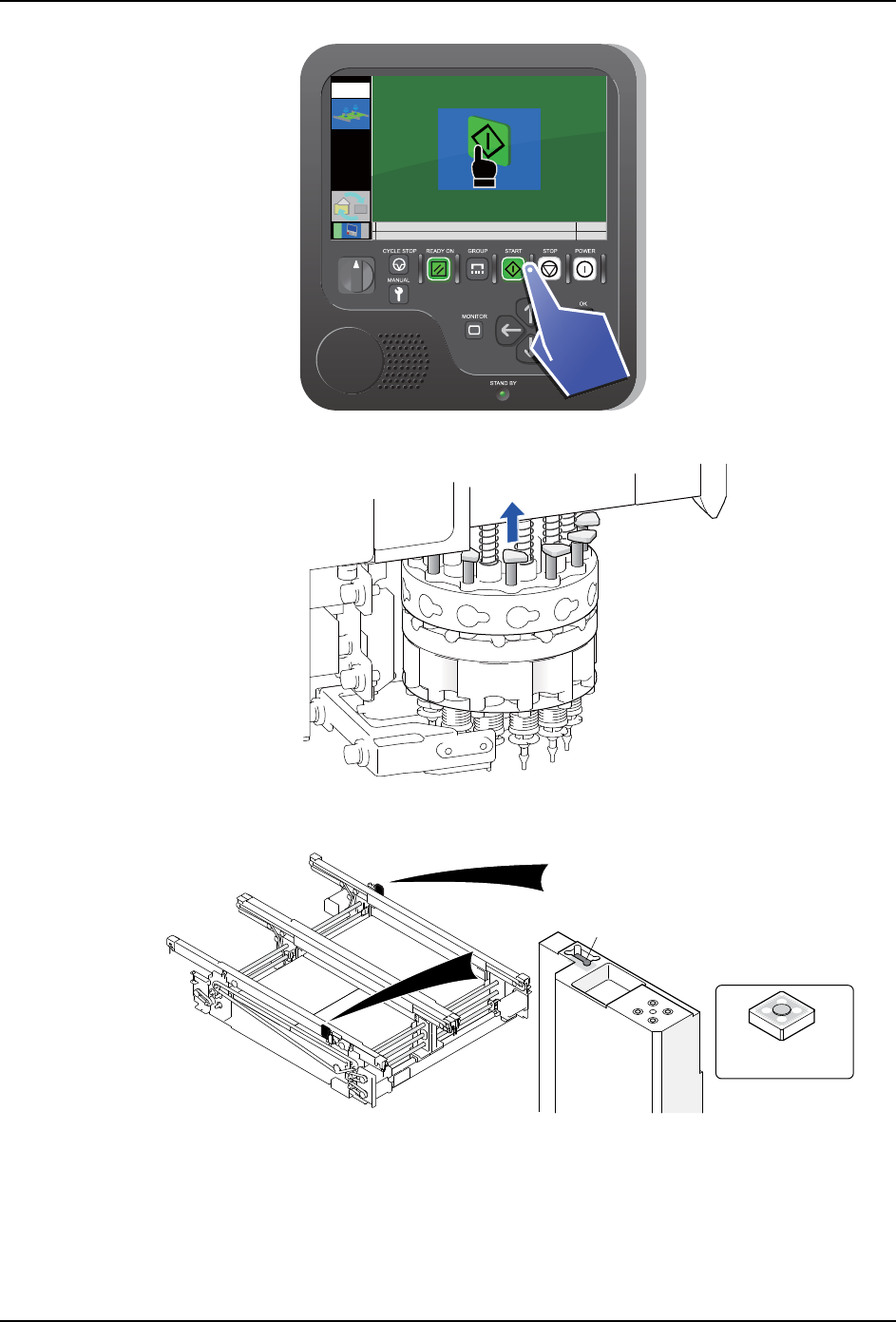

6.11.2 开始测定
在安装了治具吸嘴后，请按下操作面板的 START 按钮。混合校正被开始，贴装位置的测定被
执行。
6<66
⊏ৄ
⦏⩗⊏ܗӊ
ᅮԡ⚍
㢃⠛⊏ܗӊ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 6. 各种功能运用时的操作
AIMEX 系统手册 181
备注 )使用 H04、H08M(Q)、H12HS(Q) 和 V12 工作头时，请确认所有的机械阀处在上升端。
备注 )搭载了 H12HS(Q)、V12 工作头的模组不能使用玻璃治具元件。请在治具台上只搭载芯
片元件。
6.11.3 关于测定中的异常
以下说明混合校正中所发生的异常及其对策。
LOCKENABLE
Module
1
12
1
2
JOB Name Lane_1
JOB Name Lane_2
30SYS-0128J
30SYS-0705
6<66
⦏⩗⊏ܗӊ
㢃⠛⊏ܗӊ
++649Ꮉ༈ᯊ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
6. 各种功能运用时的操作 SYS-AIMEX-9.0S
182 AIMEX 系统手册

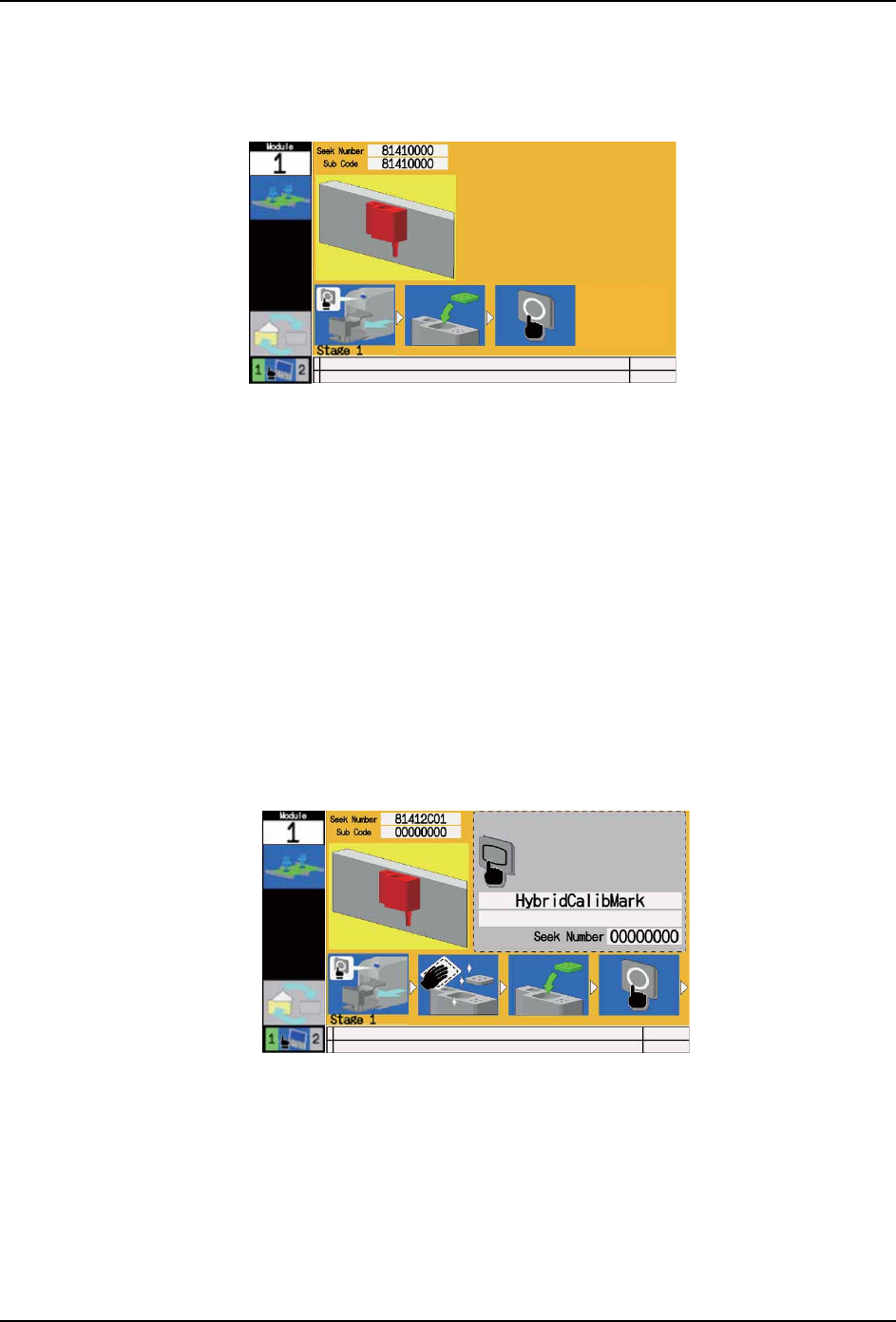

治具台上没有安装治具元件的时候
开始测定后，定位相机就会确认治具元件的有无。这时，如果检测出没有治具元件的时候，
就会显示以下的异常向导。
a. 请按下 OK 按钮，卸下料站托架 （或者料盘单元）。
b. 请打开正面门。
c. 将治具元件安装到治具台上。
备注 )如果治具元件已被吸嘴吸取，请用手取下然后重新安装。安装时，请注意不要使治具
元件落下或遗失。
d. 请按下 OK 按钮。并且关闭正面门。
e. 请安装料站托架 （或者料盘单元）。
f. 请按下 START 按钮。机器重新开始测定。
发生了治具台的定位点的影像处理异常的时候
机器对治具元件和治具台进行影像处理，进行贴装位置的测定和贴装状态的确认。如果无法
正确地影像处理时，显示以下的异常向导。
a. 请按下 OK 按钮，卸下料站托架 （或者料盘单元）。
b. 请打开正面门。
c. 如果治具元件或治具台的定位点有污垢，请擦去。清扫后，将治具元件安装到治具
台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
d. 请按下 OK 按钮。并且关闭正面门。
30SYS-0225E
30SYS-0226E
brirmy6p
brirmy6p
