7. 手动模式指令的操作 SYS-AIMEX-9.0S 208 AIMEX 系统手册 7.3 工作头退避指令 是一种为了确保加油和清扫等的 操作空间， 使工作头退避的指令 。 退避位置可以从以下的 2 个位置中选择 . 注意 )即使执行该指令，工作头的电源也不会切断。请不要卸下工作头。 a. 单机械手机器 ·机械手移动到侧面 1 的前进端。 ·机械手移动到机器的中央。 b. 双机械手机器 ·前后的机械手移动到侧面 1 和侧面 2 的两端…
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 207
3. 慢慢地卸下被松开的料站托架或料盘单元 -LT。
备注 )之后，在操作面板上显示料站托架或料盘单元 -LT 的安装向导。
4. 请打开正面门。
5. 请进行必要的维修保养作业。
6. 维修保养作业完成后，请关闭正面门。
7. 将料站托架或料盘单元 -LT 插入机器。
注意
打开正面门的时候，请完全向上打开。如果将正面门停止在中途位置，有
可能落下。
30SYS-0793
30SYS-0281
Module
1
12
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
208 AIMEX 系统手册

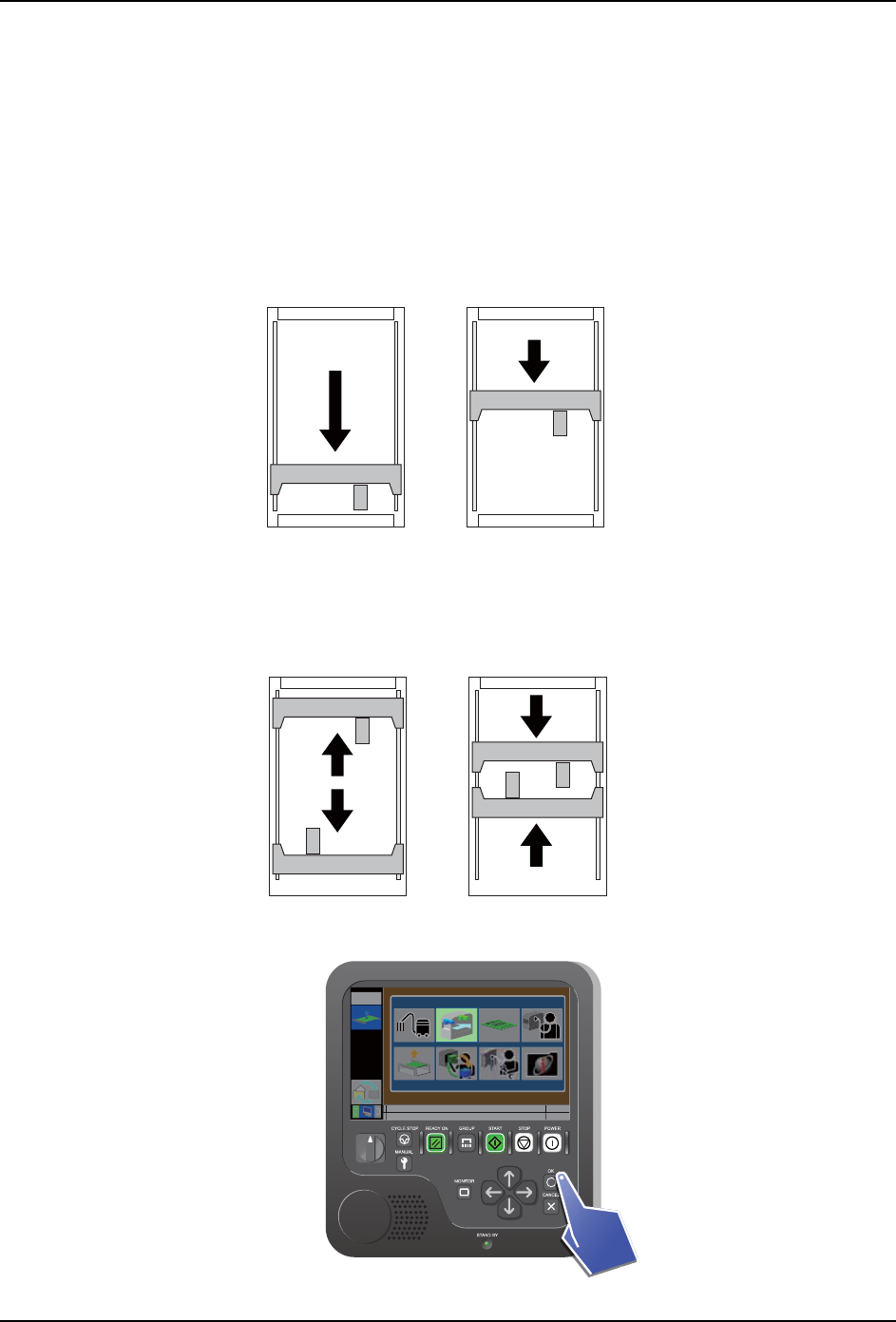

7.3 工作头退避指令
是一种为了确保加油和清扫等的操作空间，使工作头退避的指令。退避位置可以从以下的 2
个位置中选择 .
注意 )即使执行该指令，工作头的电源也不会切断。请不要卸下工作头。
a. 单机械手机器
·机械手移动到侧面 1 的前进端。
·机械手移动到机器的中央。
b. 双机械手机器
·前后的机械手移动到侧面 1 和侧面 2 的两端。
·前后的机械手移动到中央附近。
1. 使用箭头键，选择工作头退避示意图，按下 OK 按钮。
6<66
6LGH 6LGH
6<66
6LGH 6LGH
30SYS-0278
LOCKENABLE
Module
1
12
3
M
odu
l
e
1
1
2
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 209

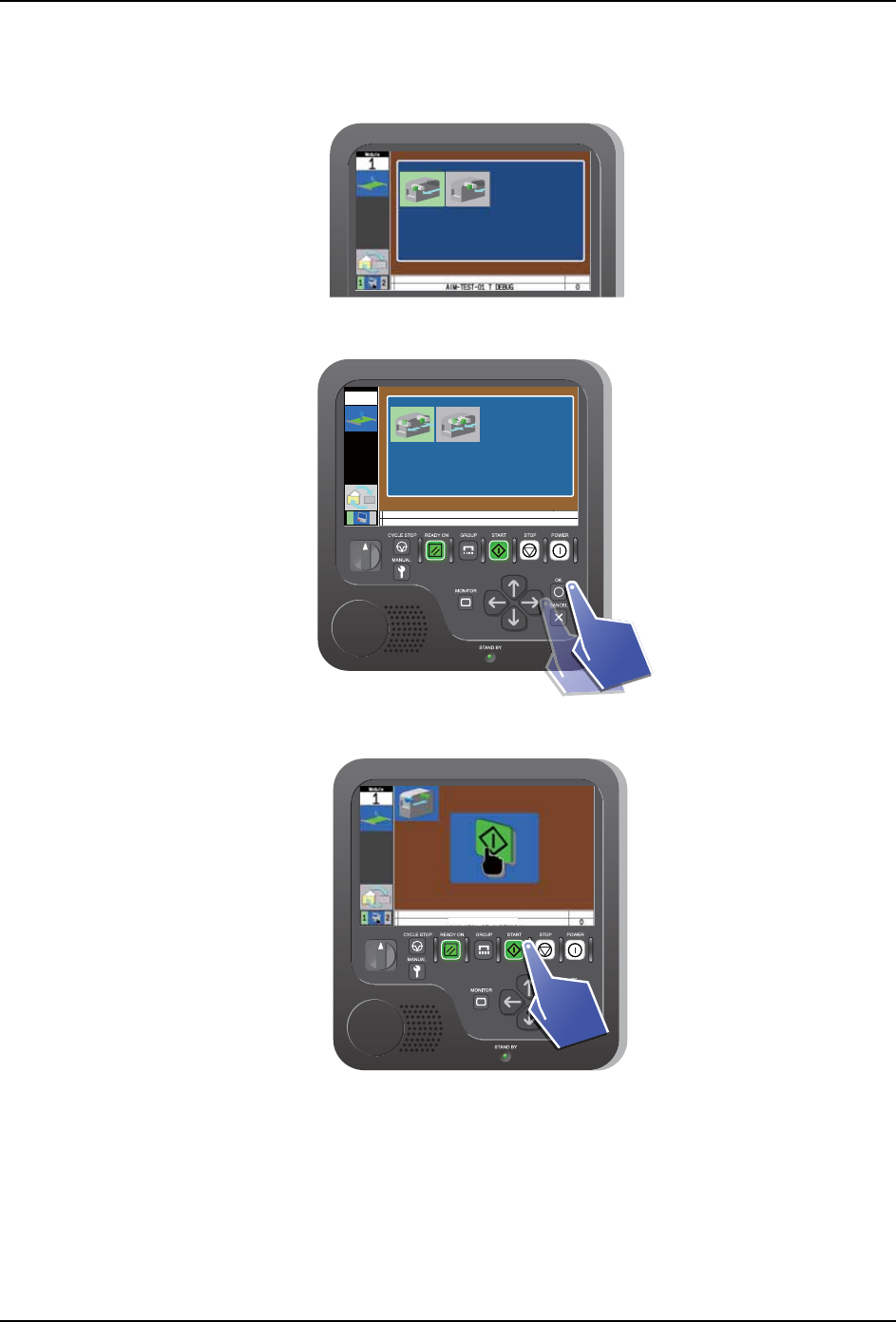

2. 使用箭头键，选择工作头退避位置，按下 OK 按钮。
a. 单机械手机器
b. 双机械手机器
3. 显示工作头退避的 START 等待画面。按下 START 按钮后，就会开始移动工作头。
4. 工作头移动完成后，就会返回到工作头退避位置的选择画面。
a. 返回到生产的 START 等待画面时，请按下 MANUAL 按钮。
b. 返回到手动指令的菜单画面时，请按下 CANCEL 按钮。
30SYS-0478
ᵱᶇᶂᶃᴾᵐ
ᵱᶇᶂᶃᴾᵏ
ᵱᶇᶂᶃᴾᵐ
ᵱᶇᶂᶃᴾᵏ
30SYS-0284
LOCKENABLE
Module
1
12
ᵱᶇᶂᶃᴾᵐ
ᵱᶇᶂᶃᴾᵏ
ᵱᶇᶂᶃᴾᵐ
ᵱᶇᶂᶃᴾᵏ
30SYS-0283
LOCKENABLE
brirmy6p
brirmy6p
