SYS-AIMEX-9.0S 7. 手动模式指令的操作 AIMEX 系统手册 211 时，请在外形数据中进行吸取修正。 请预先对照 Job 的供料器配置，将供料器安装 到机器上。 备注 )通常，在自动 运转时，在元 件吸取前的一瞬间进行送料 ，因此在供料器的 吸取位置上 通常没有元件。 如果想要确认在有元件的状态下的吸取 位置时， 请将元件送至吸取位 置。 1. 请选择吸取位置确认指令，按下 OK 按钮。 2. 请选择要确认吸取位置的单…
7. 手动模式指令的操作 SYS-AIMEX-9.0S
210 AIMEX 系统手册
7.4 Job 测试指令
在确认及调整元件的吸取位置时使用的指令。

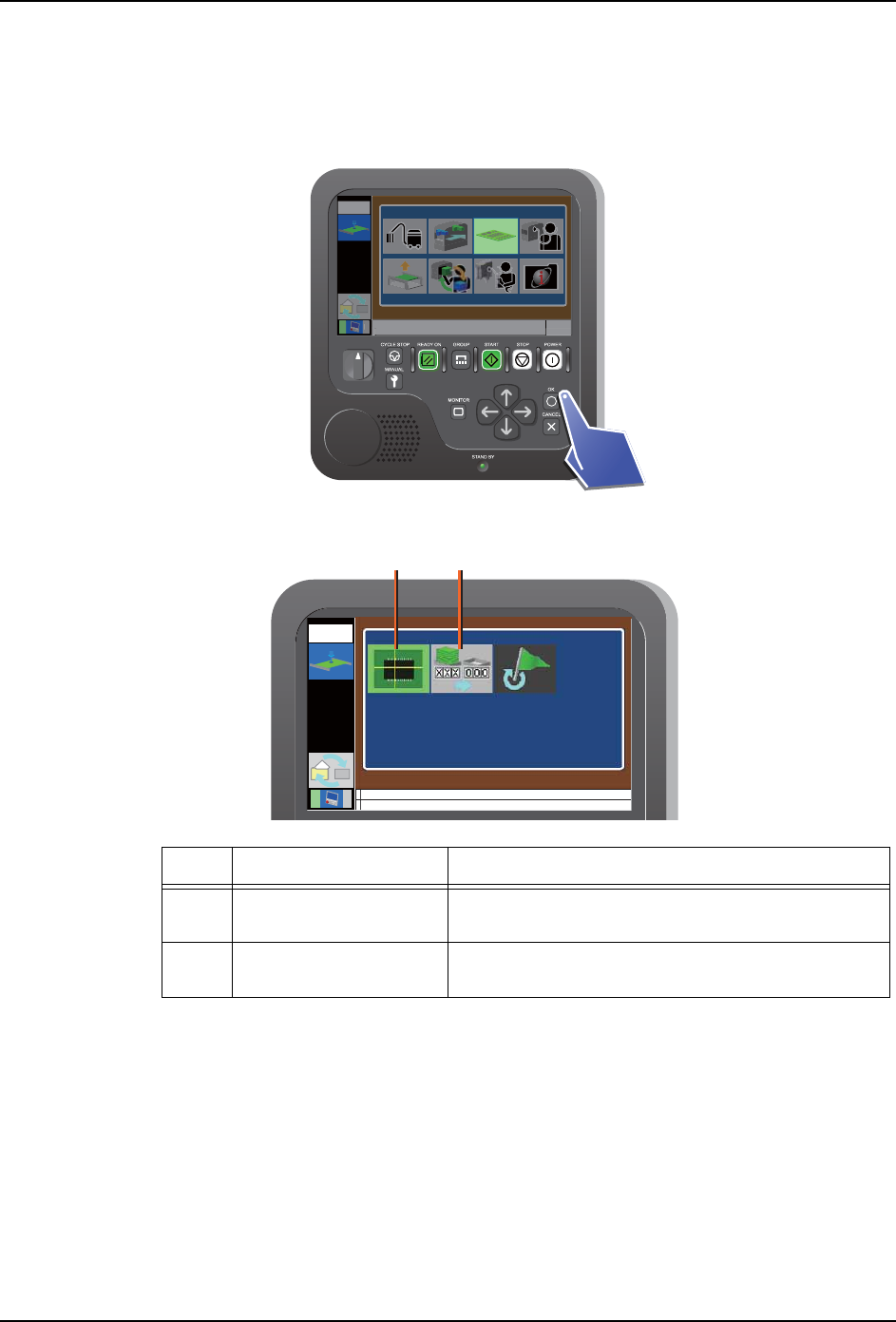

1. 请使用箭头键选择 Job 测试示意图，然后按下 OK 按钮
。
2. 显示以下的指令选择画面。
7.4.1 吸取位置确认 （料站修正）
对安装在机器上的供料器元件或料盘元件设定料站修正值时使用。
该指令对应由供料器和料盘单元供应的元件。
注意 )
1.只是在机器上暂时设定吸取点修正值时使用。插入了不同的料站注解的供料器后，修
正值就会被清除。
2.对生产中不使用的料站不能设定修正值。
3.由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取
号码 指令名 功能
1 吸取位置确认 （料站
修正）
对安装在机器上的供料器元件或料盘元件设定料站
修正值时使用。
2 清除电路板生产块数的
显示
清除画面上显示的电路板的生产块数。
30SYS-0285
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0482
Module
1
12
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 211
时，请在外形数据中进行吸取修正。
请预先对照 Job 的供料器配置，将供料器安装到机器上。
备注 )通常，在自动运转时，在元件吸取前的一瞬间进行送料，因此在供料器的吸取位置上
通常没有元件。如果想要确认在有元件的状态下的吸取位置时，请将元件送至吸取位
置。
1. 请选择吸取位置确认指令，按下 OK 按钮。
2. 请选择要确认吸取位置的单元和料槽。只能够选择 Job 中有指定的料槽。
备注 )
1.如果所选择的料槽上的供料器需要送料时，在画面上显示送料次数。请用手使料带前
进 （比所显示的次数多一次）。料带的传送方法请参照 FUJI 智能供料器手册。
2.只是在进行料盘单元 -LT 的吸取位置确认时才选择 SUB。
3.运用供料器自由配置功能期间，所显示的 Device Comment 或 SLOT 号码都是根据实际
的配置。
a. 请按下操作面板的箭头键，直到对象的平台号码和料槽号码被显示。
NXTMMS021
পԡ㕂
30SYS-0286
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0484
STAGE 1
UNIT Feeder
SLOT 1
SUB -
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
212 AIMEX 系统手册
b. 供料器安装按钮的图标被显示时，按下供料器安装按钮能够选择料槽。
3. 按下 START 按钮。机器在进行校正后测定吸取位置。
备注 ) 画面上没有显示 START 按钮的示意图的时候，START 按钮为无效。此时，请确认料
站。
4. 测定结束后，操作画面就会切换到影像监视器。请通过定位相机所拍摄的影像和刻度确
认修正值。
30SYS-0485
STAGE 1
UNIT Feeder
SLOT 1
SUB -
1 2 3 4
30SYS-0405
LOCKENABLE
Module
1
12
30SYS-0487
NXTMMS014
brirmy6p
brirmy6p
