7. 手动模式指令的操作 SYS-AIMEX-9.0S 220 AIMEX 系统手册 7.7 单元更换指令 在更换被安装在模组上的单元时 使用。 1. 使用箭头键选择单元更换示 意图，按下 OK 按钮 。 2. 显示以下的指令选择画面。 请在选择实行指令后按下 OK 键。此外，在 有操作权的 Side 上实行更换指令时，相对侧的 Side 也进行更换。需 要时请切换操作权进行作业。 番号 指令名 功能 1 更换料站 被安装在机器上的料站…
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 219
6. 取出通道上的电路板。
备注 )使搬运轨道导轨上面的板向外侧滑动，就能够垂直向上取出电路板。电路板取出后，
请一定要将板返回原处。

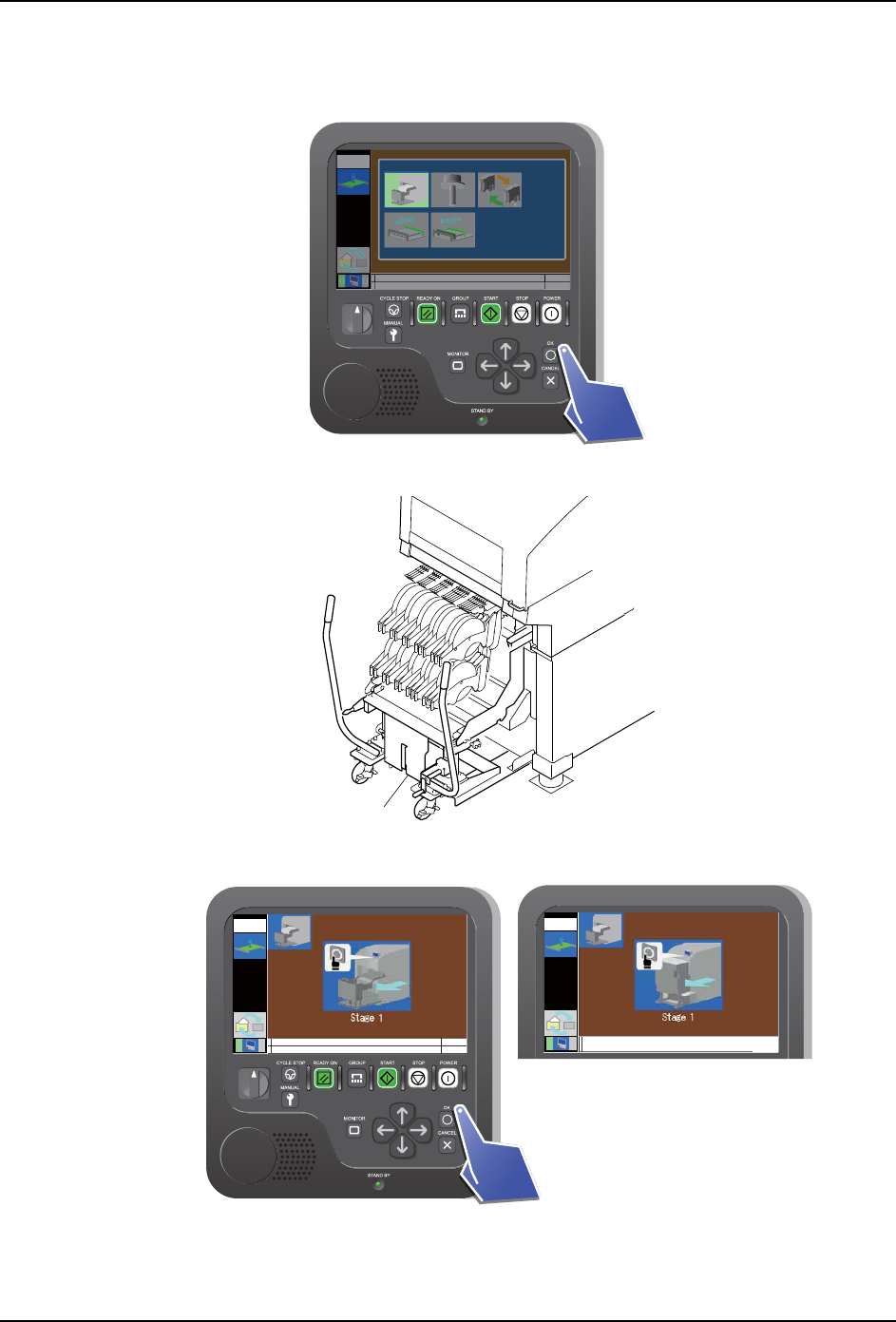

7. 完成电路板除去后，请按下 OK 按钮。显示料站托架或料盘单元 -LT 的安装向导。
8. 请关闭正面门。
9. 将料站托架或料盘单元 -LT 插入机器。
30SYS-0295S
30SYS-0795
LOCKENABLE
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
220 AIMEX 系统手册
7.7 单元更换指令
在更换被安装在模组上的单元时使用。
1. 使用箭头键选择单元更换示意图，按下 OK 按钮
。
2. 显示以下的指令选择画面。
请在选择实行指令后按下 OK 键。此外，在有操作权的 Side 上实行更换指令时，相对侧的
Side 也进行更换。需要时请切换操作权进行作业。
番号 指令名 功能
1 更换料站 被安装在机器上的料站托架或料盘单元被松开。
2 更换吸嘴 将安装在工作头上的吸嘴收纳到吸嘴置放台内。并
且通过将吸嘴置放台从模组上拆下，能够更换吸
嘴。
3 更换工作头 工作头就会移动到工作头卸下位置，工作头的电源
变为 OFF。
4 切换到搬运轨道最大宽
度
通道 1 和通道 2 的搬运轨道同时扩展到最大宽度。
5 更换支撑板 能够更换支撑板。
30SYS-0296
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0504
Module
1
12
123
45
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 221
7.7.1 更换料站
1. 请选择料站更换指令，按下 OK 按钮。
备注 )如果要使用 PCU 卸下料站托架时，请将 PCU 安装在机器上。
2. 显示料站托架或料盘单元 -LT 的卸下向导。请按下 OK 按钮。
30SYS-0298
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0275
PCU
30SYS-0299
LOCKENABLE
Module
1
12
Module
1
12
