SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第275页
SYS-AIMEX-9.0S 8. 辅助软件 AIMEX 系统手册 255 8.9.3 进行自动跟踪取得的设定 在显示了自动跟 踪画面后，点击画面右上方的 [Auto Trace Setting s]。 显示自动跟踪 设定 画面。 关于设定方法， 请参照辅助软件操 作手册的 [7.2 编辑自动跟 踪设定 ]。 8.9.4 自动跟踪取得中的机器画面 自动跟踪取得设定后的运转中， 当发生错误时，机器进行自动跟踪 ，然后进行异常停止。 30S…
8. 辅助软件 SYS-AIMEX-9.0S
254 AIMEX 系统手册
8.9 取得自动跟踪
进行了自动跟踪设定后，机器在发生错误时自动取得跟踪数据。
8.9.1 自动跟踪画面的显示
请点击在线监视器所显示的 [Auto Trace Data] 的链接图标
8.9.2 自动跟踪画面上所显示的项目和含义
在自动跟踪画面上显示发生的错误编码和发生时间。
30SYS-0801E
号码 项目名 说明
1 自动跟踪设定 点击后，移动到自动跟踪设定画面。
2 日期 时间 显示机器取得跟踪数据的时间。
3 模组 显示机器取得跟踪的模组号码。AIMEX 时，所显示的数字为机械
手号码。
4 错误编码 显示包含了跟踪数据的错误编码。
5 跟踪保存 点击错误编码后，就能够参照详细错误内容。
6 清除 点击后，所取得的跟踪数据被删除。
30SYS-0423E
1
2
6
3 45
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 8. 辅助软件
AIMEX 系统手册 255

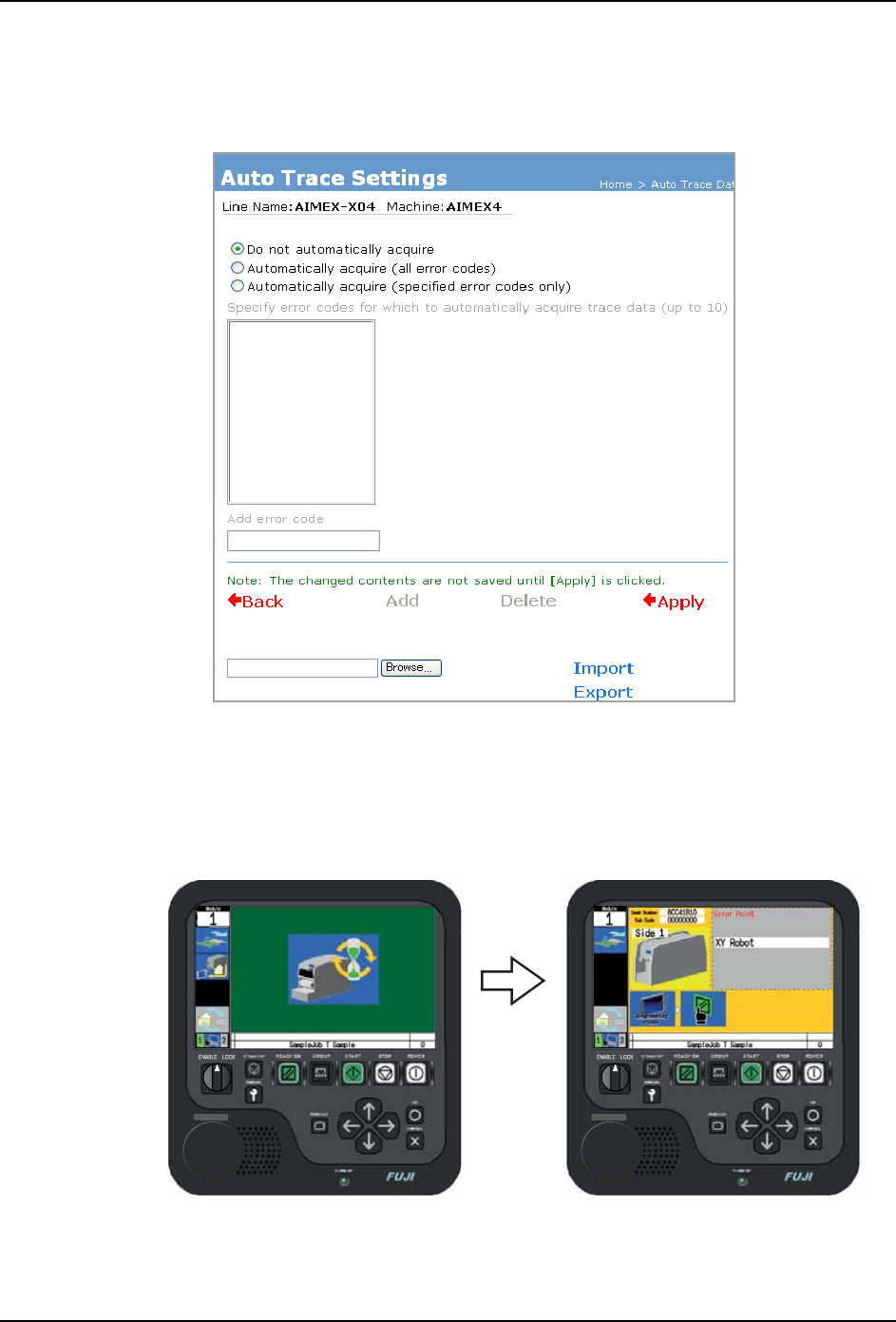

8.9.3 进行自动跟踪取得的设定
在显示了自动跟踪画面后，点击画面右上方的 [Auto Trace Settings]。显示自动跟踪设定
画面。
关于设定方法，请参照辅助软件操作手册的 [7.2 编辑自动跟踪设定 ]。
8.9.4 自动跟踪取得中的机器画面
自动跟踪取得设定后的运转中，当发生错误时，机器进行自动跟踪，然后进行异常停止。
30SYS-0424E
30SYS-0425S
㞾ࡼ䎳䏾পᕫЁ⬏䴶 ᓖᐌ㾷䰸ᇐ⬏䴶
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
8. 辅助软件 SYS-AIMEX-9.0S
256 AIMEX 系统手册

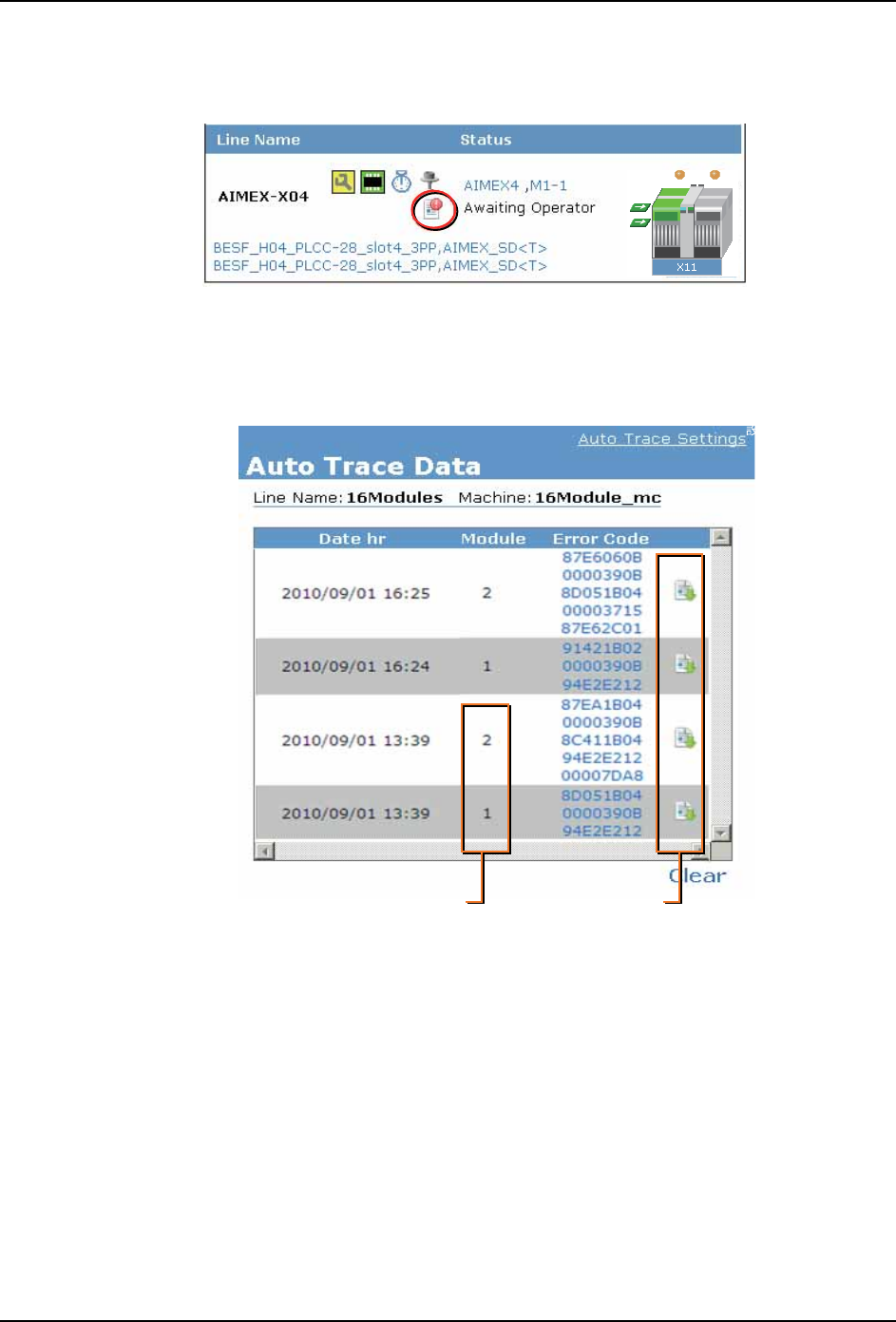

8.9.5 下载跟踪数据
1. 请点击在线监视器所显示的 [Auto Trace Data] 的链接图标。
备注 ) 存在跟踪数据时，图标上红色标记闪烁。
2. 点击自动跟踪画面上所显示的 [ 保存跟踪 ] 的图标，就能够下载该数据。
注意 )此处显示的跟踪数据在取得后一个星期后，被自动删除。
30SYS-0801E
30SYS-0426S
ᴎẄোⷕ ֱᄬ䎳䏾
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
