SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第282页

9. 各种功能的设定和管理 SYS-AIMEX-9.0S 262 AIMEX 系统手册 b. 设定值：右下 /X 方向 c. 设定值：右上 /Y 方向 d. 设定值：右上 /X 方向 e. 设定值：左上 /Y 方向 f. 设定值：左上 /X 方向 6<66 ᮍ৥ᑺ ᑺ ᑺ ᑺ 6<66 ᮍ৥ᑺ ᑺ ᑺ ᑺ 6<66 ᮍ৥ᑺ ᑺ ᑺ…

SYS-AIMEX-9.0S 9. 各种功能的设定和管理

AIMEX 系统手册 261

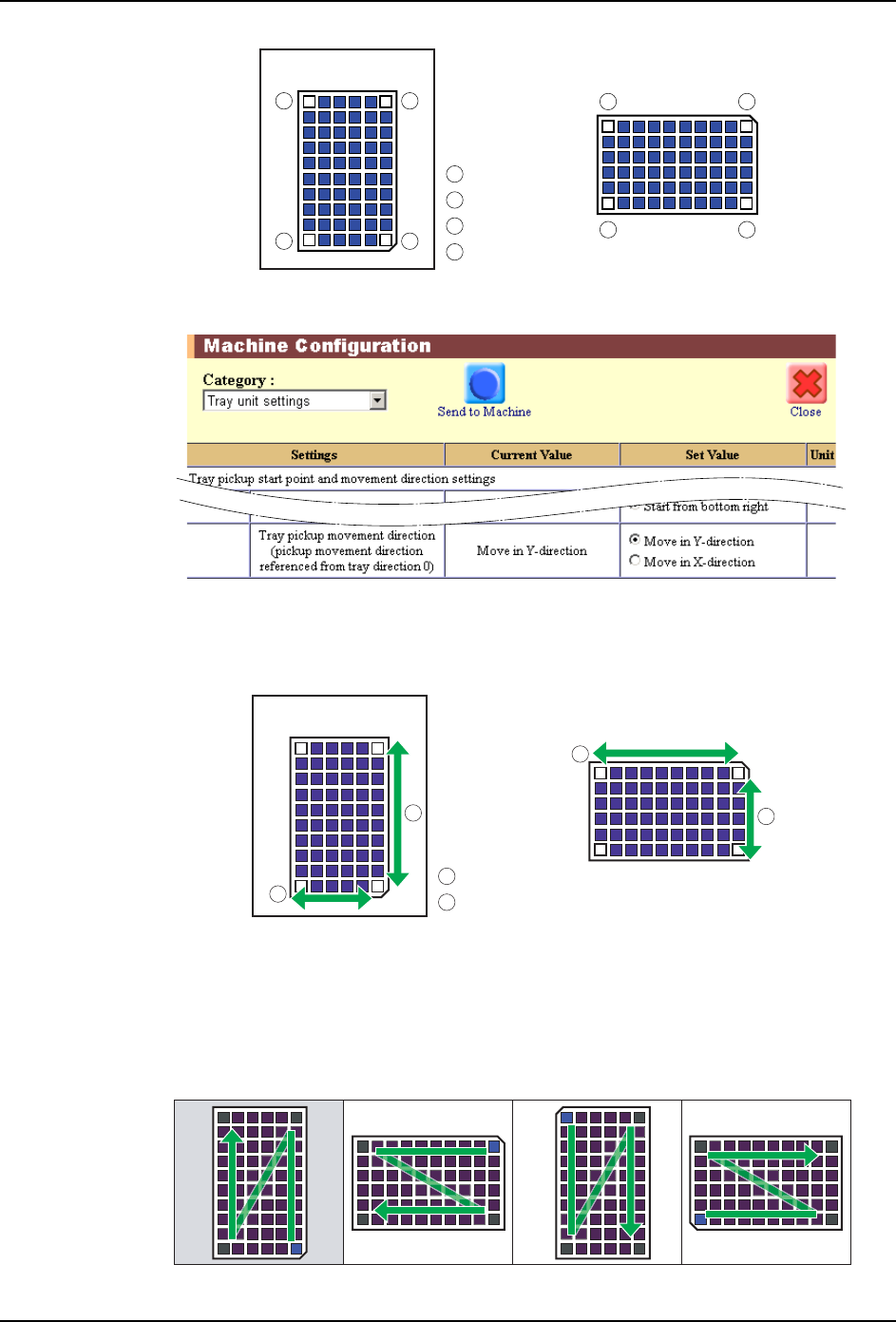

2. 在料盘吸取开始点和前进方向的设定中，请指定吸取方向。

·[Tray pickup movement direction]: 选择 [Move in Y-direction]

或者 [Move in X-direction]。

备注 )设定值是以料盘方向 0 为基准时的方向。

吸取顺序的动作列表

通过料盘单元吸取顺序设定，能够进行以下的动作。

a. 设定值：右下 /Y 方向（初始设定）

01SYS-0479S

ᮍ৥ᑺ

ᮍ৥ᑺ

ฝਅ

ฝ਄

Ꮐ਄

Ꮐਅ

01SYS-0481S

ᮍ৥ᑺ

ᮍ৥ᑺ

Yᮍ৥

Xᮍ৥

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

9. 各种功能的设定和管理 SYS-AIMEX-9.0S

262 AIMEX 系统手册

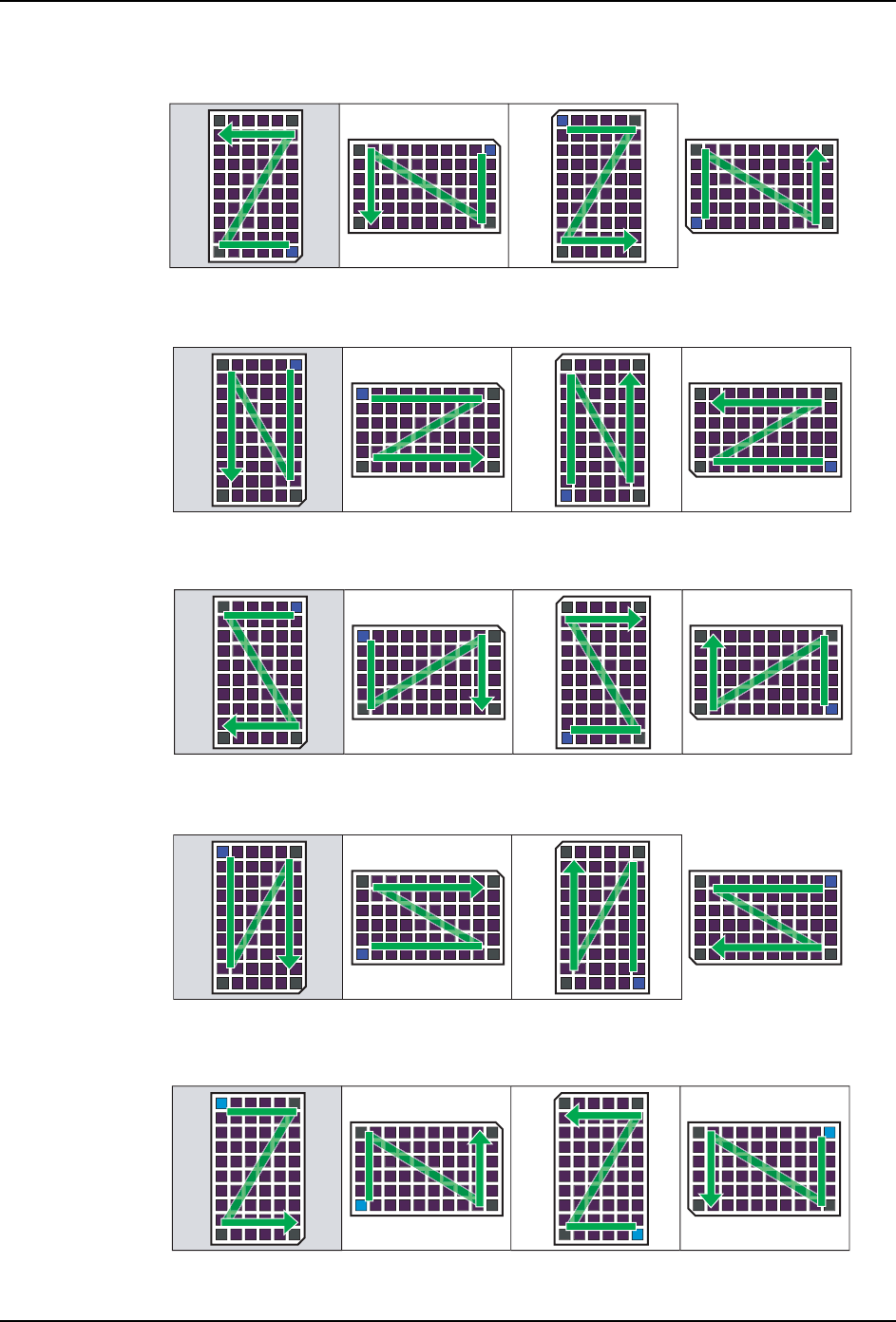

b. 设定值：右下 /X 方向

c. 设定值：右上 /Y 方向

d. 设定值：右上 /X 方向

e. 设定值：左上 /Y 方向

f. 设定值：左上 /X 方向

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

01SYS-0487S

ᮍ৥ᑺ ᑺ ᑺ ᑺ

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 9. 各种功能的设定和管理

AIMEX 系统手册 263

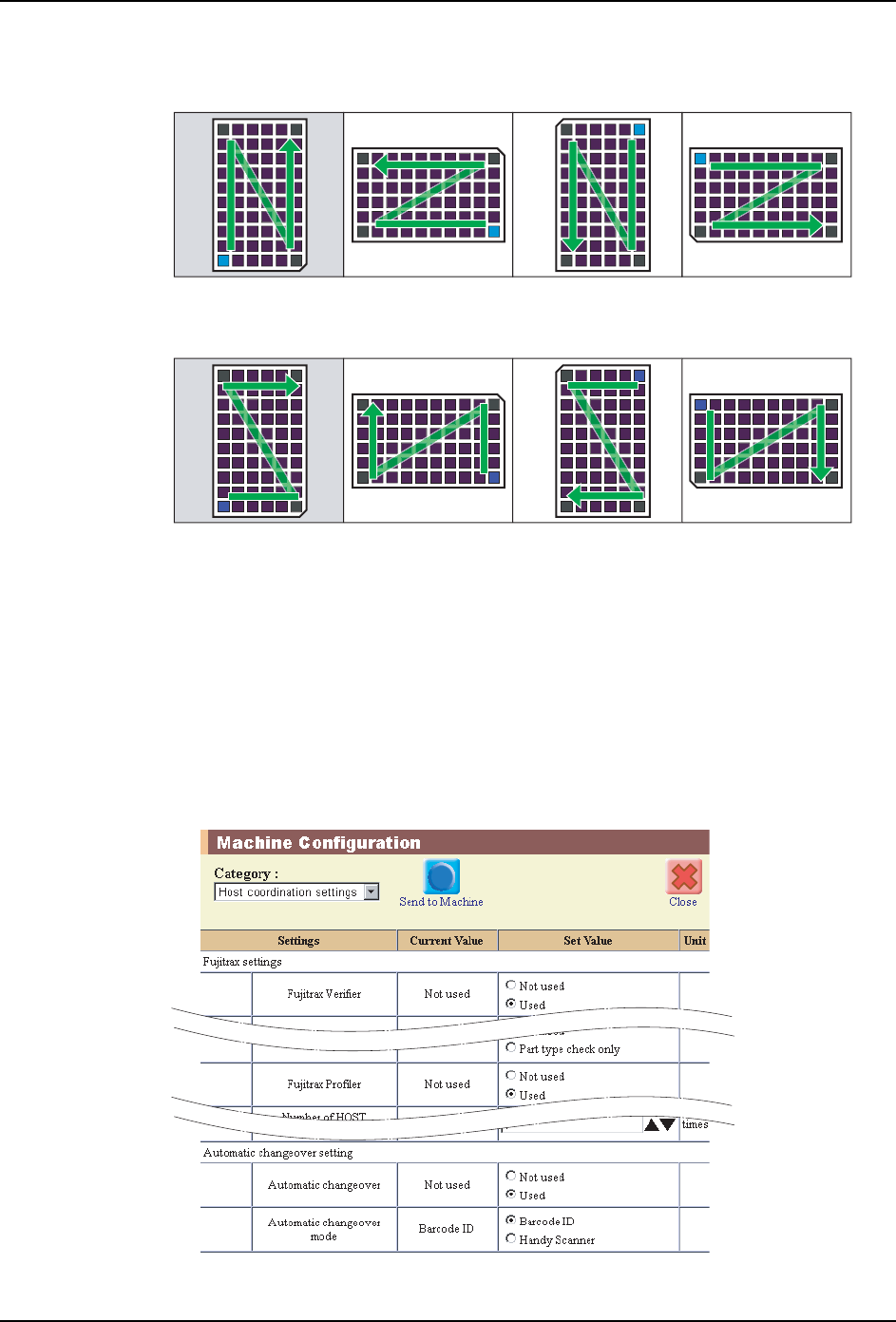

g. 设定值：左下 /Y 方向

h. 设定值：左下 /X 方向

料盘单元吸取顺序设定后的注意事项

向料盘单元补充了元件后，请不要变更[吸取开始点]或[吸取前进方向]的设定。否则有

可能发生以下异常。

a. 在料盘上还残留元件的情况下，显示料尽的向导画面。

b. 在没有元件的位置上进行吸取动作。

9.2.4 自动换线功能设定（条形码 ID 模式）

通过读取电路板所粘贴的条形码 ID，机器切换到对应 ID 的 Job, 并进行生产。

·[Use Verifier]：[Used]

01SYS-0488S

ᮍ৥ᑺ ᑺ ᑺ ᑺ

6<66

ᮍ৥ᑺ ᑺ ᑺ ᑺ

30SYS-0384E
