9. 各种功能的设定和管理 SYS-AIMEX-9.0S
264 AIMEX 系统手册
·[Use Profiler]：[Used]
·[Automatic changeover]：[Used]
·[Automatic changeover mode]：[Barcode ID]
为了使设定变成有效，还需要以下的作业。
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [
第 4 章 自动换线功能 ]。
a. 请设定各机器的 Fuji Central Sever 主机名。
备注 )请参照辅助软件操作手册 [5.1 进行 Fuji Central Sever 的设定 ]。
b. 请创建电路板种类列表。

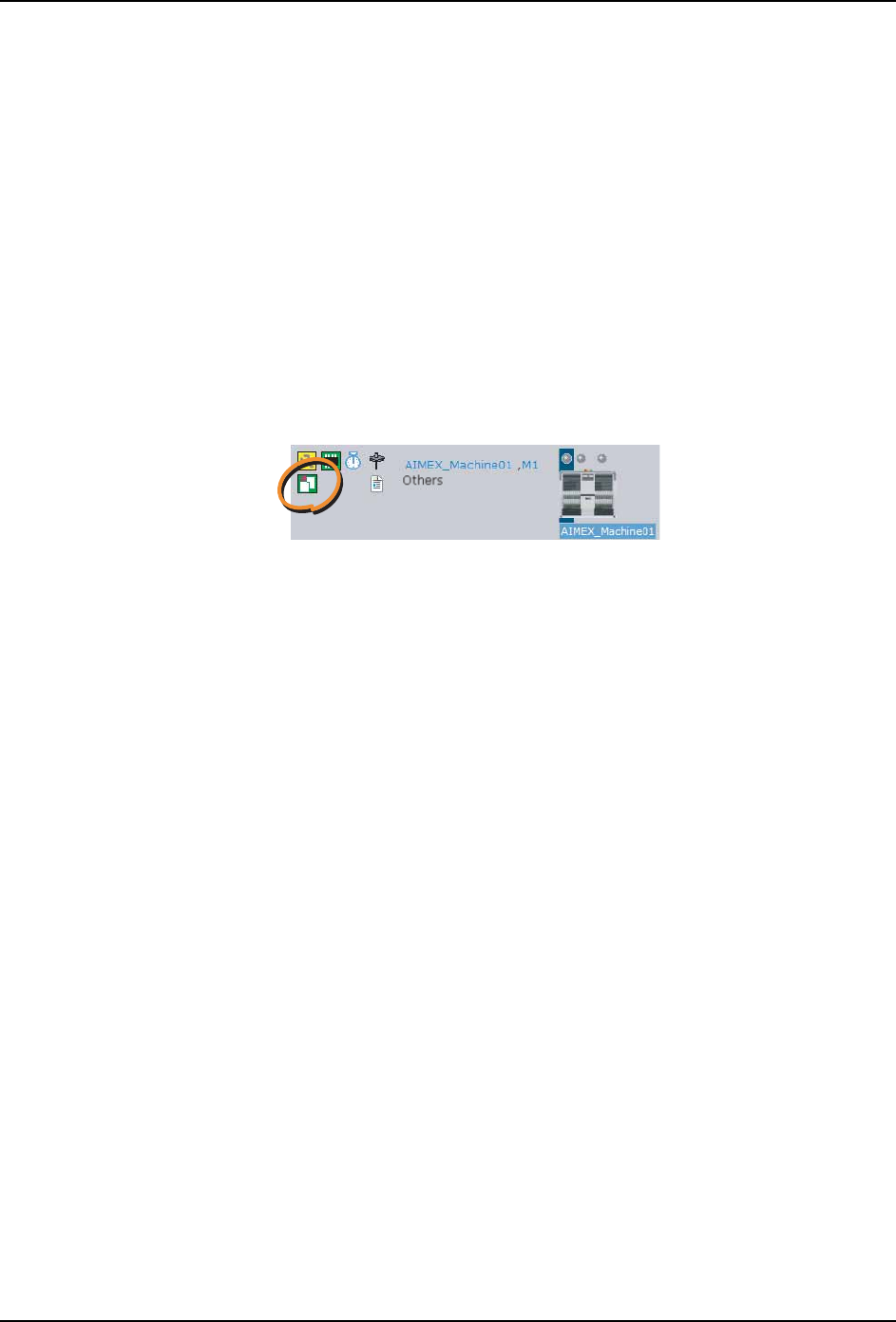

·从在线监视器进入生产计划进展监视器。
·选择页眉部的 [ 电路板种类编辑 ]。
·创建电路板种类列表。
备注 )请参照辅助软件操作手册 [5.5 编辑电路板种类列表 ]。
3. 在 Fujitrax Profiler 的 Web 编辑器中，选择 [System Settings]-[Profiling
Settings]。将 [Substrate conveyance at the time of scanning ID error] 设定为
[Do not permit conveyance]。
30SYS-0385E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 9. 各种功能的设定和管理
AIMEX 系统手册 265

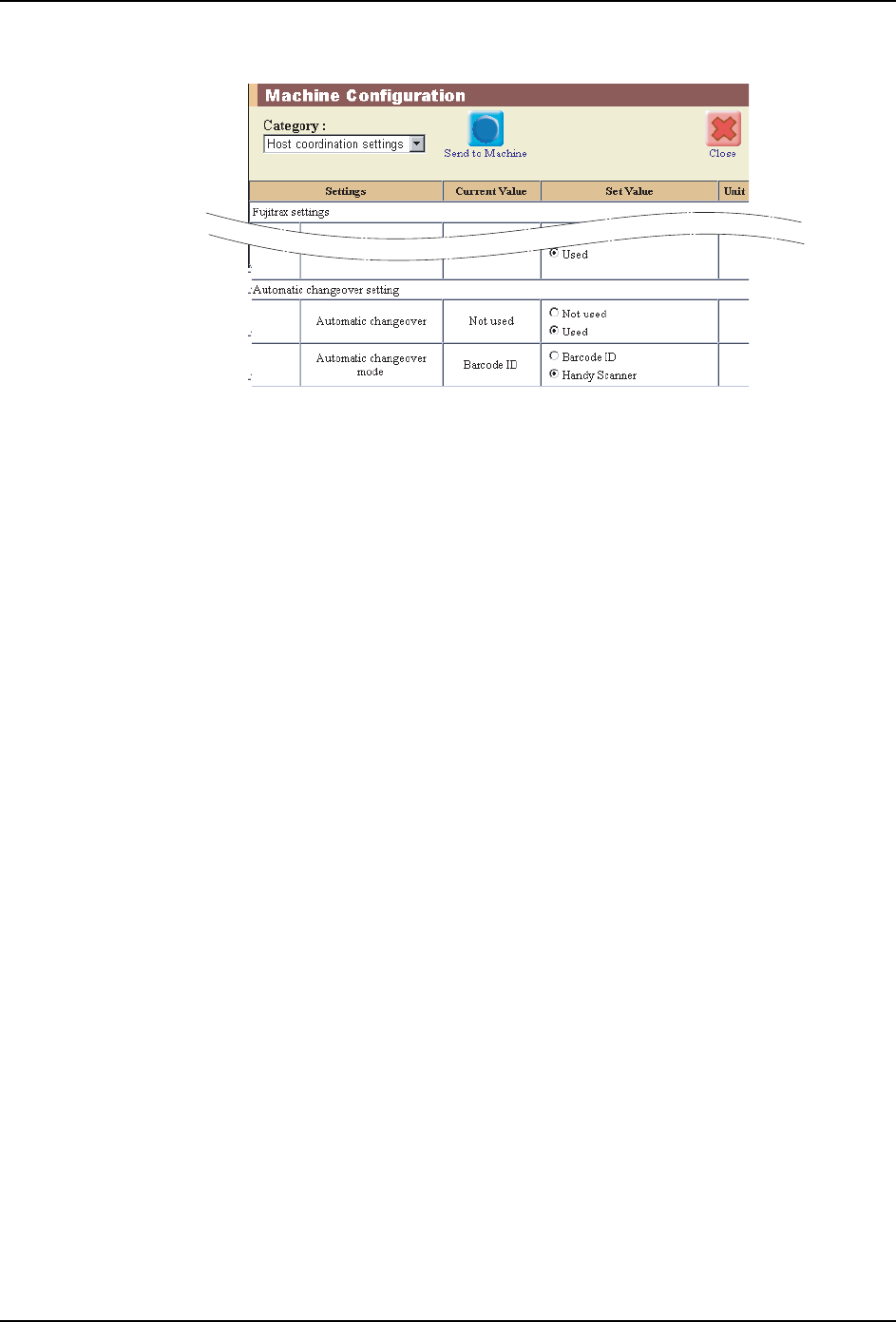

9.2.5 自动换线功能设定 （手持式扫描器模式）
·[Automatic changeover]：[Used]
·[Automatic changeover mode]：[Handy scanner]
为了使设定变成有效，还需要以下的作业。
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [
第 4 章 自动换线功能 ]。
a. 请注册要进行自动换线的生产线。
备注 )
1.详细内容请参照辅助软件操作手册 [4.5.2 注册要使用持式扫描器的自动换线功能的
生产线 ]。
2.进行双通道生产（不同 Job 的双通道生产）时，[Auto Recipe Function 设定生产线
画面 ] 上，请选择 [ 设定各通道各自的条形码 ID] 的项目。
b. 请创建设备 （生产线、机器）与条形码 ID 的关联表格。
备注 )请参照辅助软件操作手册 [4.5.3 创建设备与条形码 ID 的关联表格 ]。
c. 请创建生产 Job 与元件种类 ID 的关联表格。
备注 )
1.请参照辅助软件操作手册 [4.5.4 创建生产 Job 与条形码 ID 的关联表格 ]。
2.只是在电路板种类编辑器画面上所选择的通道，在生产时进行 Job 切换。如果要进行
两通道的换线，请选择 [All]。
30SYS-0386E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
9. 各种功能的设定和管理 SYS-AIMEX-9.0S
266 AIMEX 系统手册

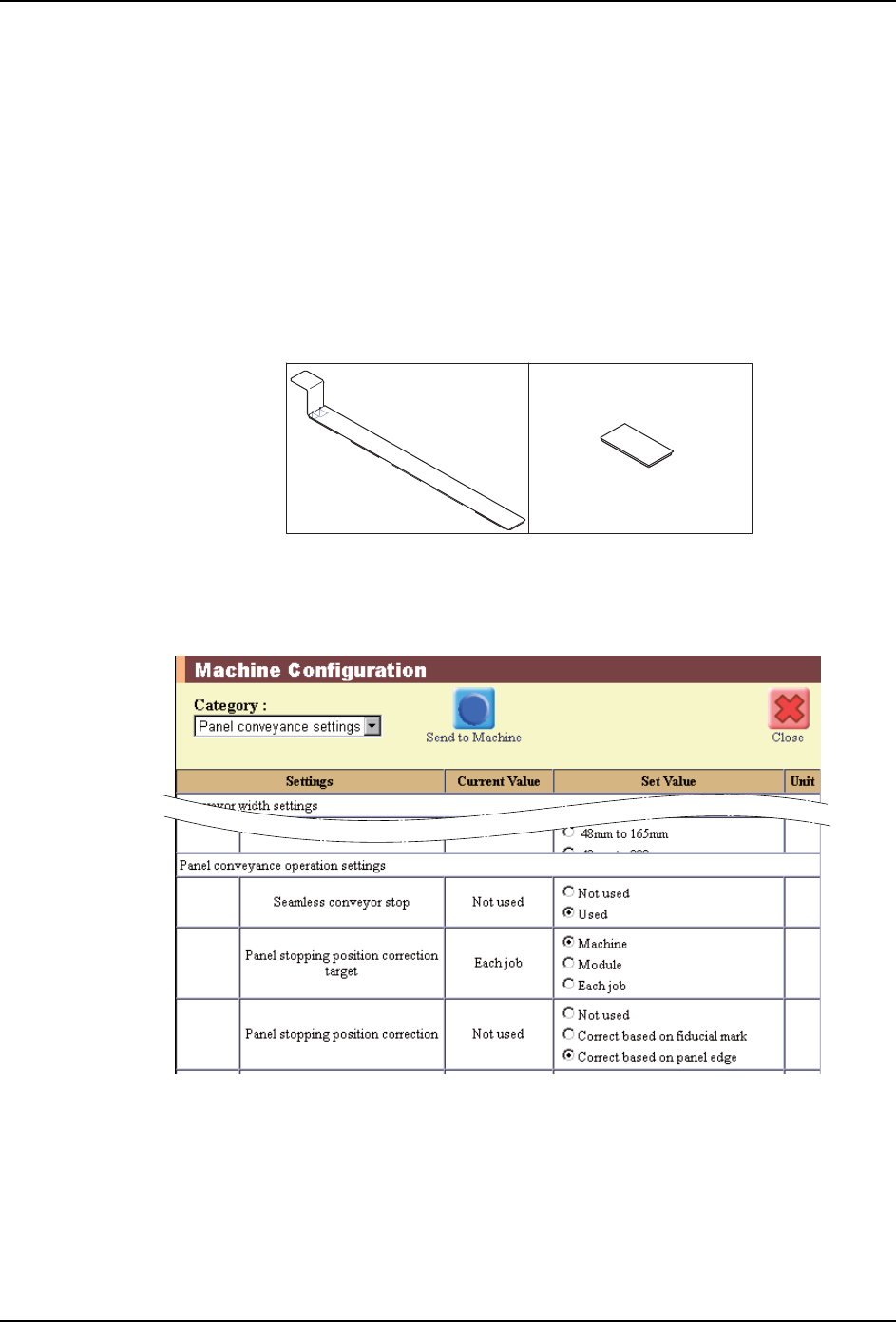

9.2.6 电路板停止位置补正功能设定
是一种补正被载入到机器内的电路板停止位置的功能。当由于电路板的重量或尺寸不同而
导致停止位置波动等情况时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
a. 检测 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
b. 检测电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了
防止支撑板的反射光，必须设置低反射板。
·检测电路板轮廓时，请在 Job 中进行电路板轮廓顺序的设定。详细请参照 [AIMEX
系列编程手册 ]。
1. 请进行电路板搬运动作设定。
·[Panel stopping position correction target]：选择 [Machine]、[Module] 或
者 [Job]。
·[Panel stopping position correction]：选择 [Correct based on fiducial
mark] 或者 [Correct based on panel edge]。
6<66
Ԣডᇘᵓ
$㉏ൟ
೒ো˖$$$0[[ ೒ো˖$$$1[[
%㉏ൟ
30SYS-0204aE
