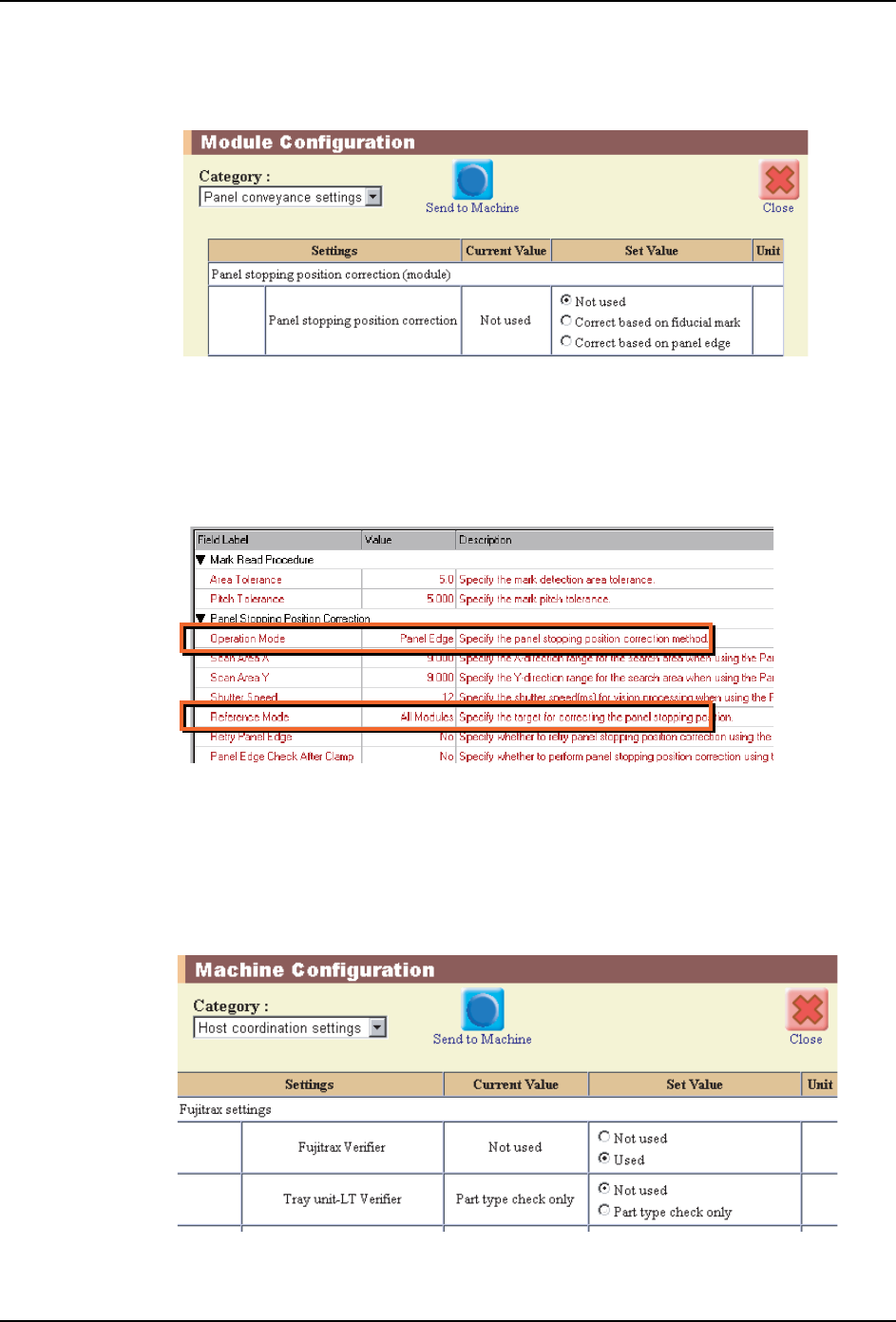

2. 在 [Panel stopping position correction target]中,如果选择了[Module]，在按下
[Send to Machine] 后，请在 [Module Configuration] 画面中进行对象模组的电路板搬
运功能设定。
·[Panel stopping position correction]：选择 [Correct based on fiducial
mark] 或者 [Correct based on panel edge]。
3. 在 [Panel stopping position correction target]中,如果选择了[Job]，需要在
[Machine Configuration] 中进行以下的设定。详细内容请参照 [AIMEX IIS 编程手册
]。
9.2.7 料盘单元 -LT 补充动作设定
此处，说明将料盘箱A或B作为补充料盘箱进行设定的方法。将2个料盘箱设定为生产用
（初始料站）和补充用 （次料站），操作者通常向补充用料盘箱补充元件。
1. 请进行 Fujitrax 设定。
·[Fujitrax Verifier]：[Not used]
30SYS-0205E
30SYS-0399
30SYS-0207E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
9. 各种功能的设定和管理 SYS-AIMEX-9.0S
268 AIMEX 系统手册
·[Tray unit-LT/lTW Verifier]：[Not used]
备注 )请将以上的其中一个设定为 [Not used]。
2. 进行料盘单元 LT/lTW 补充动作设定。
·[Tray unit-LT/lTW resupply]: [Part resupply from magazine A]
or [Part resupply from magazine B]
3. 设定料盘的次料站转换条件。
·[Alternate tray change condition]：[Parts out]
为了将设定变成有效，Job 需要被设定为如下。
a. 在 Machine Configuration 内的项目 [Feeder Setup] 的设定中，将以下料槽的
Status 设定为 [Reserved]。
·料盘单元 -LT 时：[10-1] ～ [12-2]
b. 请将生产用料盘箱设定为初始料站。
c. 优化后，将补充用料盘箱设定为次料站。
备注 )详细内容请参照 AIMEX 系列编程手册。
30SYS-0208E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 9. 各种功能的设定和管理
AIMEX 系统手册 269
9.2.8 料盘动态次料站补充功能的设定
料盘动态次料站补充是料盘单元 -LT/LTW 的补充动作之一。请将 2 个料盘箱设定为生产用
和补充用。运用此功能时，操作员对设定为次料站的任何空料槽进行元件补充。
使用此功能时，料盘单元 -LT/LTW 需要对应料盘动态次料站补充功能。
· 带条形码读取器的料盘单元
· 带 RFID 标记的托架
关于次料盘移动顺序
进行料盘动态次料站补充时，向次料盘的移动顺序存在 3 个不同动作。可以根据料站配置
（Job）和机器功能设定 （辅助软件）选择移动顺序。
a. 移动顺序 A
b. 移动顺序 B
c. 移动顺序 C
生产料盘箱内的料盘配置
（Job）
在初始料盘的托架上配置次料盘。
料盘动态次料站补充设定
（机器功能设定）
-
动作
1. 从初始料盘供应元件。
2. 元件料尽后，替换为作为补充料盘箱的次料盘。
3. 使用替换的料盘供应元件。
生产料盘箱内的料盘配置
（Job）
区别有初始料盘的托架，在其他托架上配置次料盘。
料盘动态次料站补充设定
（机器功能设定）
生产料盘箱优先
动作
1. 从初始料盘供应元件。
2. 元件料尽后，替换为作为补充料盘箱的次料盘。
3. 使用生产料盘箱内的次料盘供应元件。
生产料盘箱内的料盘配置
（Job）
区别有初始料盘的托架，在其他托架上配置次料盘。
料盘动态次料站补充设定
（机器功能设定）
补充料盘箱优先
动作
1. 从初始料盘供应元件。
2. 元件料尽后，替换为作为补充料盘箱的次料盘。
3. 使用替换的料盘供应元件。
(*) 补充料盘箱内的次料盘全部用完后再开始使用生
产料盘箱内的次料盘。
