SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第291页

SYS-AIMEX-9.0S 9. 各种功能的设定和管理 AIMEX 系统手册 271 3. 进行料盘单元功能的设定。 · 「料盘单元 LT/LTW 补充动作设定」：「从料盘箱 A 开始补充」或者「从料盘箱 B 开始补充」 · 「料盘供給順序」: 「料槽号顺序」 · 「料盘动态次料站补充的料站移动顺序」: 「生产料盘箱优先」或者「补充料盘箱优先」备注 ) 1.使用移动顺序 A 时，可以进行任何一种设定。 2.设定料盘供給…

9. 各种功能的设定和管理 SYS-AIMEX-9.0S

270 AIMEX 系统手册

设定步骤

1. 请进行 Fujitrax 设定。

·「Fujitrax Verifier 功能」：「使用」

·「料盘单元 LT/LTW Verifier 功能」：「元件种类确认 + 位置检查」

2. 设定料盘上的次料站移动条件。

·「料盘上的次料站移动条件」：「元件料尽」

30SYS-0844E

01SYS-0895E

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 9. 各种功能的设定和管理

AIMEX 系统手册 271

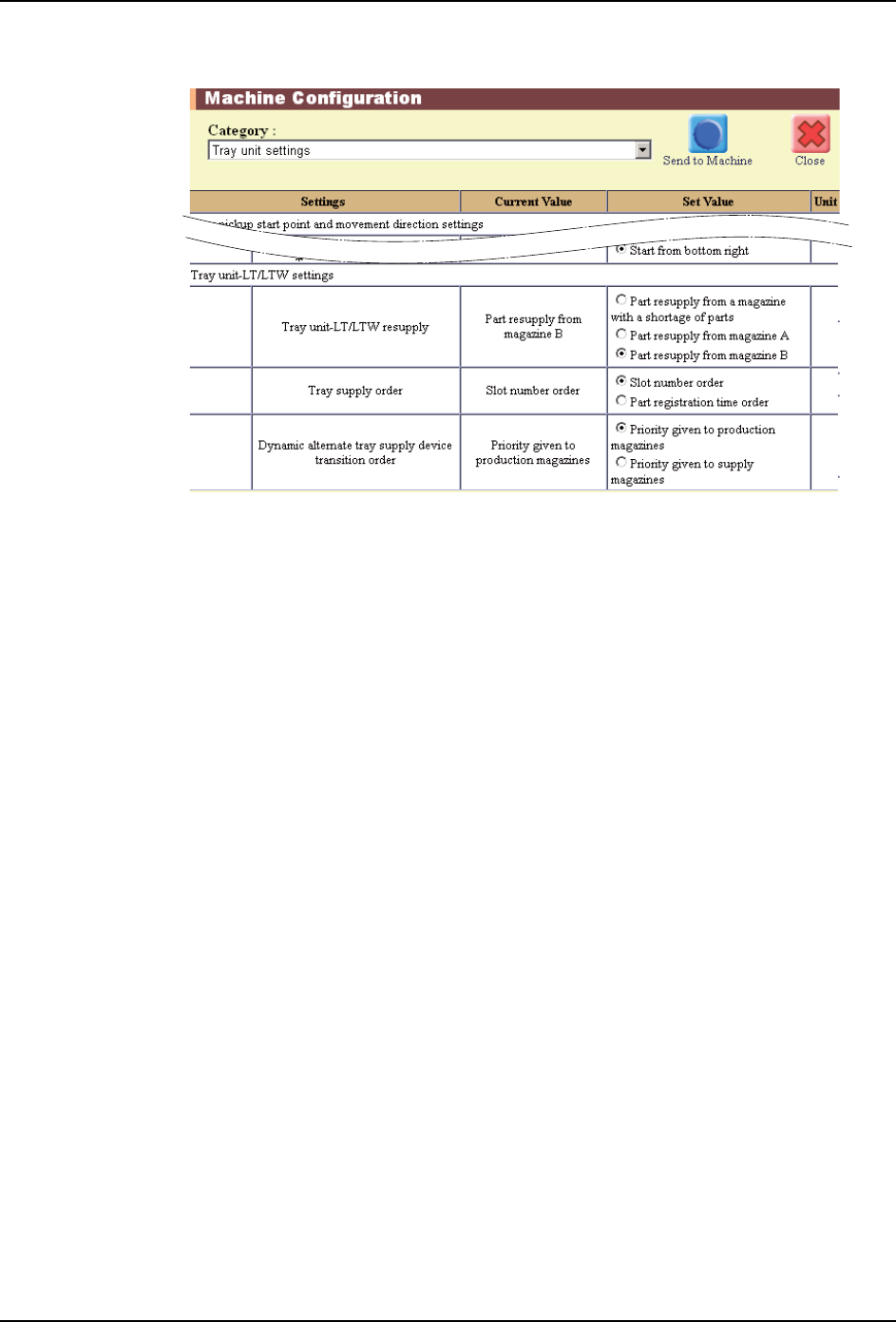

3. 进行料盘单元功能的设定。

·「料盘单元 LT/LTW 补充动作设定」：「从料盘箱 A 开始补充」或者「从料盘箱 B

开始补充」

·「料盘供給順序」: 「料槽号顺序」

·「料盘动态次料站补充的料站移动顺序」:

「生产料盘箱优先」或者「补充料盘箱优先」

备注 ) 1.使用移动顺序 A 时，可以进行任何一种设定。

2.设定料盘供給順序时，如果想要优先使用之前元件，请设定为「元件登录时间顺序」。

注意事项

要使设定有效，Job 必须设定如下。

a. 设定生产用料盘箱中的所有初始料站。

·移动顺序 A 时：在初始料盘的托架上配置次料盘。

·移动顺序 B,C 时：区别有初始料盘的托架，在其他托架上配置次料盘。

b. 选择 Machine Configuration 的「Feeder Setup」标签页，将生产用料盘箱所有料

槽的 Status 设定为「Fixed」。

c. 选择 Machine Configuration 的「Feeder Setup」标签页，将补充用料盘箱所有料

槽的 Status 设定为「Reserved」。

d. 进行优化。

备注 ) 详细请参照 AIMEX 系列编程手册。

30SYS-0846E

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

9. 各种功能的设定和管理 SYS-AIMEX-9.0S

272 AIMEX 系统手册

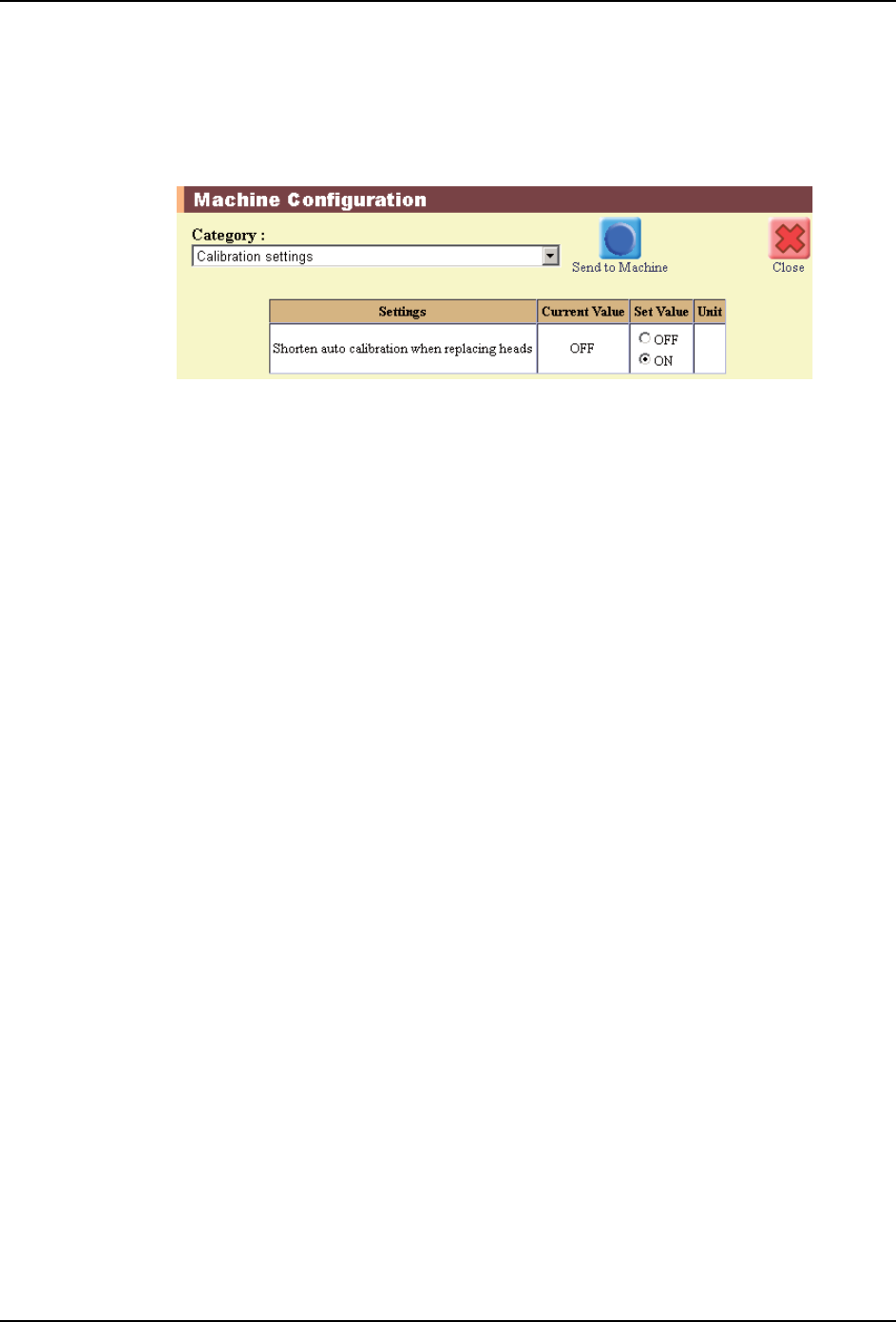

9.2.9 更换工作头时的校正时间缩短功能

缩短更换了工作头后的自动校正时间的功能。

通常，机器在每次更换头后进行自动校正。但是，通过保存使用过的工作头校正结果，省去

了再次使用时的校正。

·[Shorten auto calibration when replacing heads]：[ON]

01SYS-0586E

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
