9. 各种功能的设定和管理 SYS-AIMEX-9.0S
278 AIMEX 系统手册

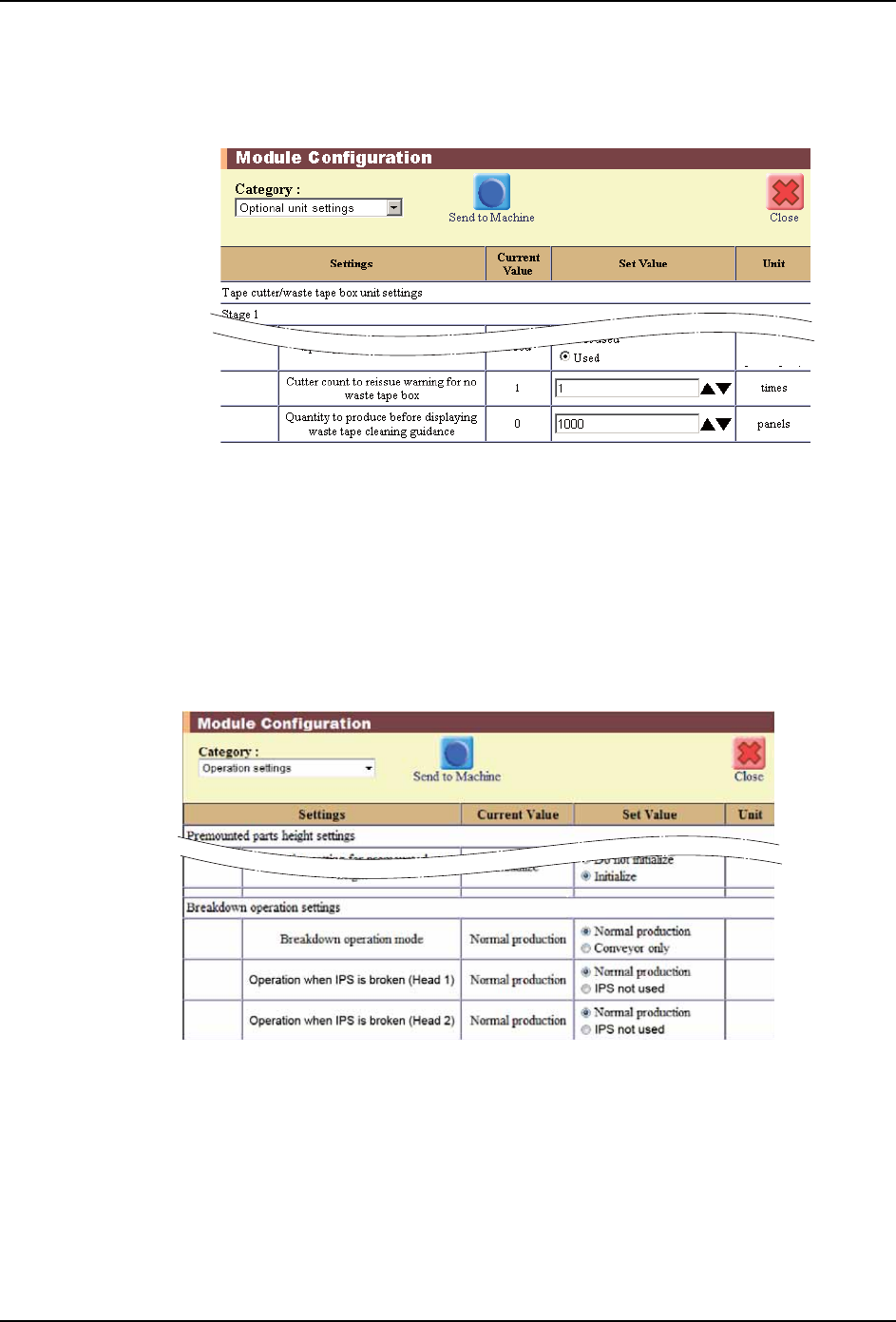

9.3.5 设定进行废料带箱清扫向导的生产电路板块数
如果继续生产，废料带箱内就会积满废料带。进行此设定后，能够在操作画面上提示清扫废
料带箱。
·[Quahtity to produce before displaying waste tape cleaning guidance]：
[0 ～ 9999]
每当完成了设定块数的生产后，在操作画面上显示废料带箱清扫向导。
9.3.6 IPS 故障时运用功能设定
在安装了 V12 工作头的模组上，不使用 IPS 功能进行生产的功能。请在使用 IPS 功能出现
故障的 V12 工作头继续执行生产时运用。
·「Operation when IPS is broken Head 1」
或 「Operation when IPS is broken Head 2」：「IPS not used」
安装修理的工作头到机器上，在进行通常生产时，需要进行自动校正值的重新测定。
30SYS-0812E
30SYS-0868-E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 9. 各种功能的设定和管理
AIMEX 系统手册 279
9.4 取得机器信息
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据和影像信息可以有助于解
决问题。

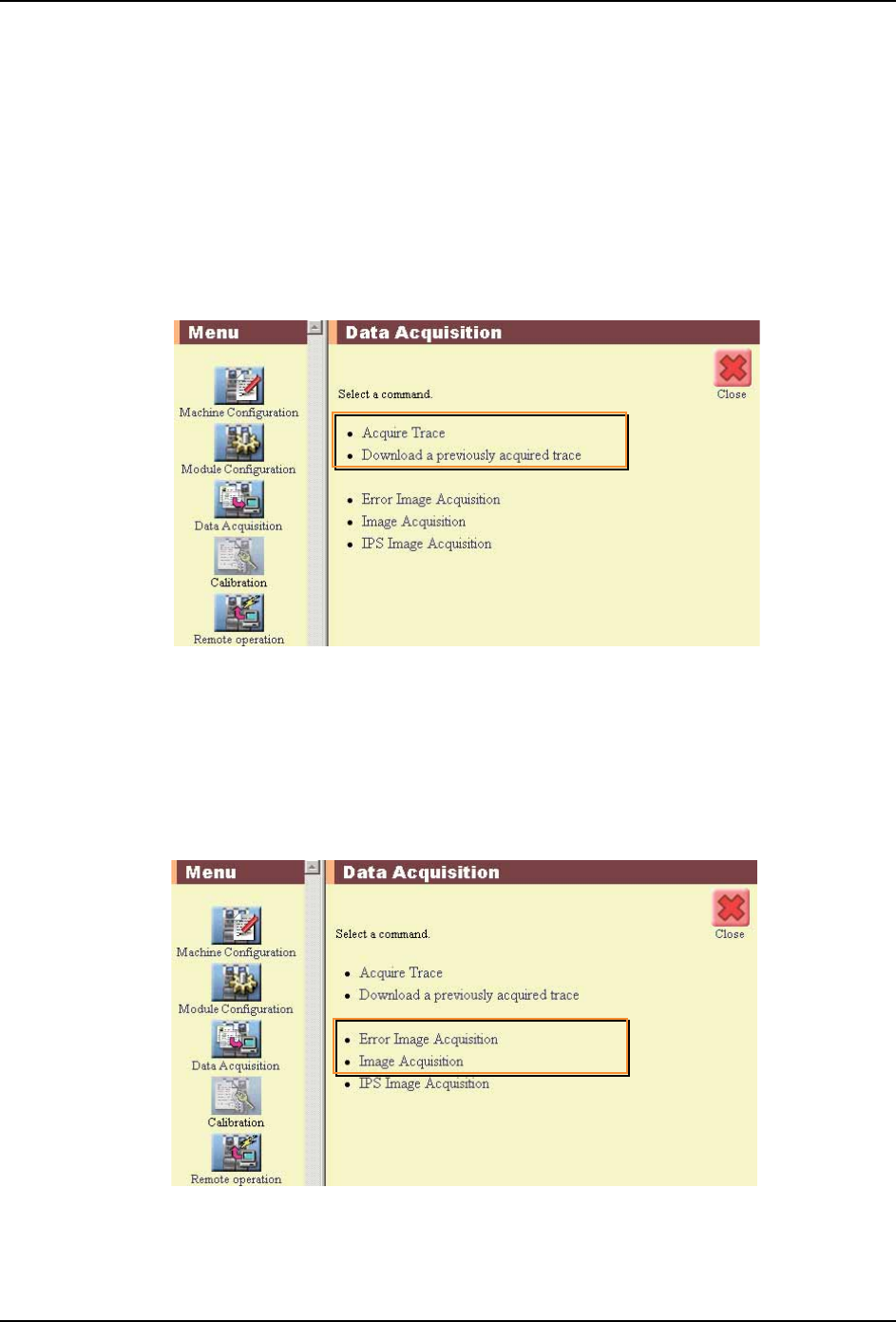

9.4.1 跟踪数据的取得
跟踪数据的获取分 2 个阶段进行。首先，通过服务器获取来自模组的跟踪数据，然后通过本
地 PC 获取服务器所获取的跟踪数据。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[4 机器的跟踪 ]。
9.4.2 影像信息的取得
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。从机器上获取
元件的影像信息存在着 2 种模式 （仅仅显示发生错误的影像信息和显示模组内的所有的影
像信息的模式）。使用 ImageViewer 软件后，就可以显示已下载的影像信息。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[5 影像处理错误的故障排除 ]。
NXTAS0022aE
NXTAS0023aE
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
9. 各种功能的设定和管理 SYS-AIMEX-9.0S
280 AIMEX 系统手册
9.5 固有值管理
固有值管理的菜单中也包括了矩阵测定等的用户通常不使用的指令。

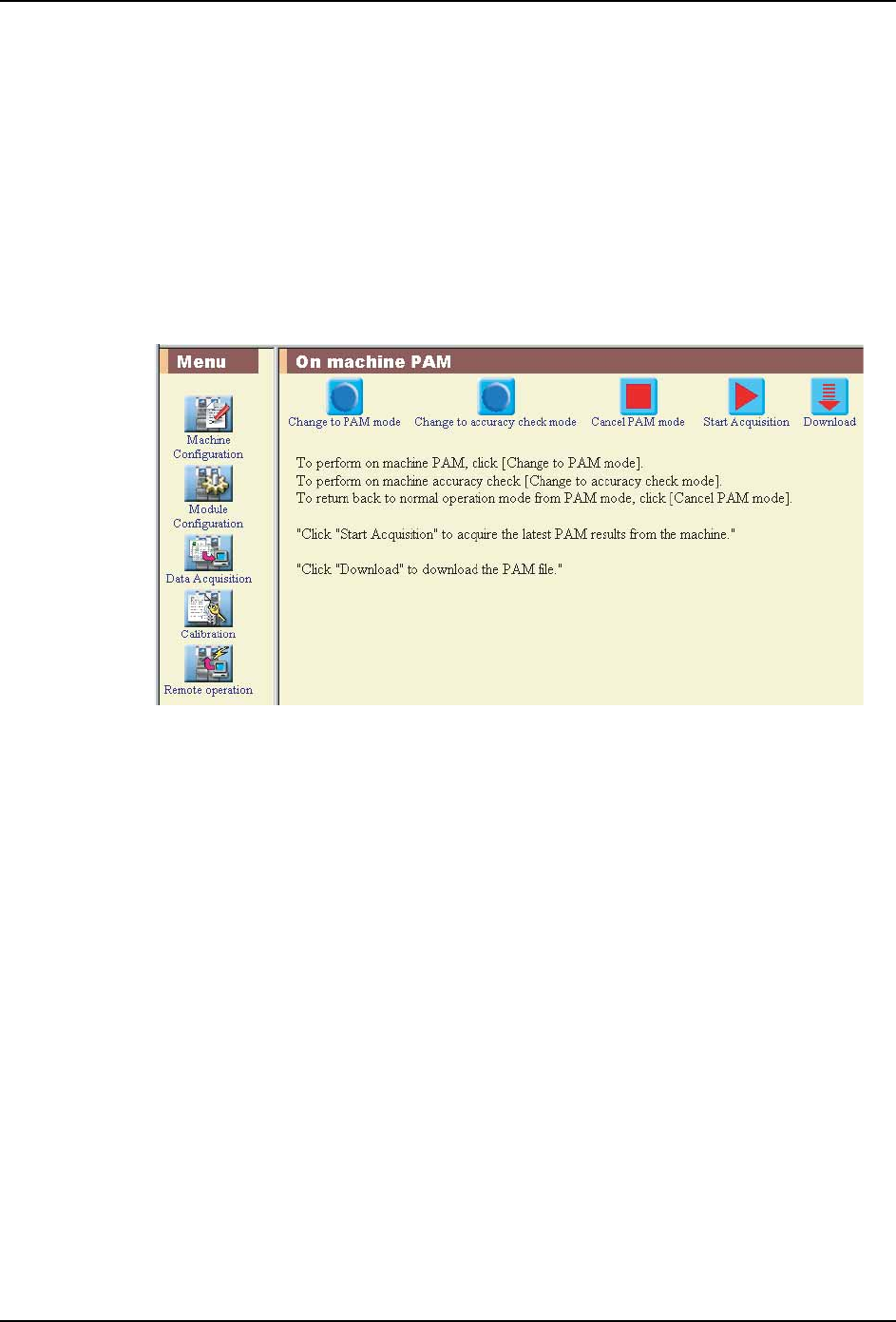

9.5.1 关于机上 PAM
以机器单体进行贴装，测定贴装精度的功能。进行机上 PAM 时，辅助软件相关的操作如下。
·对象模组的 PAM 模式设定
·PAM 测定结果的取得
·向模组发送修正文件
另外，PAM 测定作业时，需要专用的治具和正确的步骤。有关 PAM 测定的详细内容，请参照
[AIMEX 机械手册 ] 的 [9. 调整 ]。
9.5.2 关于模组相机固有值测定
在无元件相机的模组中也能够使用 V12 工作头进行生产。这时，不能取得根据使用元件相机
的校正而得到的精度补正值。因此，需要在生产前进行模组相机固有值测定。
另外，进行模组相机固有值测定时，在模组中需要元件相机。
加载固有值测定软件
首先请加载固有值测定软件。
1. 请向安装辅助软件的 PC 安装固有值测定软件。
备注 )请将软件保存在 PC 的 \fujiweb\masweb\directload\DEV_LEVEL 文件夹内。
2. 按下机器侧的操作面板的 MANUAL 按钮，显示手动指令画面。
3. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
4. 并且选择自我诊断示意图，按下 OK 按钮。
5. 请确认操作画面上所显示的示意图已经从沙漏变到了 Engineering Panel。
6. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Remote Operation]。
