SYS-AIMEX-9.0S 9. 各种功能的设定和管理
AIMEX 系统手册 281

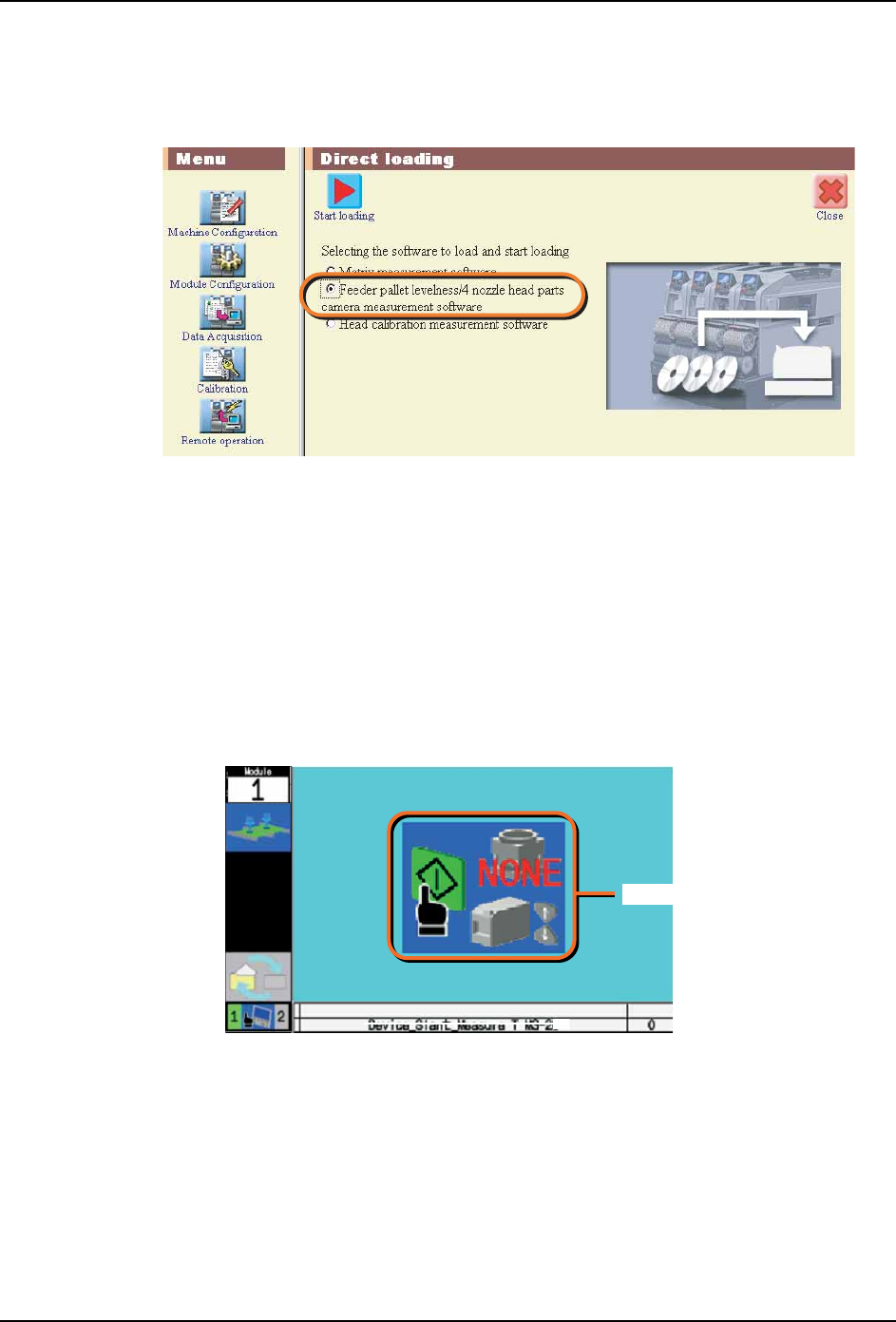

7. 点击 [Direct loading]。
8. 请选择 [Feeder pallet levelness/4 nozzle head parts camera measurement
software]。
9. 请点击 [Start loading]。
备注 )之后，测定用软件被加载到模组中。加载结束后，模组自动重新启动，变成测定模式。
10.请按下操作面板的 POWER 按钮。
模组相机固有值测定和数据的保存
加载固有值测定软件后，请按如下步骤测定模组相机固有值。
1. 请从 Fuji Flexa 处向机器传输生产 Job。
2. 请按下操作面板的箭头键 （上下），选择 [ 模组相机固有值测定 ]。
3. 请按下 START 按钮。机器开始测定。
4. 测定结束后，将测定值保存到 PC 中。
a. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Calibration]。
b. 从 [ 固有值管理 ] 菜单中选择 [Module camera calibration data]。
01SYS-0437E
6<66
㒘Ⳍᴎ᳝ؐ⌟ᅮ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
9. 各种功能的设定和管理 SYS-AIMEX-9.0S
282 AIMEX 系统手册

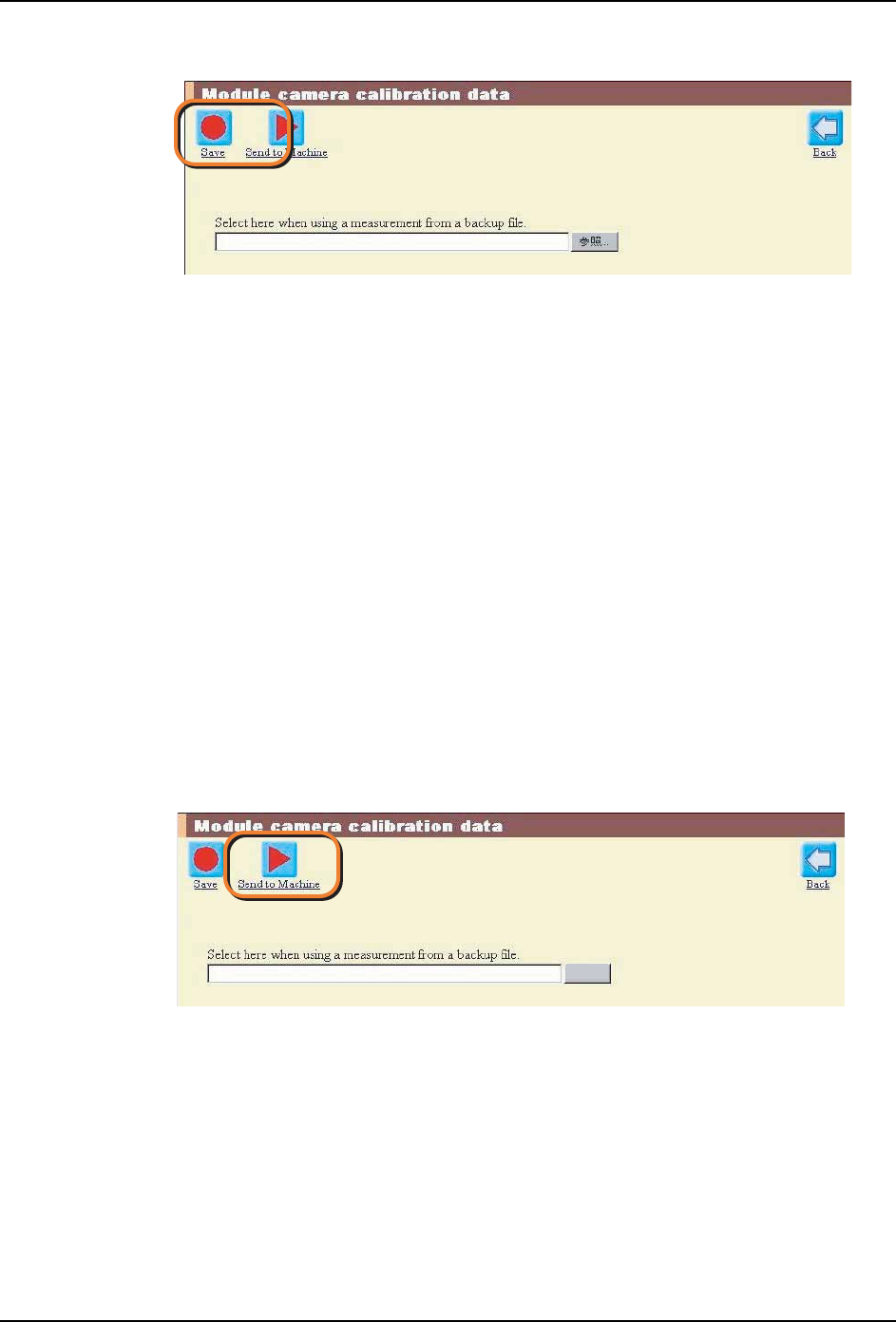

c. 请执行 [Save]。
备注 )此时的文件名为 “ 模组序列号 _cam.dat”。
5. 结束数据的保存后，点击 [Close] 就会返回到主菜单。
6. 机器在确认了数据的保存后，返回到 START 等待画面。
备注 )测定完成后，如果按下操作面板的 OK 按钮，在不保存测定值数据的情况下也能够返回
到 START 等待画面。
将模组相机固有值测定数据注册到机器中
由于 CPU 箱的更换等导致机器失去了测定数据时，请按照以下的步骤将模组相机固有值测定
数据从 PC 中注册到机器。
1. 请向模组加载固有值测定软件。详细作业内容请参照前述的 [ 料站倾斜测定用软件的直
接加载。
2. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Calibration]。
3. 从 [ 固有值管理 ] 菜单中选择 [Module camera calibration data]。
4. 点击 [Browse...]。从所显示的对话框中选择被保存在 PC 中的所选择的模组的模组相机
固有值测定数据。
5. 请点击 [Send to Machine]。所选择的文件被发送到模组中。
6. 结束数据的传送后，点击 [Close] 就会返回到主菜单。
01SYS-0439E
01SYS-0440E
Browse
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 9. 各种功能的设定和管理
AIMEX 系统手册 283
9.6 远程操作
9.6.1 单元软件的版本更新
选择远程操作菜单中的 [ 软件版本更新 ]，更新被搭载到机器上的各单元软件的版本。
操作方法请参照 "11.2 单元软件的版本更新 "。
9.6.2 控制软件的版本更新
选择远程操作菜单中的 [ 机器应用程序版本更新 ]，更新机器的控制软件的版本。
操作方法请参照 "11.1 控制软件的版本更新 "。

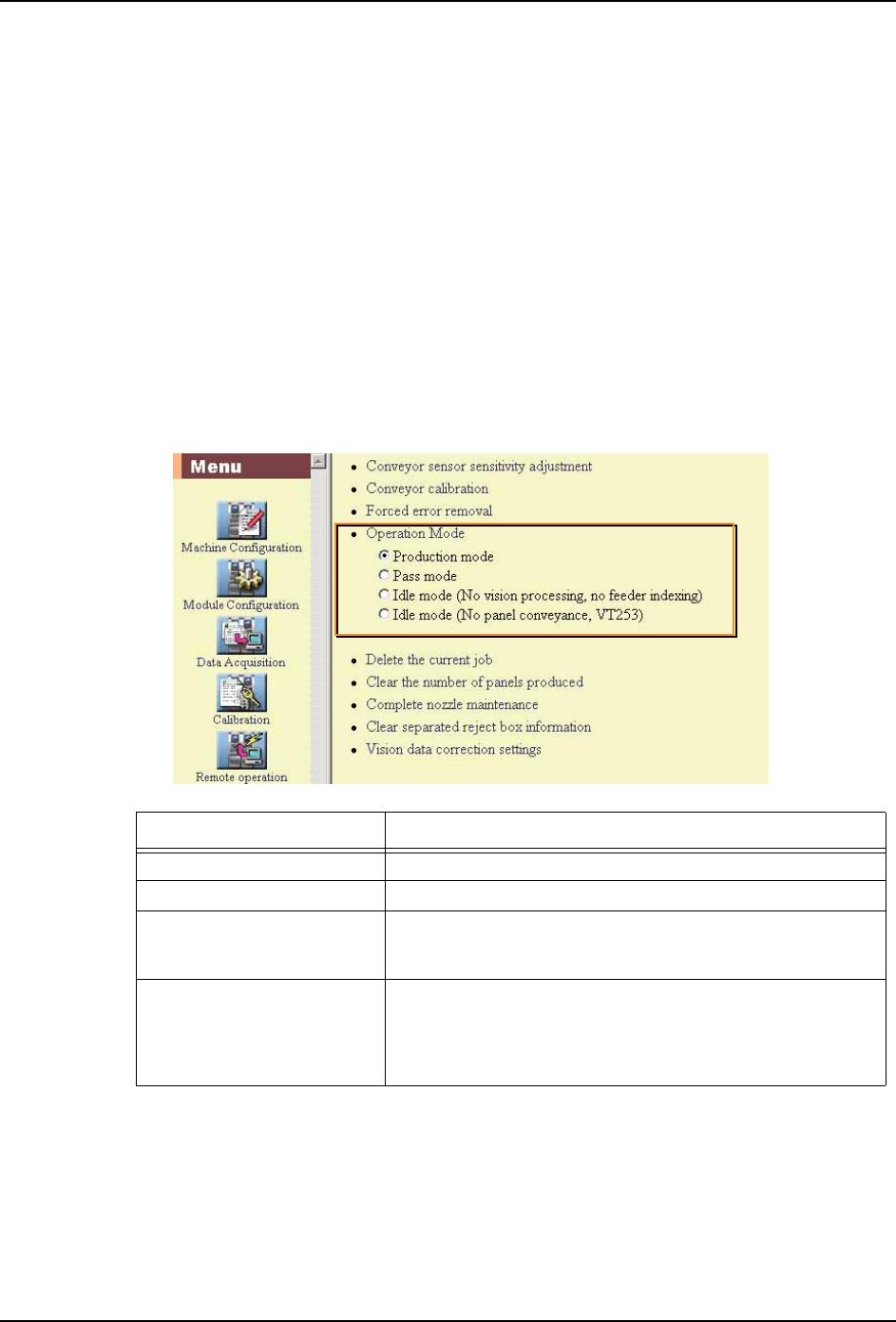

9.6.3 生产模式设定
生产模式存在 4 种模式。
1. 选择要设定空运转的模组，单击 [Remote Operation]。
2. 从 [ 生产模式设定 ] 一览表中选择生产模式。
3. 单击 [Start] 后，就会将指令传输给所选择的模组。
4. 指令的传输结束后，单击 [Close]，返回到远程指令菜单。
模式 含义
通常生产模式 进行生产。
传送模式 只进行电路板搬运。
空运转
（无影像处理和供料器不送
料）
不进行电路板上的定位点或元件的影像处理及供料器的送
料动作。
空运转
（不搬运电路板、VT253）
进行元件的吸取和供料器的送料动作，按照 Vision Type
253 进行所有元件的影像处理。此时，不进行模组之间的
电路板的搬运 / 送出动作。
请对照 Vsion Type，变更 Job 的 PD。
