9. 各种功能的设定和管理 SYS-AIMEX-9.0S
286 AIMEX 系统手册
9.6.7 IPS 亮度调整指定
出厂时对 IPS 亮度进行数值调整的指令。此指令的对象为搭载以下工作头的模组。
•H08MQ, H12HSQ, V12
备注 ) 固件版本需要 V2.01 以上。
请在进行了工作头的维修保养 （荧光贴纸的清扫和更换、镜头和棱镜的清扫、取下工作头
盖罩后进行亮度调整等）之后，实行 IPS 亮度调整指定。

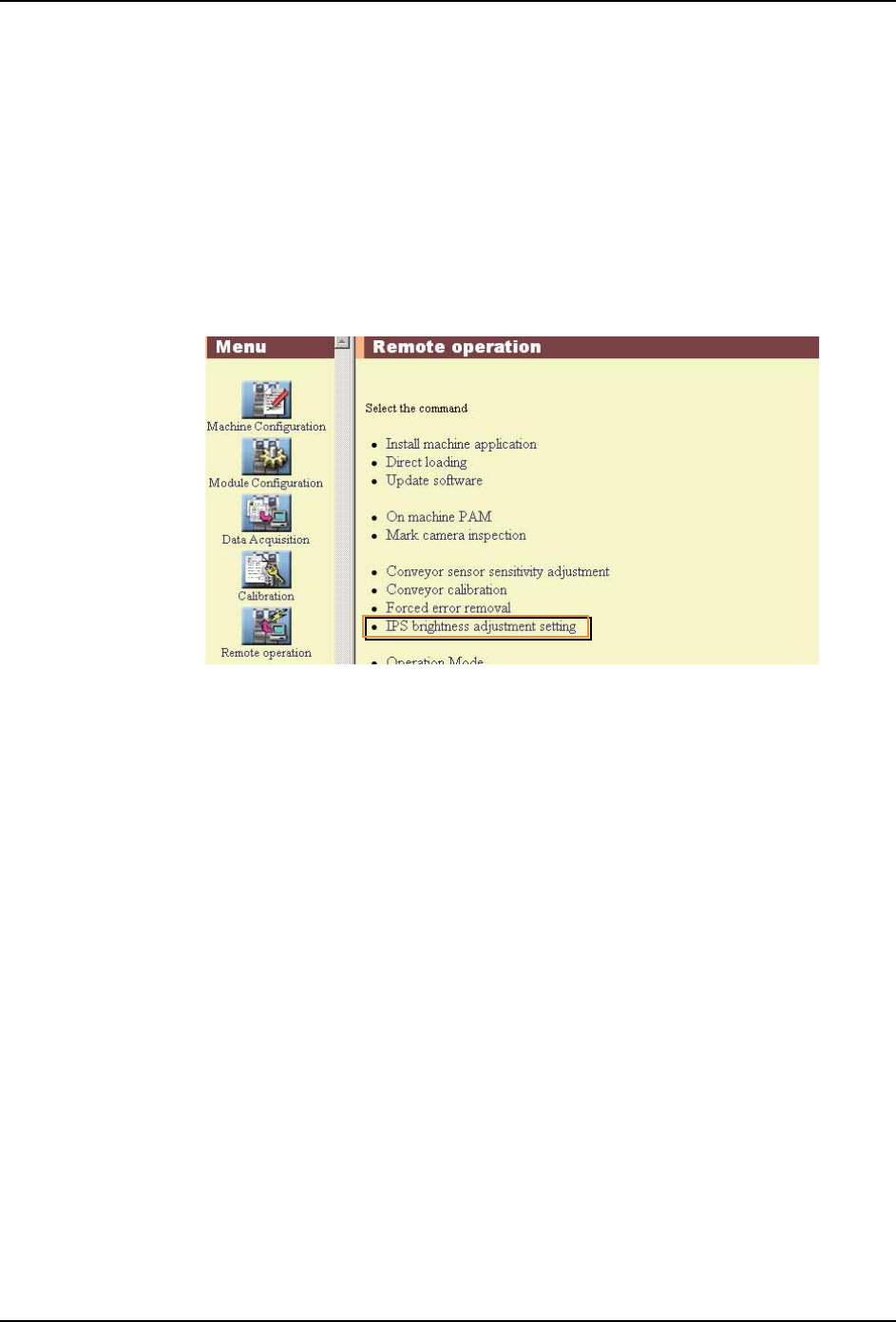

1. 选择 IPS 亮度调整指定的模组后，单击 「远程操作」。
2. 单击 「IPS 亮度调整指定」。
3. 单击 「开始」后，选择模组进行安装工作头的 IPS 亮度的调整。
4. 指令结束后单击 「关闭」，返回远程指令菜单。
01SYS-0941E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 10. 各种软件工具的使用方法
AIMEX 系统手册 287
10. 各种软件工具的使用方法
在 AIMEX 系统 DVD 内，存放了以下列举的软件工具。此处，说明各种软件工具的使用方法。
软件 说明
Image Viewer 用于显示从机器上取得的影像。可以显示影像信息、影像处理
的详细信息、以及所发生的错误。
该软件通过 DVD 安装到客户端 PC 后使用。
存在于 DVD 的基本目录的 ViewerSoft 文件夹内。
NetworkSetting 进行基座的网络设定。
变更网络设定时，需要知道基座当前的 IP 地址。
无需安装这个软件。存在于 DVD 的 AIMEX 文件夹内。
VersionUp 用于将当前的控制软件版本变更为光盘的版本。
进行版本更新时，有必要预先知道需要版本更新的基座的当前
IP 地址。
没有必要安装这个软件，存在于 DVD 的 AIMEX 文件夹中。仅仅
在使用辅助软件不能更新机器控制用软件时才使用这个软件。
EmergencyInstaller 因为某种错误原因，不能正常地进行各种项目的版本更新时使
用。将要版本更新的项目直接与 PC 连接，使软件运行。
使用该软件时，请执行 DVD 的 AIMEX\Tool 文件夹内的安装程序
[ToolsInstall.msi]。
MotionToolMini 伺服记数器值的显示、AIMEX 机器的伺服参数的版本更新、以及
进行原来位置的复位时使用。
该软件存在于 DVD 的 AIMEX\Tool 文件夹内，请安装该软件。
TcpIpSetting 在基座处于紧急模式下引导时，用于变更基座的网络设定。与
NetworkSetting 工具不同，即使不知道当前的 IP 地址也可以
进行操作。软件在紧急模式下使用默认值 IP 地址进行基座的搜
索。
该软件存在于 DVD 的 AIMEX\Tool 文件夹内，请安装该软件。
EquipmentCheck 能够进行所指定模组的各单元的信息取得和 I/O 状态及单动动
作的确认。是一种在进行维修保养时及发生故障时帮助进行恢
复作业的工具。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作业。
另外。使用该软件也能够取得机器侧的 Job。
数据编辑后，将变更反映到总目录中并进行向机器重新传送编
辑数据。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中所编辑的 Job 进行基本
的检查。
条件是创建 AIMEX 用 Job 时要使用的 Fuji Flexa 被安装着。请
从辅助软件的下载处下载数据检查安装程序。
IPS Viewer 在运用带元件侧面识别功能的工作头期间，将通过辅助软件取
得的根据 IPS(Intelligeng Parts Sensor) 的各种判定结果，在
PC 上进行确认的工具。除了可以通过影像确认吸嘴的状态和元
件的吸取状态等，也可以确认判定时使用的参数。
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
10. 各种软件工具的使用方法 SYS-AIMEX-9.0S
288 AIMEX 系统手册
10.1 Image Viewer
使用这个软件可以显示及检查从机器处取得的影像的影像处理结果。
10.1.1 Image Viewer 的安装
1. 将收录有软件的光盘插入光盘驱动器中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击光盘内的 [PMemu.exe]。
3. 请从 [ 管理电脑终端用 ] 的菜单中选择 [ 安装管理电脑终端用支持工具 ]。
4. 在安装组件的选择画面中，选择 [ViewerSoft]，点击 [ 下一步 ]。软件被安装，显示最
后的步骤。
5. 单击 [ 结束 ]，结束安装。

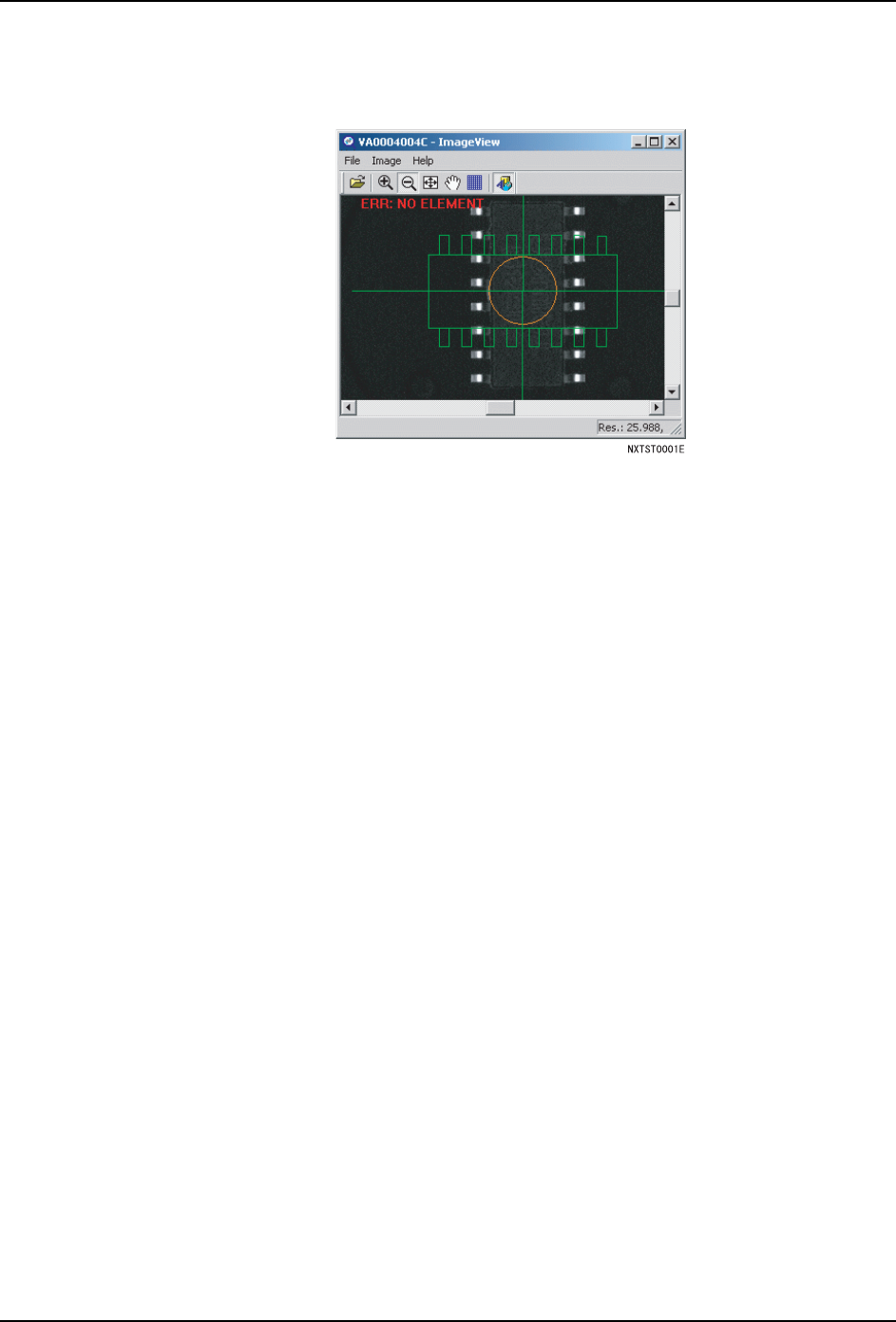

10.1.2 由 Image Viewer 进行影像的检查
1. 单击 [ 开始 ]，指向 [ 程序 ] 后显示出 [ImageViewer]。单击 [ImageViewer] 后，打开
[ImageView]。
2. 从[文件]菜单处单击[打开]。
3. 指定从机器处下载的影像文件的目录。
4. 双击所选择的文件，在画面上显示出影像文件。
备注 )软件安装后，双击下载的影像文件后，就可以打开 Image Viewer 内的影像。
5. 从 [Image] 菜单处单击 [Display Result] 后，就会进入影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 数据检查结束后，从 [ 文件 ] 菜单处单击 [Exit]，关闭 Image Viewer。
