10. 各种软件工具的使用方法 SYS-AIMEX-9.0S
296 AIMEX 系统手册
1. 请按下操作面板的 START 按钮。
2. 校正结束后，按下 CYCLE STOP 按钮，停止机器。
3. 请使用 I/O 监视器 （EquipmentCheck tool）等，确认工作头和伺服已经接通了电源。
下一步，显示伺服位置。
1. 启动 MotionToolMini，连接到要显示伺服位置的机械手。
2. 单击 [Wake]，显示出 [Wake Setting] 对话框。
3. 单击 [OK] 后，尝试伺服的启动。有时启动伺服要花费一分钟。启动伺服后，脉冲显示伺
服位置。
10.5.4 转储文件的接收
1. 启动 MotionToolMini，连接到要取得转储文件的机械手。
2. 单击 [Dump]，显示出 [ 另存为 ] 对话框。
3. 指定转储文件的保存目录和文件名后，按下 [ 保存 ] 时，就会以指定的文件名保存从伺
服系统中取得的文件。
10.5.5 跟踪文件的接收
1. 启动 MotionToolMini，连接到要取得跟踪文件的机械手。
2. 单击[跟踪]，显示出[另存为]对话框。
3. 指定跟踪文件的保存目录和文件名后，按下 [ 保存 ] 时，就会以指定的文件名保存从伺
服系统中取得的文件。
10.5.6 由 MotionToolMini 显示伺服的详细内容
1. 启动 MotionToolMini，连接到要显示详细内容的机械手。
2. 单击 [ 网络 ]，在 [Servo Network] 对话框上显示出关于伺服系统的详细信息。
10.5.7 由 MotionToolMini 显示错误
1. 启动 MotionToolMini，连接到要显示错误内容的机械手。
2. 单击 [ 错误 ]，在 [ 错误 ] 对话框上显示出有关错误的信息。
10.5.8 MTReset 的使用
如果没有 Fuji 的代理店的指示，请不要使用这个功能。这个功能在清除马达的绝对值译码
器的旋转计数时使用。错误地使用这个功能时会成为故障的原因。除非进行修理，否则有可
能一直不能使用模组。
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 10. 各种软件工具的使用方法
AIMEX 系统手册 297
10.6 TcpIpSetting
基座在使用紧急模式启动时，为了变更基座的网络设定而使用。
另外，CPU 的配置如下所示。
10.6.1 准备作业
请事先进行以下准备作业。
1. 请准备软件 DVD。需要与机器安装软件相同版本的 DVD。
2. 将机器的主电源开关 OFF 后，取下 CPU 正面的输送槽或者盖罩等。详细请参照 AIMEX 机
械手册的 「7. 部件的更换」- 「模组 CPU 箱的更换」，或者 「基座 CPU 箱的更换」。
3. 请准备交叉以太网电缆。需要可以连接模组和 PC 的长度。
备注 ) 根据使用 PC 的情况，也可以使用直通电缆进行连接。
NXTST0007E
30SYS-0458S
ջ䴶1
㧨෎ᑻCPUⱘ䜡㕂㧪
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
10. 各种软件工具的使用方法 SYS-AIMEX-9.0S
298 AIMEX 系统手册
10.6.2 设定步骤
1. 请使用所准备的电缆，连接 CPU 箱和 PC。
2. 将 PC 的 IP 地址变更为 “169.254.0.200”。

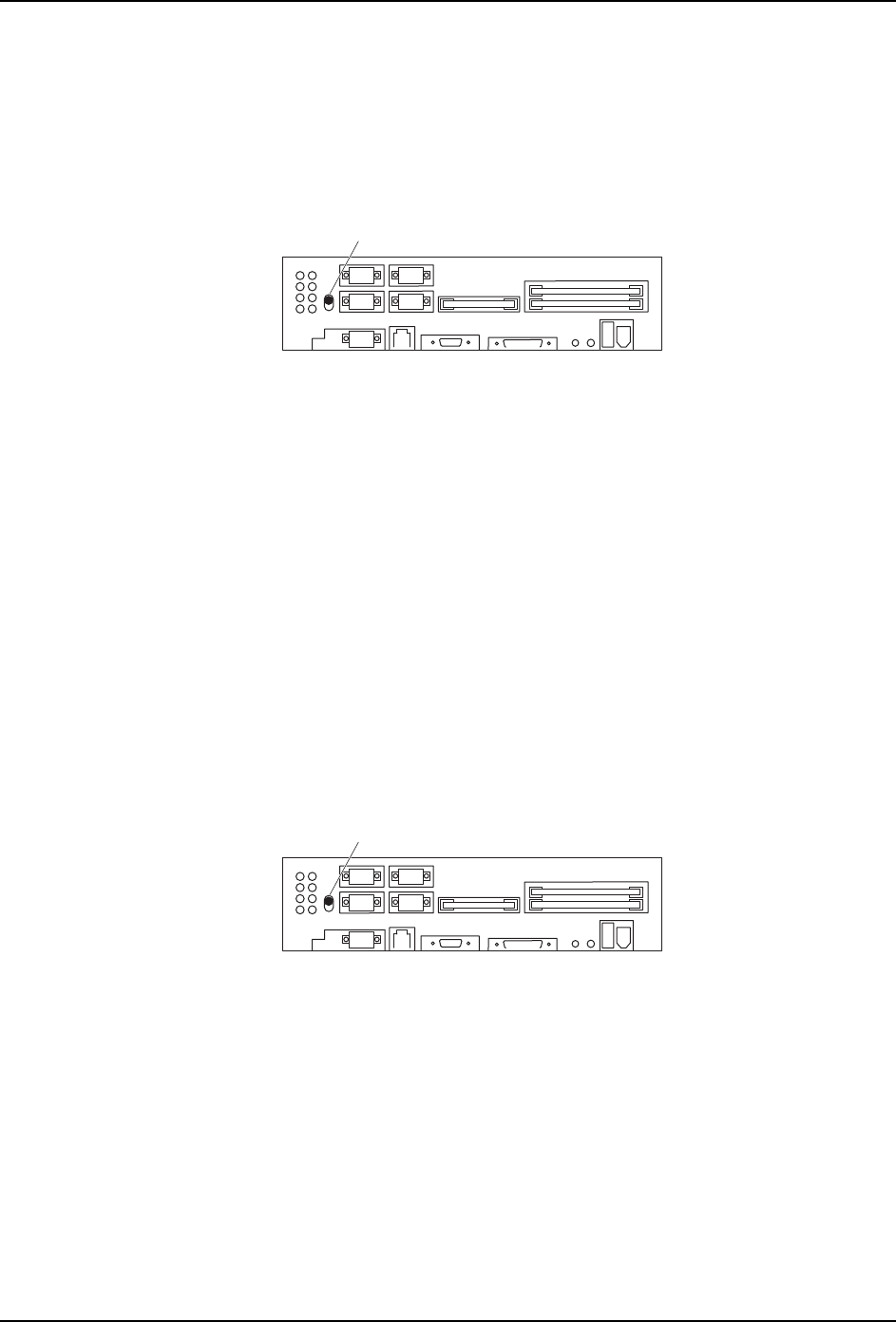

3. 将钮子开关向上设置。如此设定后，接下来将 CPU 电源 ON 时，CPU 以 emergency mode
方式启动。
4. 将机器的主电源开关设置为 ON。
备注 )虽然操作面板显示出开机错误，但是请继续作业。
5. 将软件 DVD 插入驱动器中，从资源管理器中启动 DVD。
6. 双击 [AIMEX]，然后双击 [Tool]。
7. 启动 TcpIpSetting.exe。
8. 在各自相应的文本框内指定新的 IP 地址、子网掩码以及默认值网关。
9. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
10.使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
11.所有的设定结束后，单击 [ 应用 ] 后，将新的设定传送给机器。
12.单击 [ 结束 ]，结束软件。
13.将机器的主电源开关设置为 OFF。
14.将设置在向上的纽子开关返回到向下。
15.将 PC 的 IP 地址返回到原来的数值。
16.重新启动机器，使新的网络设定有效。
6<66
