10.8 MEdit
使用 MEdit 能够进行 Job 数据的基本编辑作业和 Job 测试。另外，使用 MEdit 也能够取得机
器上的 Job。数据编辑后，将变更内容反映到总目录中并向机器重新传送编辑数据。
注意 )使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，就会在运转时有
可能引起误贴装或未贴装，请注意。
有关MEdit的详细说明，请参照[AIMEX系列编程手册][5.编辑机器内Job（MEdit的使用）]。
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
10. 各种软件工具的使用方法 SYS-AIMEX-9.0S
312 AIMEX 系统手册
10.9 IPS Viewer
IPS Viewer 是软件工具， 可以在 PC 上确认被搭载在 V12 工作头中的 IPS （Intelligent
Part Sensor）所取得的各种判定结果。
10.9.1 IPS Viewer 的安装
IPS Viewer 收录在系统用 DVD 中。
1. 请将 DVD 插入要安装的 PC 的光盘驱动器中。
2. [Welcome to Software Installation] 画面自动启动。如果不启动，请双击 DVD 内的
[FMenu.exe]。
3. 请从 [ 管理电脑终端用 ] 的菜单中选择 [ 安装管理电脑终端用支持工具 ]。

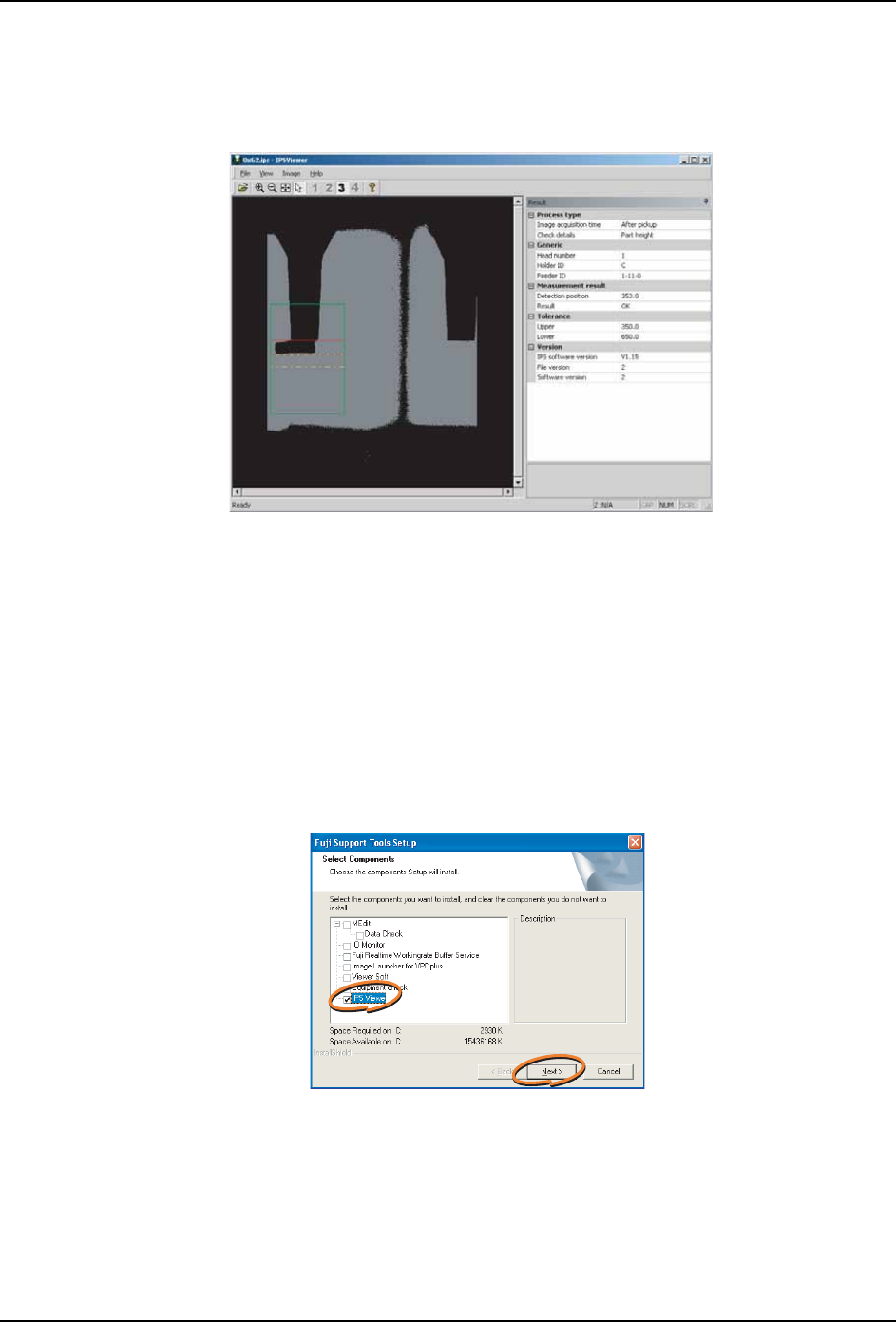

4. 在安装组件的选择画面上，选择 [IPS Viewer]，点击 [Next]。软件被安装，并显示最后
的步骤。
5. 点击 [Finish] 结束安装。
01NST-0430
01NST-0431
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 10. 各种软件工具的使用方法
AIMEX 系统手册 313
10.9.2 IPS Viewer 的画面

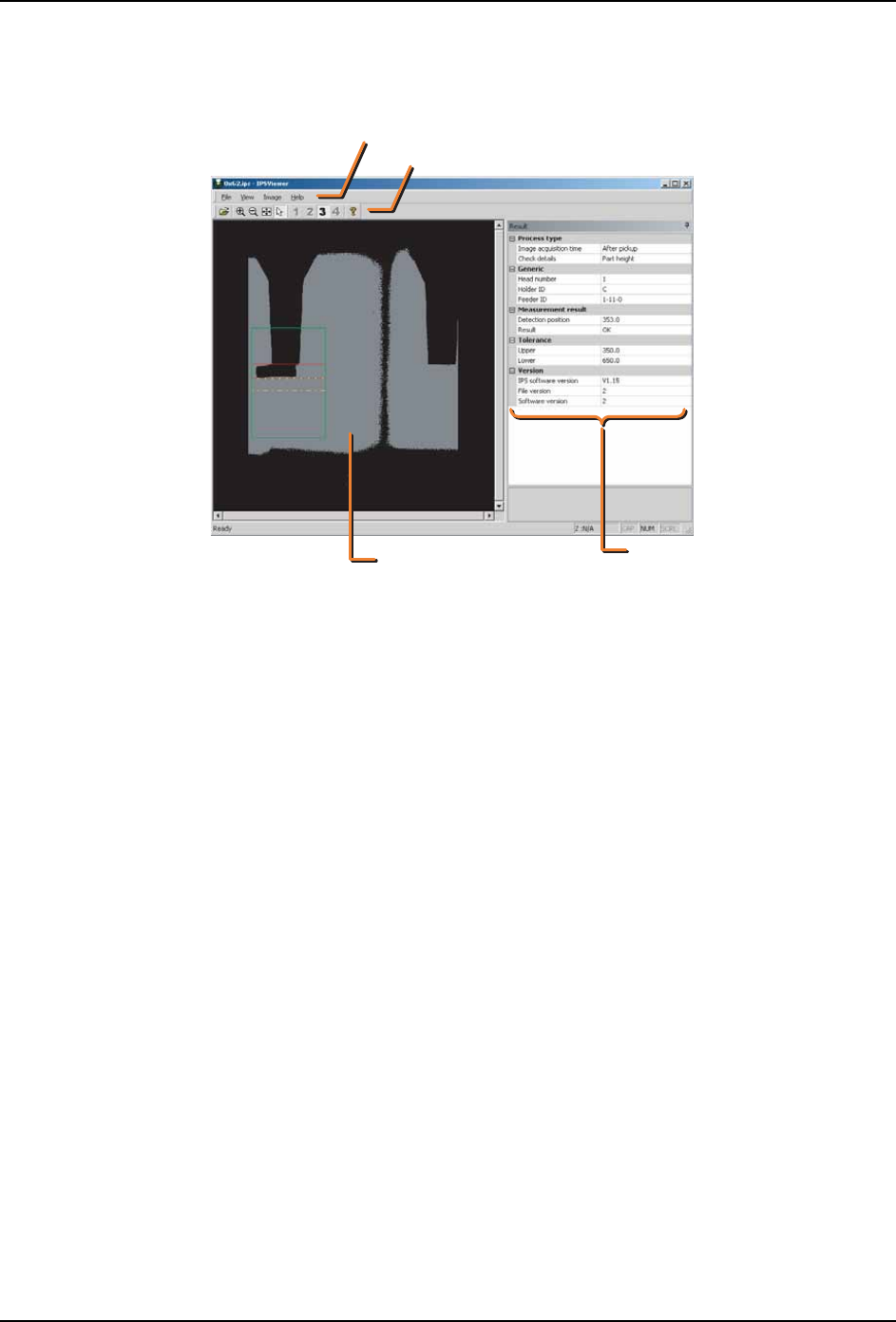

IPS Viewer 的画面构成如下所示。
10.9.3 IPS Viewer 的基本操作
使用 IPS Viewer 之前，需要从机器取得 IPS 文件。请使用辅助软件，用以下的任一方法从
机器取得 IPS 文件。
·从前面的监视器进入画面 「影像处理错误分析的设定」，并将影像取得设定为以
料槽为单位取得。
·用跟踪取得功能在取得跟踪文件的同时取得 IPS 影像。
备注 )详细内容请参照 [FUJI 辅助软件操作手册 ] 的 [第2章5.分析影像处理错误 ] 或 [ 第
6 章 4. 如何取得机器的跟踪数据 ]。
打开 IPS 文件
启动 IPS Viewer 后，可以通过以下的任一操作打开 IPS 文件。
·将取得的 IPS 文件拖方入启动中的 IPS Viewer。
·请从 IPS Viwer 的菜单或工具栏选择 「打开」。接着，从 「打开文件」对话框指
定任意 IPS 文件。
1676
㦰ऩᷣ
㦰ऩᷣ˖ᰒ⼎᳝᭛ӊⱘᣛᅮᰒ⼎乚ඳⱘ䗝ᢽㄝ㦰ऩDŽ
Ꮉᷣ˖ЎњৃҹⳈ䗝ᢽᰒ⼎᳝Ң㦰ऩ䖯㸠ⱘ᪡Ё㒣ᐌՓ⫼ⱘᎹDŽ
,36ᕅڣ˖ᰒ⼎ᢡᨘᕅڣ߸ᅮ㒧ᵰㄝDŽ
ሲᗻ˖ᰒ⼎ᕅڣⱘ߸ᅮ㒧ᵰㄝখ᭄DŽ
Ꮉᷣ
,36ᕅڣ
ሲᗻ
