3. 基本操作 SYS-AIMEX-9.0S 28 AIMEX 系统手册 3.3 显示手动指令模式画面 在显示开始等待画面期间按下 MANUAL 按钮后，就会显示手动指令模式画面。 手动指令使用 在维修保养等非生产作业的时候 。 在显示手动指令模式画面期间再次按下 MA NUAL 按钮，画面就会恢复到开始等待画面。 手动指令的说明请参照 "7. 手动模式指令的操作 "。 3.4 显示换线菜单画面 在显示开始等待画面期…
SYS-AIMEX-9.0S 3. 基本操作
AIMEX 系统手册 27

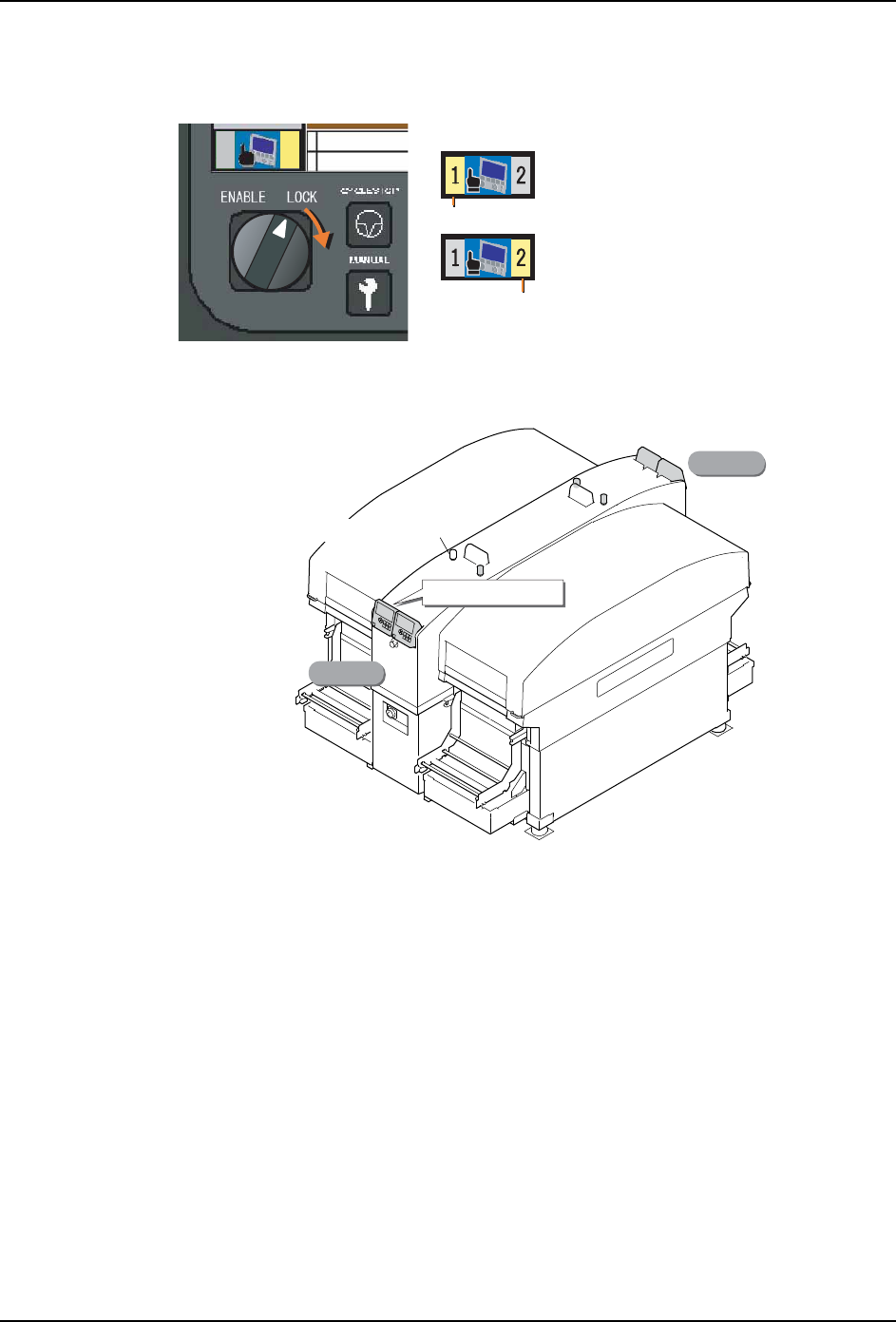

3.2.2 锁定操作权
想要保持操作权时，请将 ENABLE/LOCK 开关旋转到 LOCK 侧。
通过对应的副信号灯 （选配件）的亮灯，能够确认操作权已被锁定。
备注 )例如，以模组 A 的侧面 1 锁定了操作权后，同一侧的副信号灯就会亮灯。
6<66
ҹջ䴶ৃҹ䖯㸠᪡ⱘ⢊ᗕ㹿䫕ᅮњDŽ
ҹջ䴶ৃҹ䖯㸠᪡ⱘ⢊ᗕ㹿䫕ᅮњDŽ
咘㡆
咘㡆
㪉㪈
6<66
6LGH
ࢥؗਭ⚥
δӤ⚥ε
䬷ᇐᬃ֒ᵹ
6LGH
6LGH
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
3. 基本操作 SYS-AIMEX-9.0S
28 AIMEX 系统手册

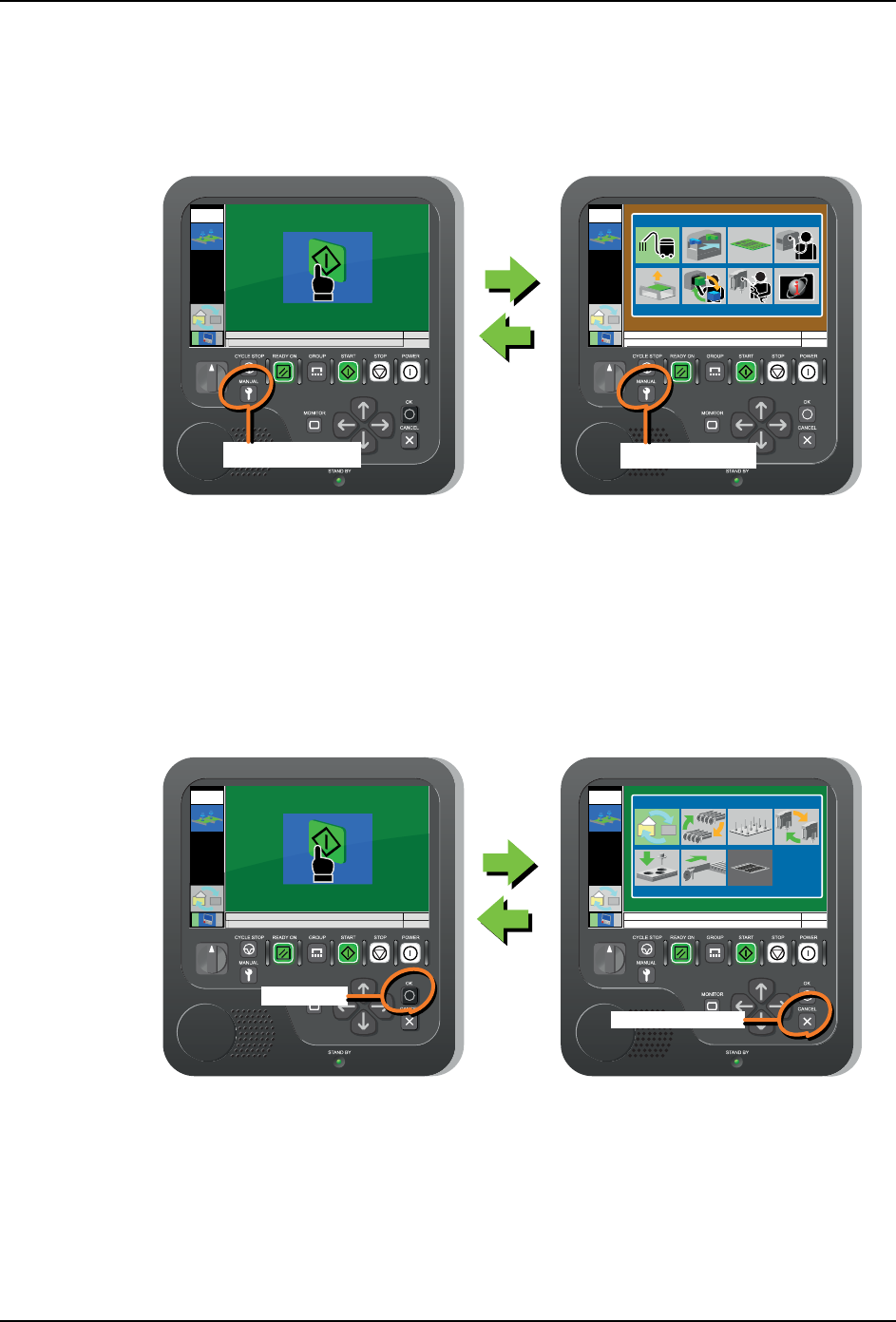

3.3 显示手动指令模式画面
在显示开始等待画面期间按下 MANUAL 按钮后，就会显示手动指令模式画面。手动指令使用
在维修保养等非生产作业的时候。
在显示手动指令模式画面期间再次按下 MANUAL 按钮，画面就会恢复到开始等待画面。
手动指令的说明请参照 "7. 手动模式指令的操作 "。
3.4 显示换线菜单画面
在显示开始等待画面期间按下 OK 按钮后，就会显示换线菜单画面。换线菜单使用在 Job 切
换和单元更换等生产准备作业的时候。
在显示换线菜单画面期间按下 CANCEL 按钮后，画面就会恢复到开始等待画面。
换线的说明请参照 "4. 生产准备 "。
LOCKENABLE
Module
1
12
1
2
JOB Name Lane_1
JOB Name Lane_2
LOCKENABLE
Module
1
12
JOB Name Lane_1
JOB Name Lane_2
30SYS-0107S
ᓔྟㄝᕙ⬏䴶 ࡼᓣ⬏䴶
MANUALᣝ䪂
MANUALᣝ䪂
LOCKENABLE
Module
1
12
1
2
JOB Name Lane_1
JOB Name Lane_2
LOCKENABLE
Module
1
12
JOB Name Lane_1
JOB Name Lane_2
30SYS-0120S
ᓔྟㄝᕙ⬏䴶 ᤶ㒓㦰ऩ⬏䴶
OKᣝ䪂
CANCELᣝ䪂
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 3. 基本操作
AIMEX 系统手册 29

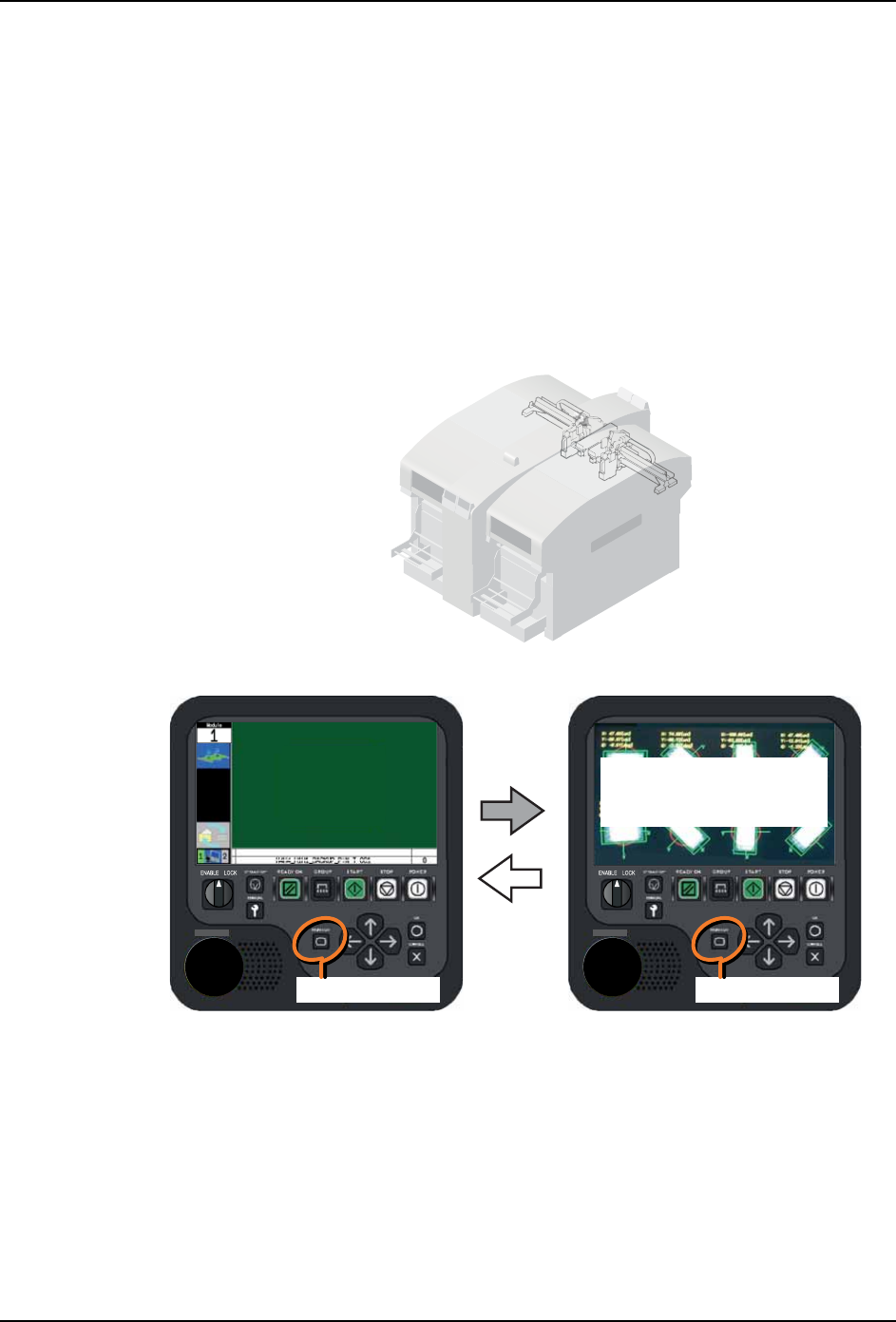

3.5 显示影像监视器画面
通过影像监视器，能够确认元件相机和定位相机的影像处理动作和影像处理的结果。
注意 )在显示影像监视器期间，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态
下影像处理速度降低，因此机器动作的周期时间大约延长 20%。
备注 )切换到影像监视器画面后，操作面板的按钮变成无效。需要按钮操作时，请切换到生
产模式画面。
另外，对于单机械手机器和双机械手机器，影像监视器画面的切换方法不相同。
3.5.1 单机械手机器时的画面切换
在生产画面显示中，按下 MONITOR 按钮后，就会显示监视器画面。
再次按下 MONITOR 按钮后，就会恢复到生产中画面。
30SYS-0122S
生产中画面 影像监视器画面
MONITOR 按钮 MONITOR button
显示元件相机或定位相机的
影像结果。
