SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第55页

SYS-AIMEX-9.0S 3. 基本操作 AIMEX 系统手册 35 5. 使用了带有 7 英寸料卷托架的 W 8、W04b(c)、W08b (c/f) 供料器时，请每隔 1 个供料器将供料器的料卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。 6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确的供料器被安装后，LED 变为绿色。备注 )如果使用了 …

3. 基本操作 SYS-AIMEX-9.0S

34 AIMEX 系统手册

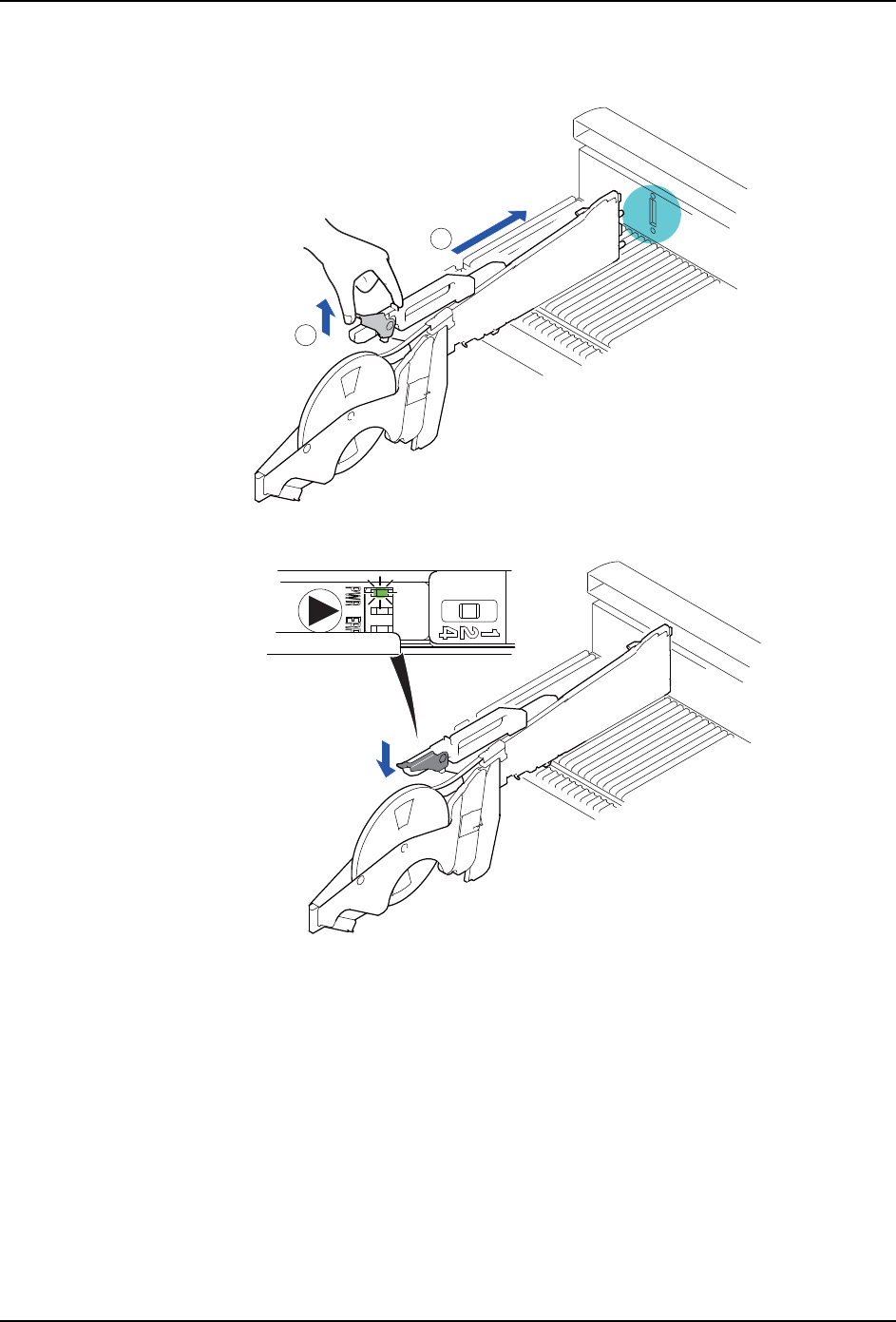

3. 请在上提拉杆的同时向前推供料器直到供料器前端的通信接插头插入料站托架的接插

头。

4. 请放下拉杆。请确认 "PWR" LED 灯是否亮起。

备注 )如果供料器因安装有误而无法通电，则 PWR LED 灯不会亮灯。

01SYS-0663

01SYS-0664

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 3. 基本操作

AIMEX 系统手册 35

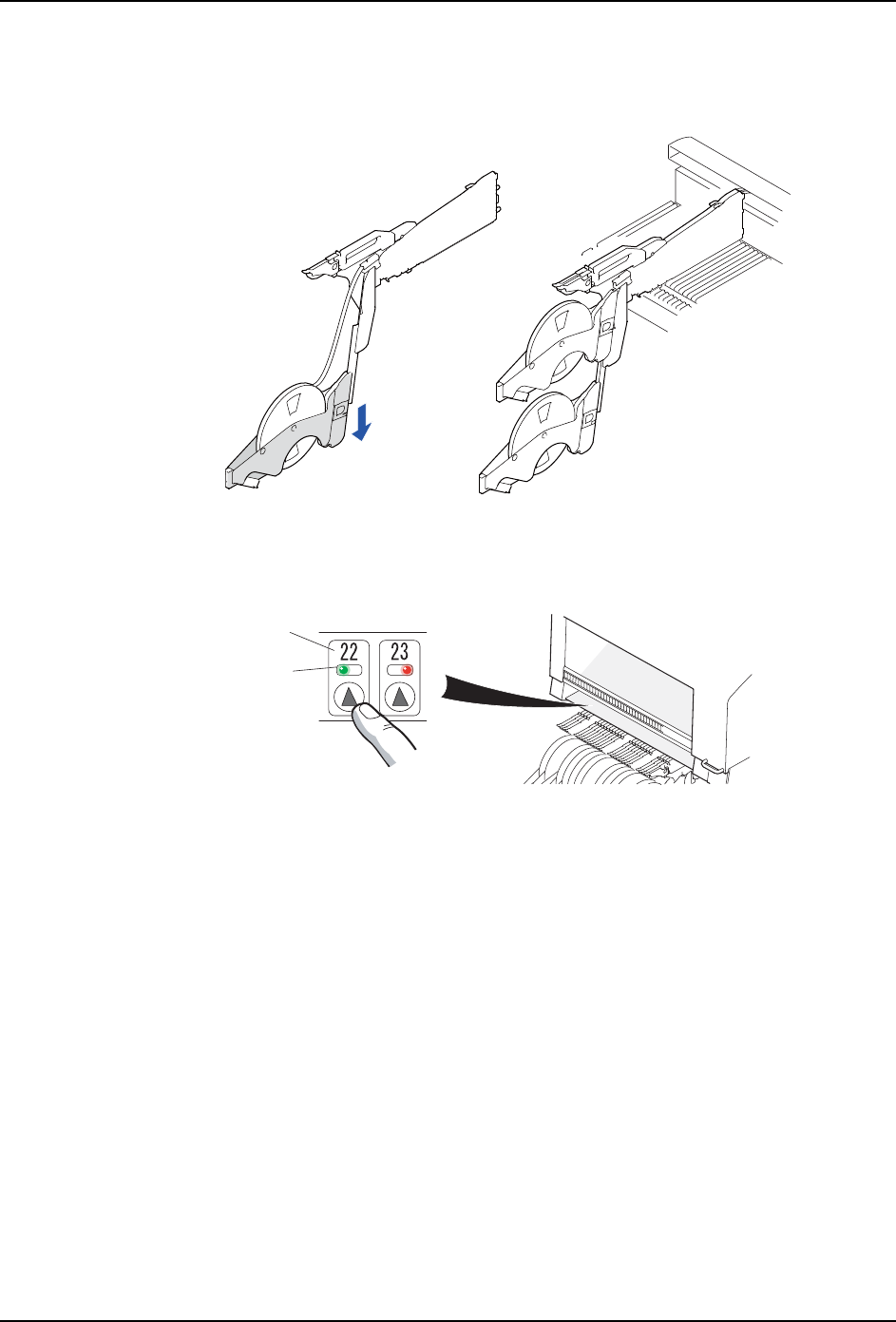

5. 使用了带有 7 英寸料卷托架的 W8、W04b(c)、W08b(c/f) 供料器时，请每隔 1 个供料器

将供料器的料卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽

均可。

6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确

的供料器被安装后，LED 变为绿色。

备注 )如果使用了 Fujitrax Verifier，则不需要该操作。

01SYS-0665

6<66

᭭ῑ

No.

LED

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

3. 基本操作 SYS-AIMEX-9.0S

36 AIMEX 系统手册

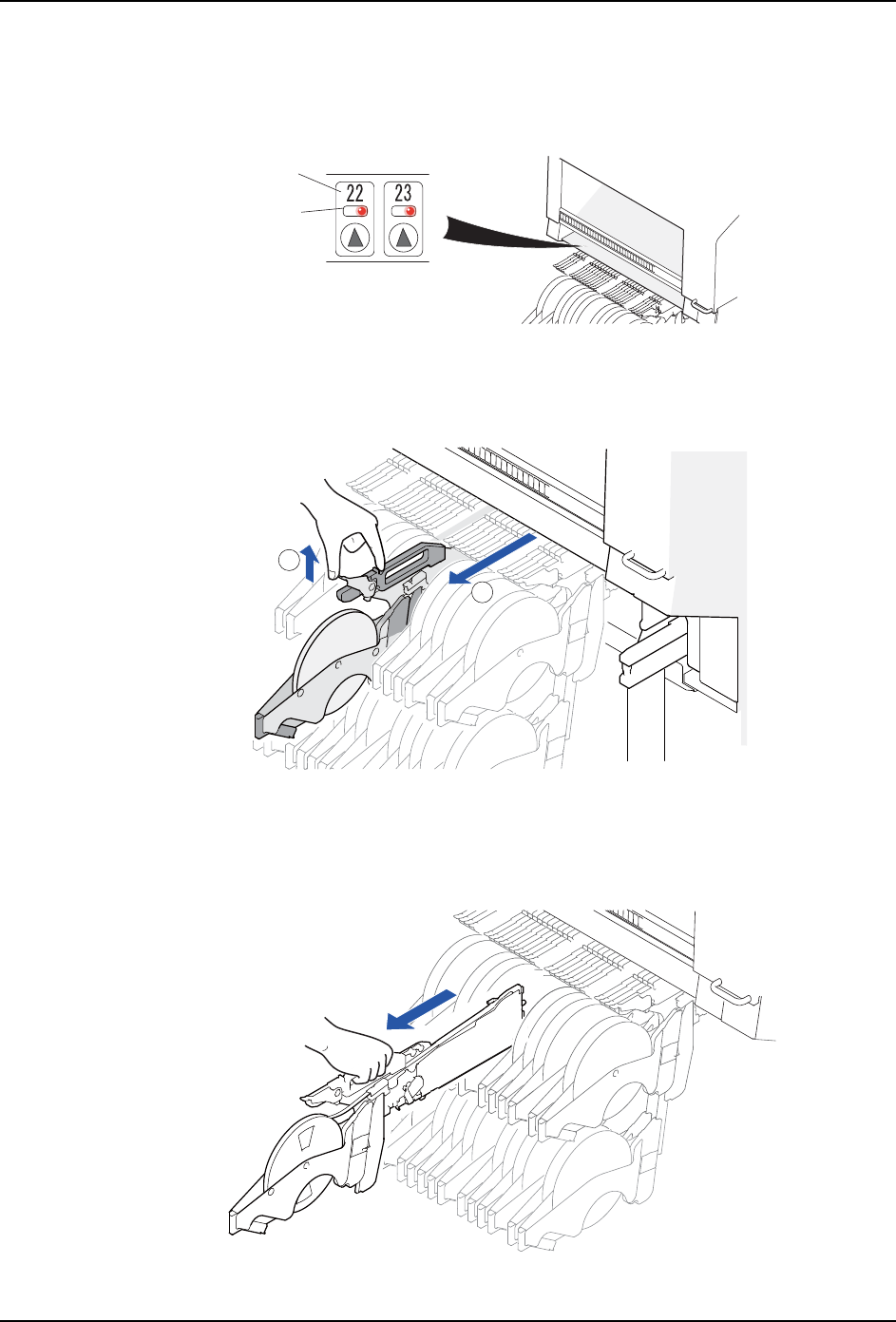

3.9 从料站托架上拆下供料器

以下说明从料站托架上拆下供料器的步骤。运转中，能够拆下正面门的红色 LED 亮灯的料槽

的供料器。

注意 )请不要拆下绿色或黄色 LED 亮灯的料槽上的供料器，有可能与正在进行元件吸取动作

的吸嘴发生干涉和损坏。

1. 请在上提拉杆的同时向外拉供料器。

注意 )如果没有上提拉杆就往外拉供料器，则有可能破坏供料器内的电路板。

2. 拿出供料器时请握紧把手。

注意 )拿出供料器时请握紧把手，以免供料器掉落。

6<66

᭭ῑ

No.

LED

6<66

30SYS-0142S

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
