SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 45
4.4 供料器的成批更换
成批更换供料器时，更换整个料站托架。在备用的料站托架上预先安装次生产用的供料器，
替换现在所使用的料站托架。由此，缩短换线时间。
4.4.1 供料器成批更换的向导画面
4.4.2 供料器成批更换的方法
供料器的成批更换是从换线菜单画面上开始进行。请将进行成批更换的一侧的操作权设置
为有效，然后进行以下的作业。
1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。
2. 显示更换向导画面。请根据向导更换料站托架。
6<66
Փ⫼њ
PCU˄ᠬᶊ᳈ᤶ䔺˅ⱘᠬᶊ᳈ᤶ৥ᇐDŽ
᳈ᤶ৥ᇐ
᳈ᤶ৥ᇐ
԰Ϯℹ偸
LOCKENABLE
Module
1
12
30SYS-0241
M
odu
l
e
1
1
2
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
46 AIMEX 系统手册
料站托架的卸下

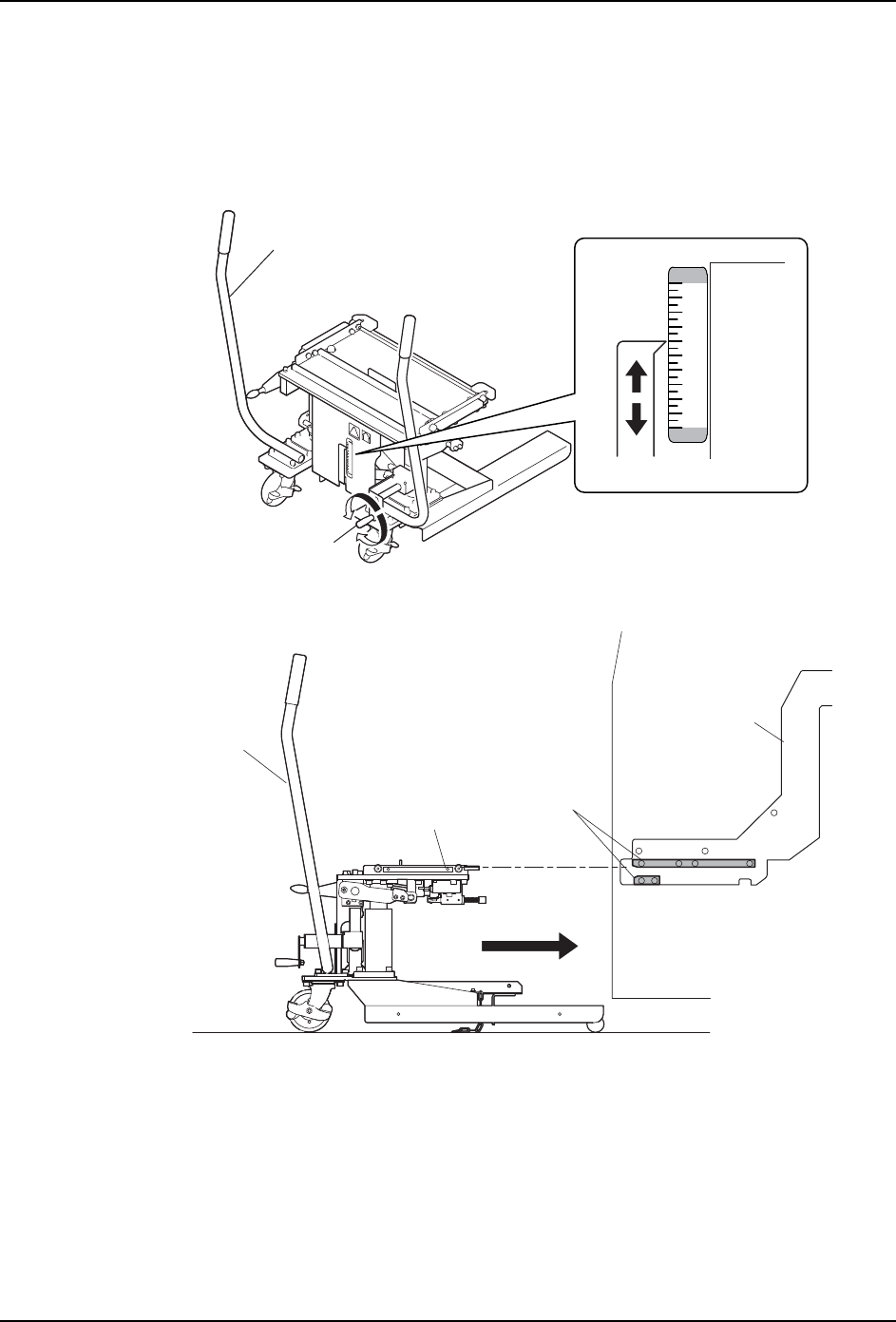

1. 拆下废料带盒，将 PCU 配置在机器旁。
2. 转动 PCU 的手柄，使刻度对准电路板搬运高度。
备注 )刻度表示电路板搬运高度（mm）。请注意指针不要处于刻度的红色范围内（880 以下，
980 以上）。
3. 请将 PCU 的导轨插入料站托架的导槽内，用力推入 PCU，直到碰到挡块为止。
ᇍޚ⬉䏃ᵓᨀ䖤催ᑺ
0(&6
᠟ᶘ
880
900
920
940
960
980
PCU
0(&6
ᇐ䔼
ᇐῑ
PCU
᭭キᠬᶊ
