SYS-AIMEX-9.0S 4. 生产准备

AIMEX 系统手册 53

4.5.3 运用供料器自由配置功能时的操作

这里，说明运用供料器自由配置功能时的供料器卸下和安装作业。

需要安装到料站上的供料器请在以下的其中一个显示画面上进行确认。根据 KIT Handy 的有

无及 PC 的配置位置，以最合适的方法进行确认。

a. 机器的操作画面

b. KIT Handy

c. KIT Manager

备注 )创建了与元件料卷间的组合信息的供料器已经准备着，而不需要进行快速验证时，请

在机器的操作画面上进行确认。如果要安装进行快速验证的供料器时，请在 KIT Handy

或 KIT Manager 的画面上进行确认。

操作画面上所显示的供料器安装向导与没有使用自由配置功能时相同。详细请参照 "4.5.1

供料器更换向导画面 "。另外，Job 中指定的料槽上已经被安装了供料器时，就会在料槽号

码的地方显示 [* （星号）]。

备注 )如果 Job 中指定的料槽上没有被安装着供料器时，显示料槽号码。上述向导虽然显示

了料槽 9，但是可以安装在任意的料槽上。

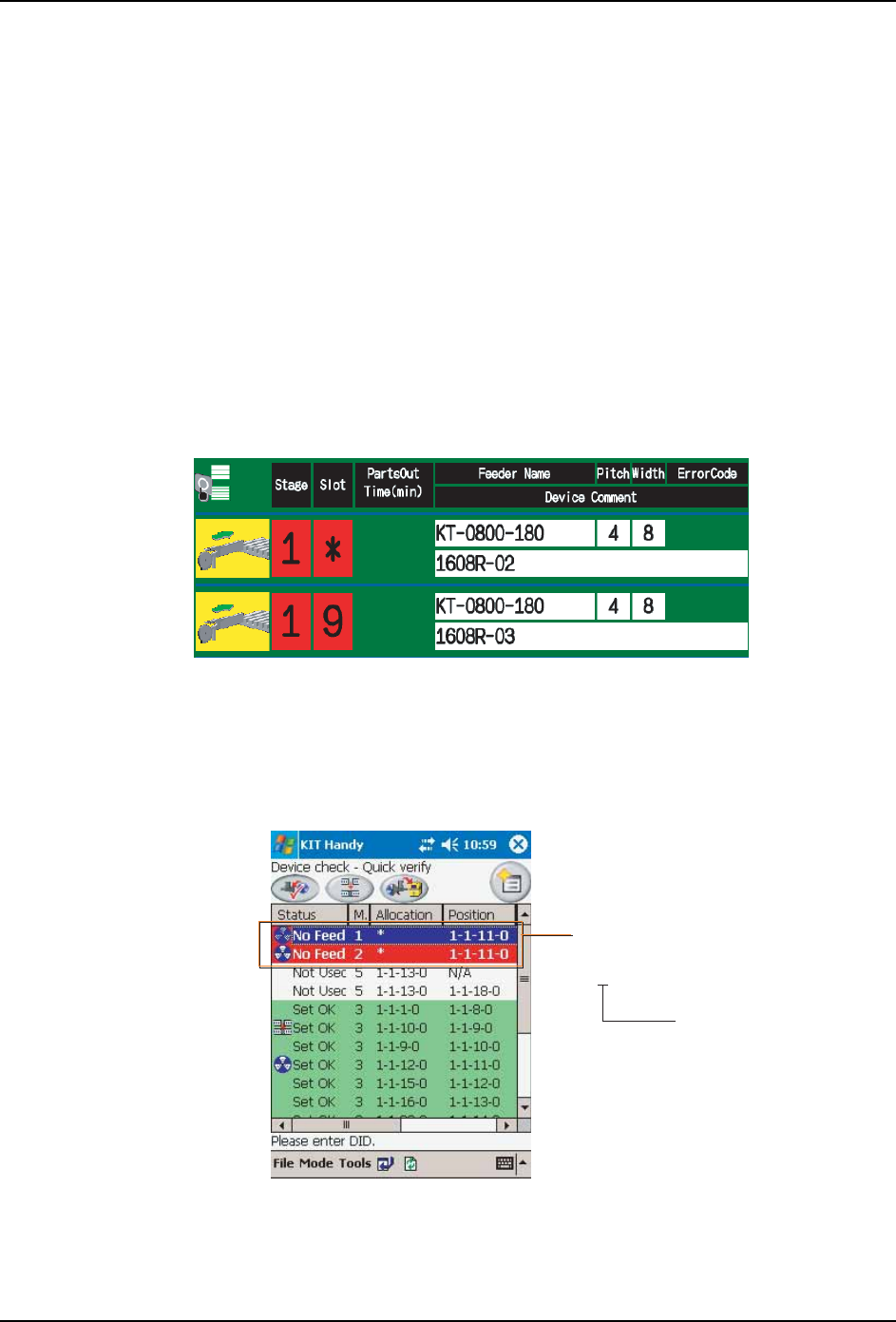

KIT Handy 中的向导可以在元件状态列表的 [Status] 中进行确认。对于需要供料器的料槽，

在 [Allocation] 上显示 [* （星号）]。如果是 KIT Manager，在列表预览中请确认 [* （星

号）] 的显示。

备注 )上述向导表示需要安装 Job 中所指定的料槽 11 的供料器。

01SYS-0191S

01SYS-0192S

᮴կ఼᭭᭭ῑ

᭭ῑোⷕ

1-1-11-0

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

4. 生产准备 SYS-AIMEX-9.0S

54 AIMEX 系统手册

操作步骤

1. 首先，如果在生产中使用以下的单元时，在 Job 中指定的料槽位置上预先安装要使用的

单元。

a. 元件排出搬运轨道

b. 浸渍助焊剂单元

2. 请确认 KIT Handy 或 KIT Manager 的画面，请指定被显示为 [No Feeder] 的料槽并进行

快速验证。如果验证结束，请确认操作画面的安装向导。

3. 将已验证的供料器安装到料站托架上。如果是对象模组的同一供料平台，可以安装在任

意的料槽上。安装方法请参照 "3.8 将供料器安装到料站托架上 "。

备注 )如果没有空料槽，请拔下生产中不使用的供料器。对于被安装着的供料器，料站 LED

熄灯的料槽上的供料器没有被使用。

4. 请确认安装了供料器的料槽的料站 LED 是否亮绿灯。

5. 请安装全部的所需供料器。

备注 )根据供料器宽度，占有料槽数各不相同，因此根据配置的方法，有可能无法安装所有

的供料器。如果 Job 中指定了多种供料器，请将宽度小的供料器安装在号码小的料槽

上。
