SYS-AIMEX-9.0S 4. 生产准备 AIMEX 系统手册 59 将料盘元件插入料槽内 1. 将料盘安装到料盘托架上。 2. 将料盘托架安装到对象料槽上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。 备注 )想要改变料槽的顺序时， 请通过操作面板的箭头键（上下） 变更料槽， 然后安装料盘。 3. 在此处指定最初吸取的元件。请参 照 "4.6.4 指定料盘 元件的吸取开始点 "。…
4. 生产准备 SYS-AIMEX-9.0S
58 AIMEX 系统手册
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。

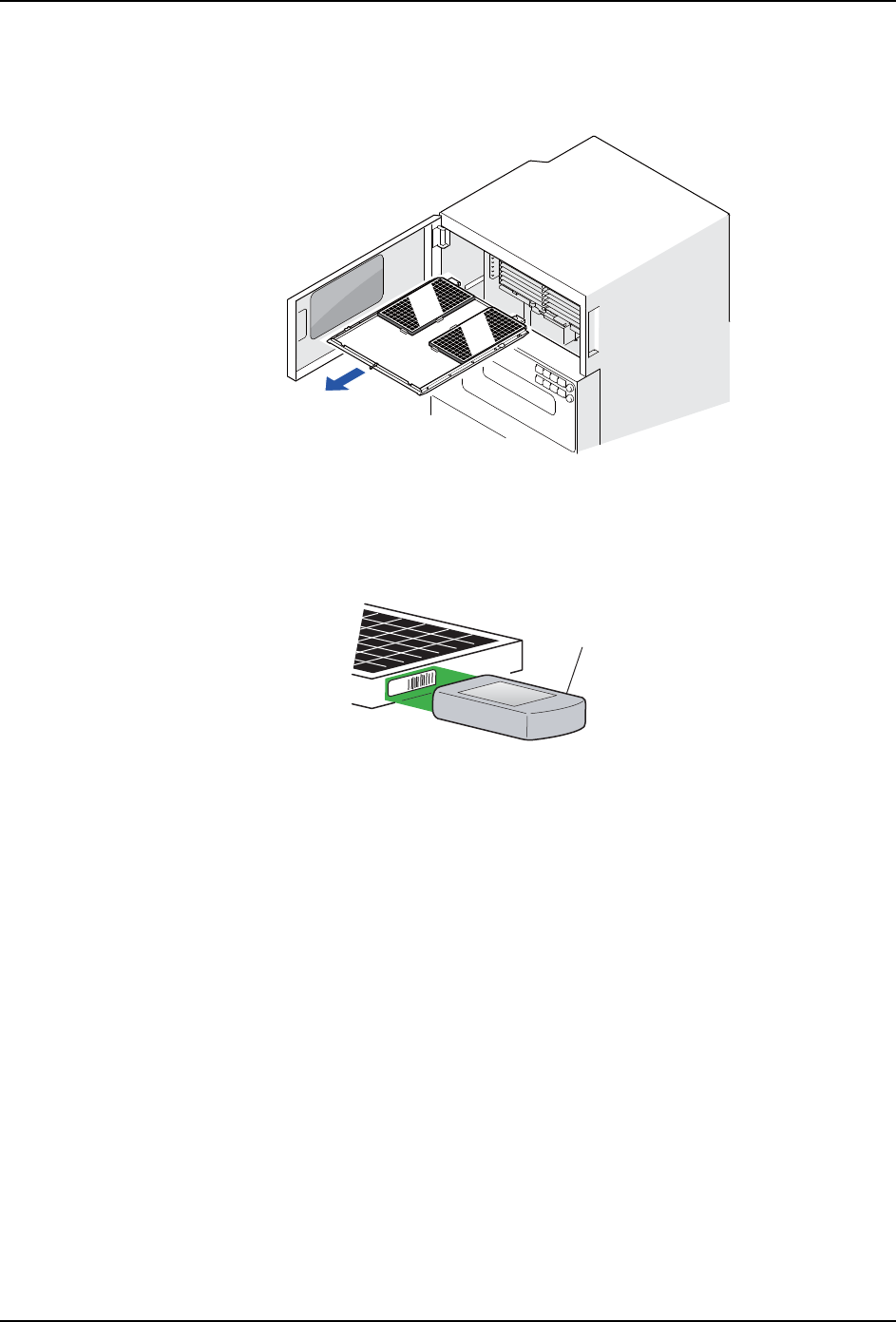

4. 从要补充元件的料槽上取出料盘托架。
验证料盘元件
没有运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸取
开始点 "。
01SYS-0719
30SYS-0157S
Kit Handy
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 59

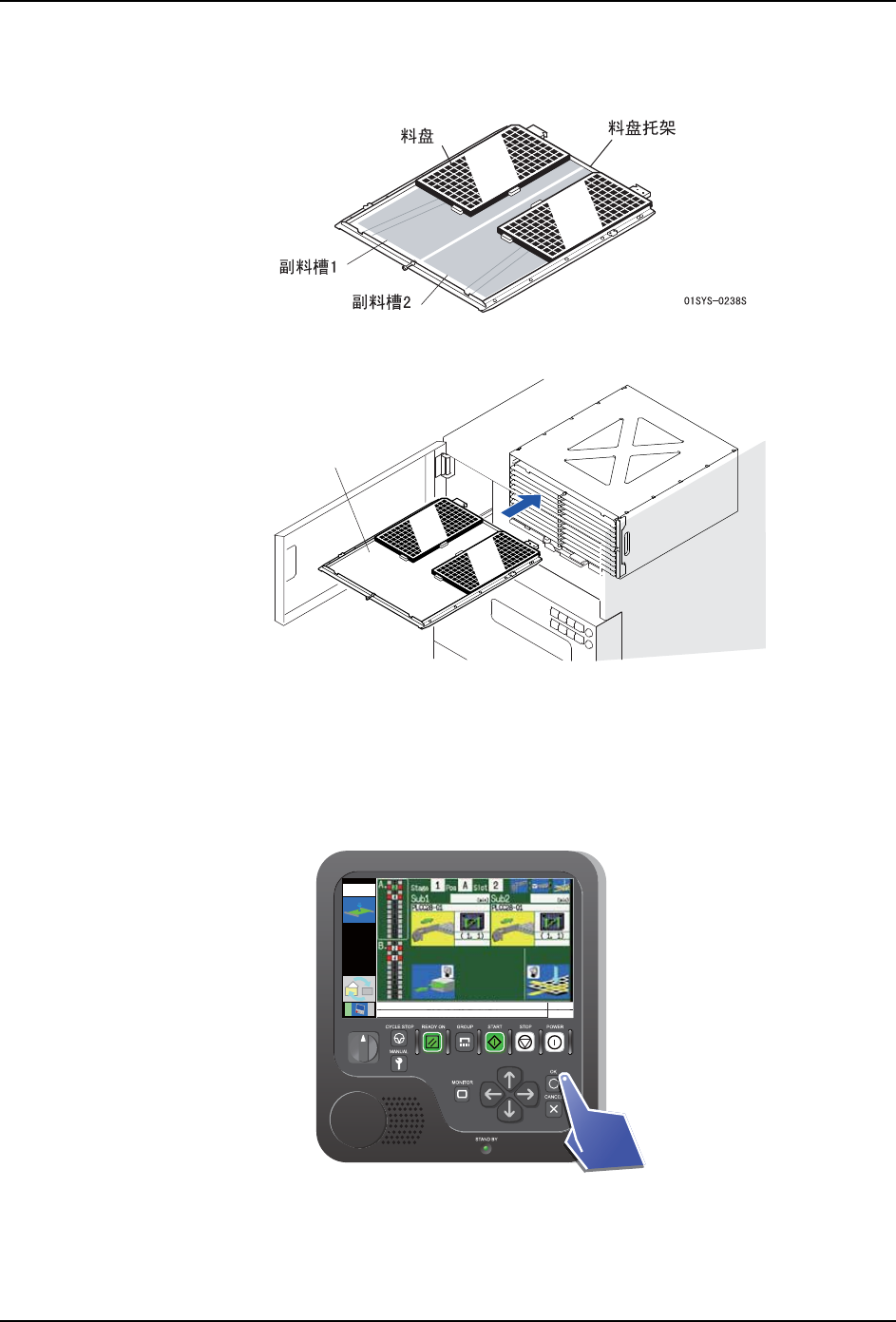

将料盘元件插入料槽内
1. 将料盘安装到料盘托架上。
2. 将料盘托架安装到对象料槽上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
3. 在此处指定最初吸取的元件。请参照 "4.6.4 指定料盘元件的吸取开始点 "。
4. 在选择了已补充料槽的状态下，请按下 OK 按钮。
备注 )如果运用了 Fujitrax Verifier，则不需要 3. 项和 4. 项的操作。
᭭Ⲭᠬᶊ
01SYS-0239
30SYS-0776
LOCKENABLE
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
60 AIMEX 系统手册

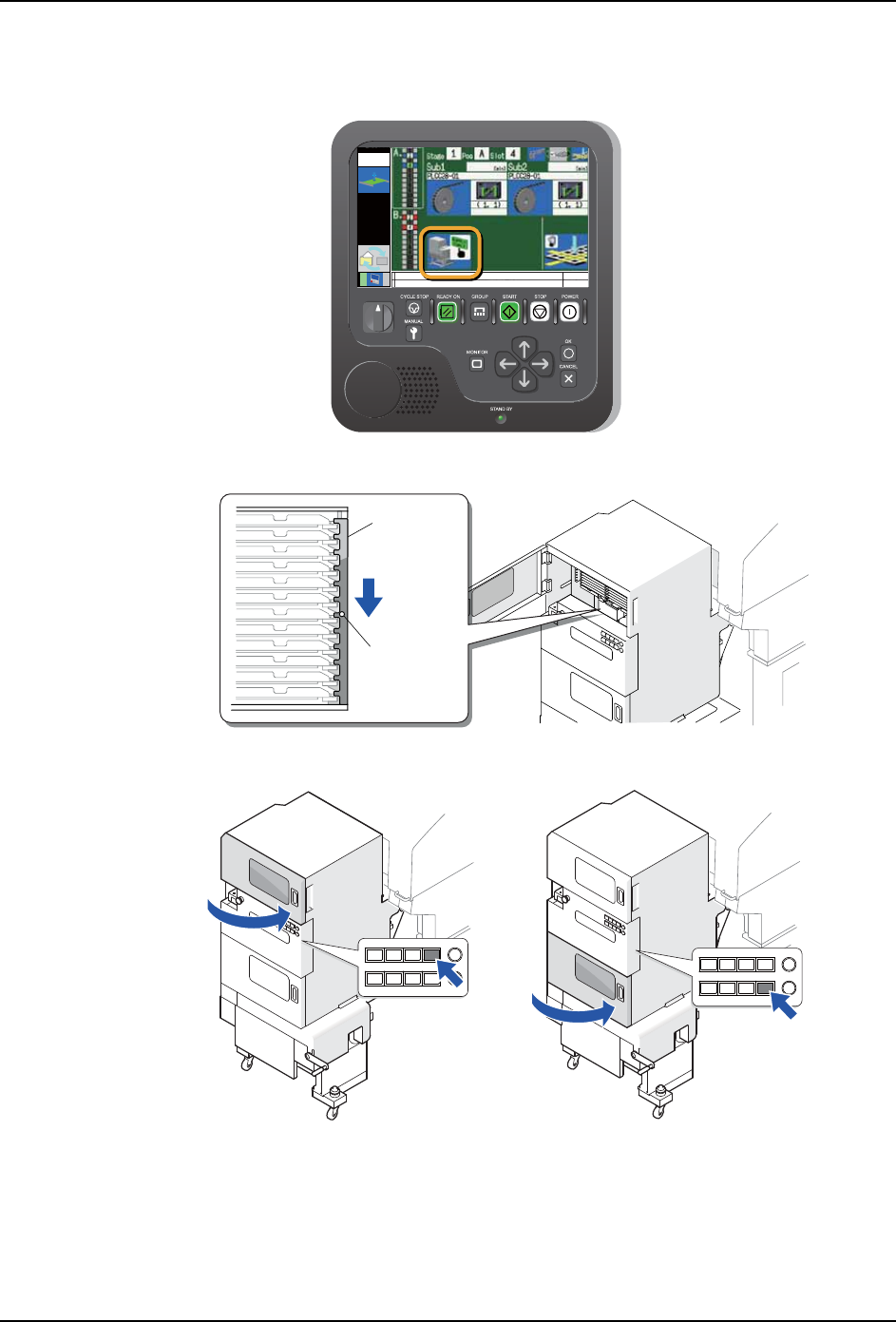

5. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
6. 完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
30SYS-0158J
LOCKENABLE
Module
1
12
30SYS-01
ᤣ
ᠬᶊᣵഫ
30SYS-0161
brirmy6p
brirmy6p
