4. 生产准备 SYS-AIMEX-9.0S
64 AIMEX 系统手册

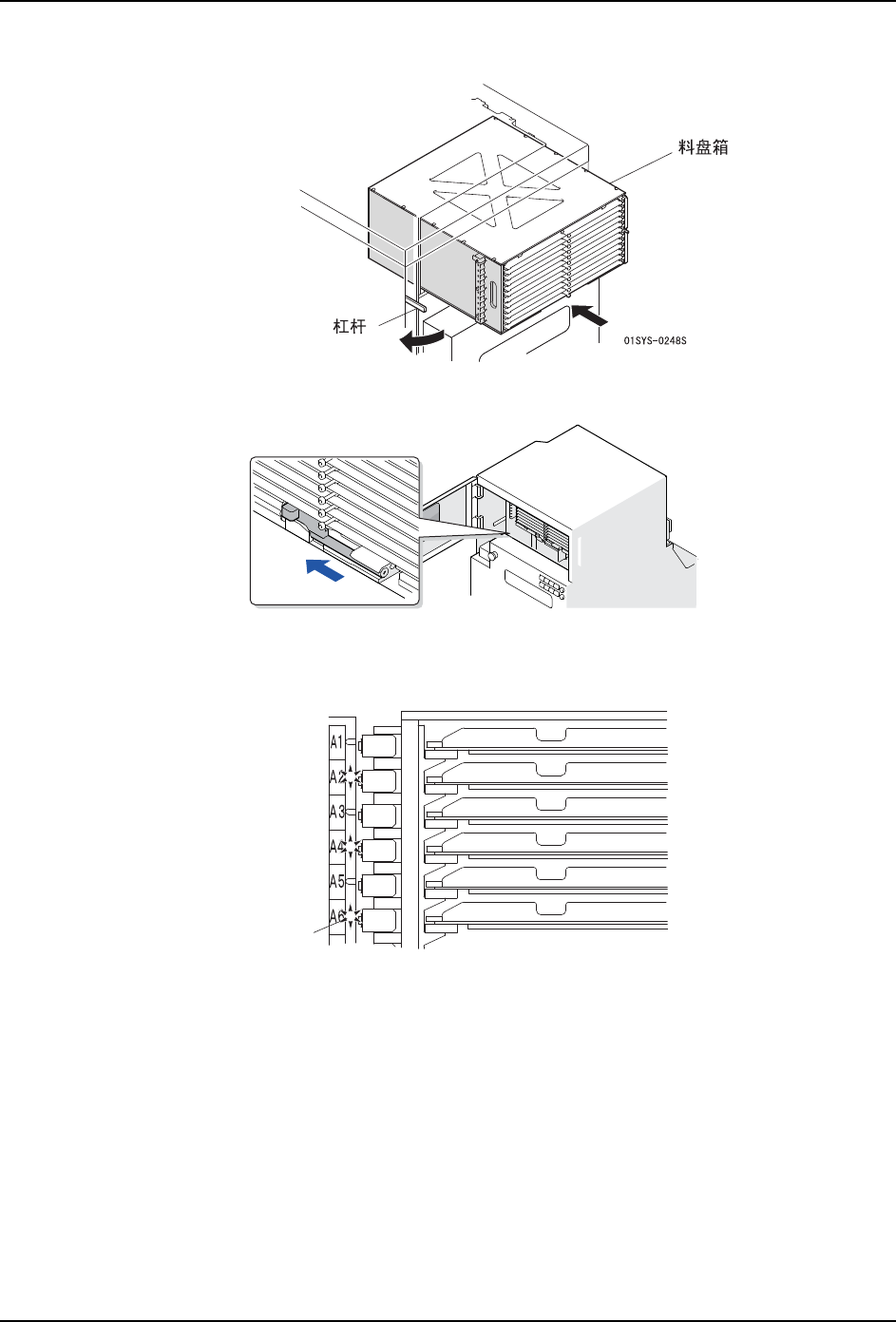

c. 请放下控制杆解除板的锁定，就这样插入料盘箱。
d. 请滑动料盘箱挡块。料盘箱被锁定。
2. 请确认料盘箱内所安装的各料盘的种类是否正确。
a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。
b. 在此处指定最初吸取的元件。请参照 "4.6.4 指定料盘元件的吸取开始点 "。
c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。
30SYS-0252
01SYS-0246
LED
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 65
d. 完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
3. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。
备注 )轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
30SYS-0158J
LOCKENABLE
Module
1
12
30SYS-0161
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
66 AIMEX 系统手册
4.6.4 指定料盘元件的吸取开始点
将料盘元件安装到料盘单元 -LT 中的时候，可以在在操作画面或 KIT Handy 上指定最初吸取
的元件的位置。
机器上的指定
机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
· 设定栏的 X、Y 的初始值为现状的吸取点。
· 画面左面的数字 （7，5）等为 X、Y 上各自的凹槽数
LOCKENABLE
Module
1
12
30SYS-0168S
਌প⚍ᣛᅮ⼎ᛣ೒
⬏䴶ߛᤶ৥ᇐ
30SYS-0169
LOCKENABLE
Module
1
12
X
13
Y
6<66
˖਌প⚍തᷛ
;๲ࡴ˷˹
˖਌প⚍തᷛ
;ޣᇥ˷˹
˖਌প⚍തᷛ
<๲ࡴ˷˹
˖਌প⚍തᷛ
<ޣᇥ˷˹
brirmy6p
brirmy6p
