SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 65

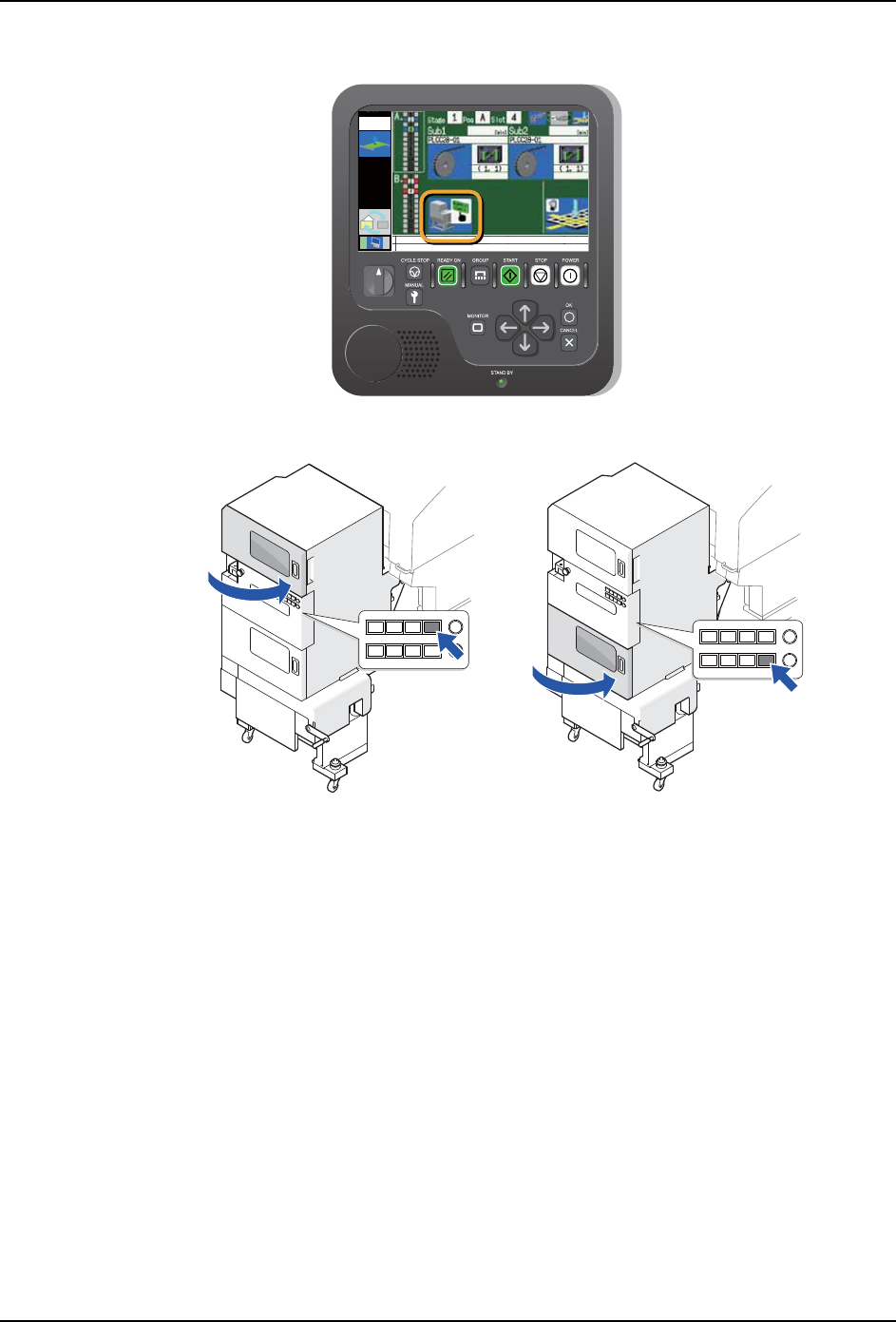

d. 完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
3. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。
备注 )轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
30SYS-0158J
LOCKENABLE
Module
1
12
30SYS-0161
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
66 AIMEX 系统手册

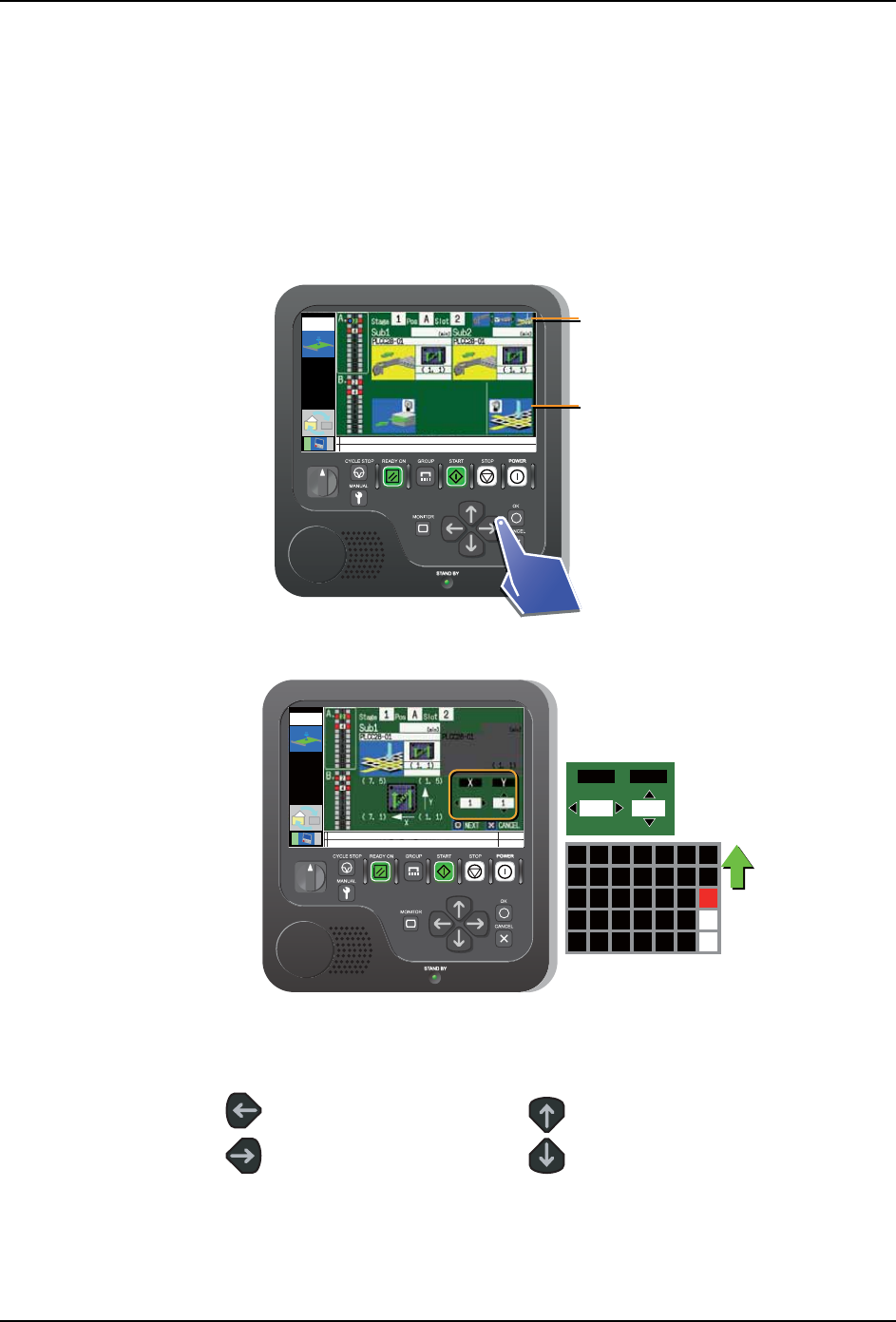

4.6.4 指定料盘元件的吸取开始点
将料盘元件安装到料盘单元 -LT 中的时候，可以在在操作画面或 KIT Handy 上指定最初吸取
的元件的位置。
机器上的指定
机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
· 设定栏的 X、Y 的初始值为现状的吸取点。
· 画面左面的数字 （7，5）等为 X、Y 上各自的凹槽数
LOCKENABLE
Module
1
12
30SYS-0168S
প⚍ᣛᅮ⼎ᛣ
⬏䴶ߛᤶᇐ
30SYS-0169
LOCKENABLE
Module
1
12
X
13
Y
6<66
˖প⚍തᷛ
;ࡴ˷˹
˖প⚍തᷛ
;ޣᇥ˷˹
˖প⚍തᷛ
<ࡴ˷˹
˖প⚍തᷛ
<ޣᇥ˷˹
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 67
3. 设定结束后，请按下 OK 按钮。
· 如果在副料槽 2 上安装着料盘，则副料槽 2 的吸取点指定画面被显示。
· 如果没有副料槽 2 或者副料槽 2 已设定结束，则返回到料盘更换画面。
备注 )按下 CANCEL 按钮，设定就会被取消。

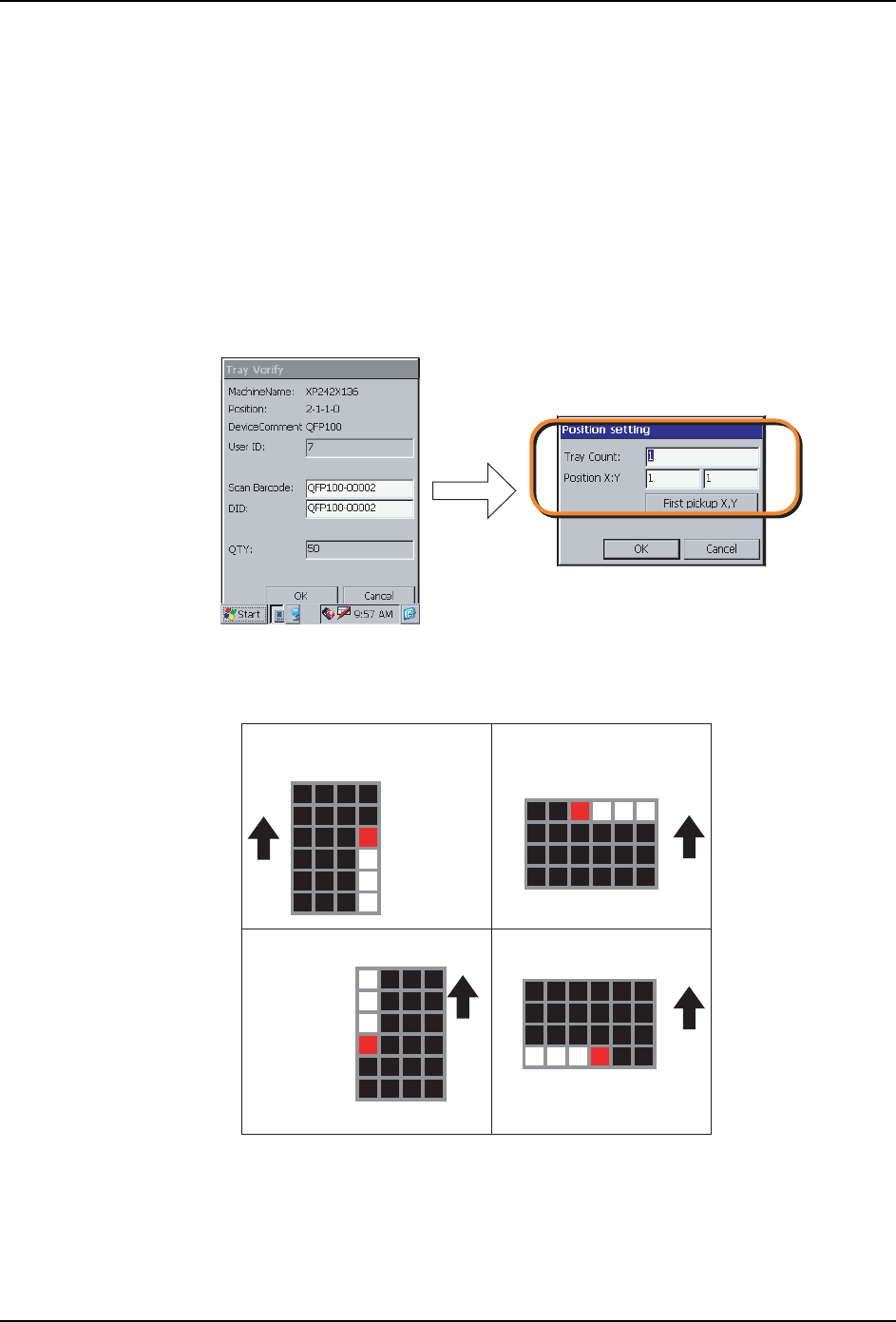

通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
备注 )即使是相同的料盘，根据供应方向，进行指定的数值是不同的。
3. 请点击 OK 按钮。
30SYS-0171E
6<66
ᮍ
;<
ᮍ
;<
ᮍ
;<
ᮍ
;<
