SYS-AIMEX-9.0S 4. 生产准备 AIMEX 系统手册 73 验证料盘元件 如果没有运用 Fujitrax Verifier，则不需要此作业。 1. 请使用 KIT Manager 或 KIT Ha ndy 进行快速验 证。 a. 在 KIT Handy 画 面或 KIT Manage r 画面上选择 要补充的料槽。 b. 使用 KIT Handy 或手持式扫描器扫 描元件条形码或 DID。 备注 )关于料盘的验证检查， 请…
4. 生产准备 SYS-AIMEX-9.0S
72 AIMEX 系统手册
4.7.2 料盘的安装步骤
请将要进行料盘安装的一侧的操作权变成有效，然后进行以下的作业。

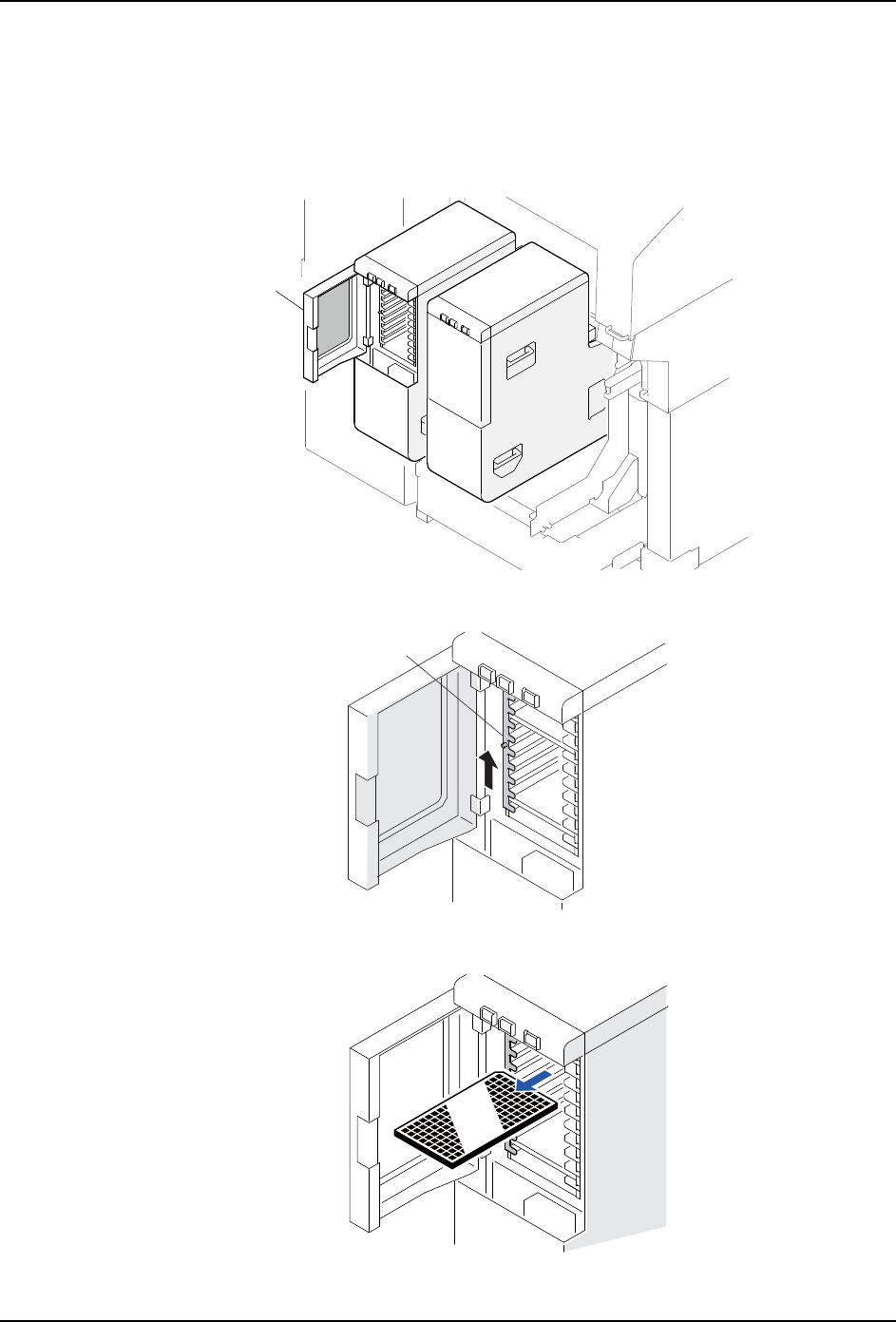

拉出料盘
1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 如果要补充元件的料槽上有料盘，请取出。
30SYS-0174
ᱜ㕙ᚺ
6<66
᭭Ⲭᣵഫ
30SYS-0721
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 73

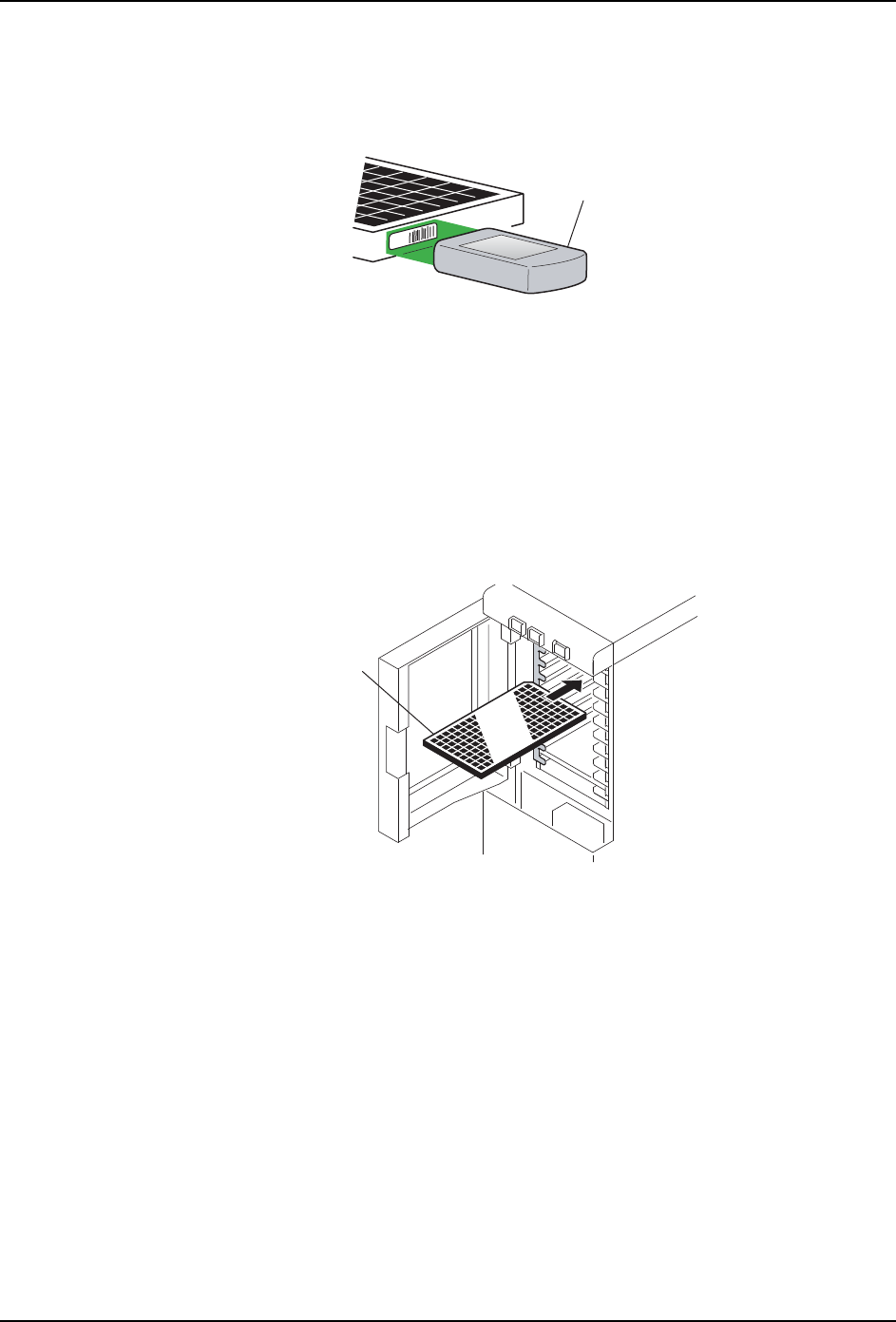

验证料盘元件
如果没有运用 Fujitrax Verifier，则不需要此作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 通过将最初吸取的元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取开
始点。详细内容请参照乽 4.7.3 指定料盘元件的吸取开始点乿。
将料盘元件插入料槽内
1. 在作业向导画面上确认料槽位置，安装料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
2. 在此处指定最初吸取的元件请参照乽 4.7.3 指定料盘元件的吸取开始点乿。
30SYS-0157S
Kit Handy
6<66
᭭Ⲭ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
74 AIMEX 系统手册

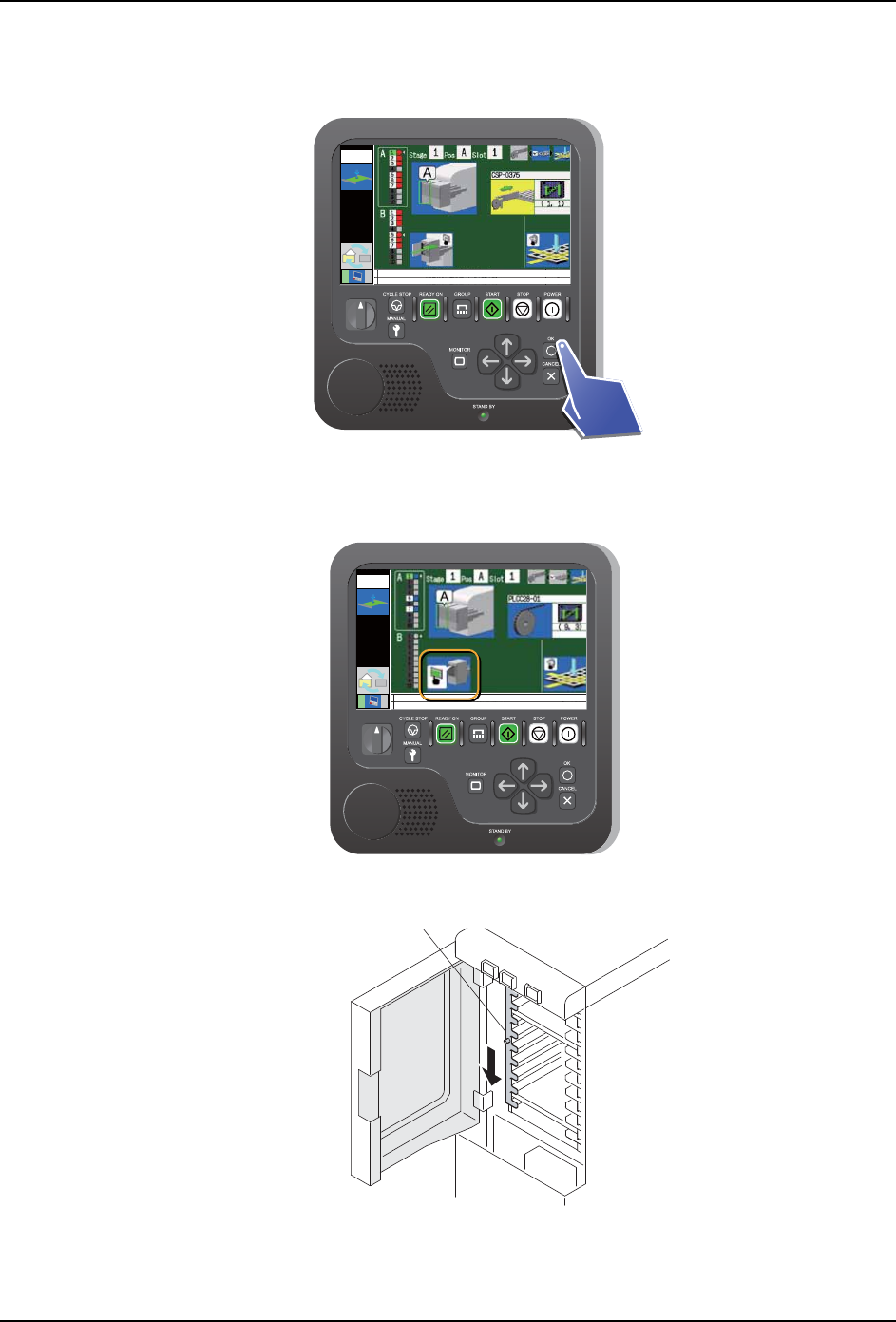

3. 在选择了已补充料槽的状态下，请按下 OK 按钮。
备注 )如果运用了 Fujitrax Verifier，则不需要 2. 项和 3. 项的操作。
4. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
5. 完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
6. 请拿住捏手，放下托架挡块。
30SYS-0779
LOCKENABLE
Module
1
12
30SYS-0780
LOCKENABLE
Module
1
12
6<66
᭭Ⲭᣵഫ
brirmy6p
brirmy6p
