SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 75

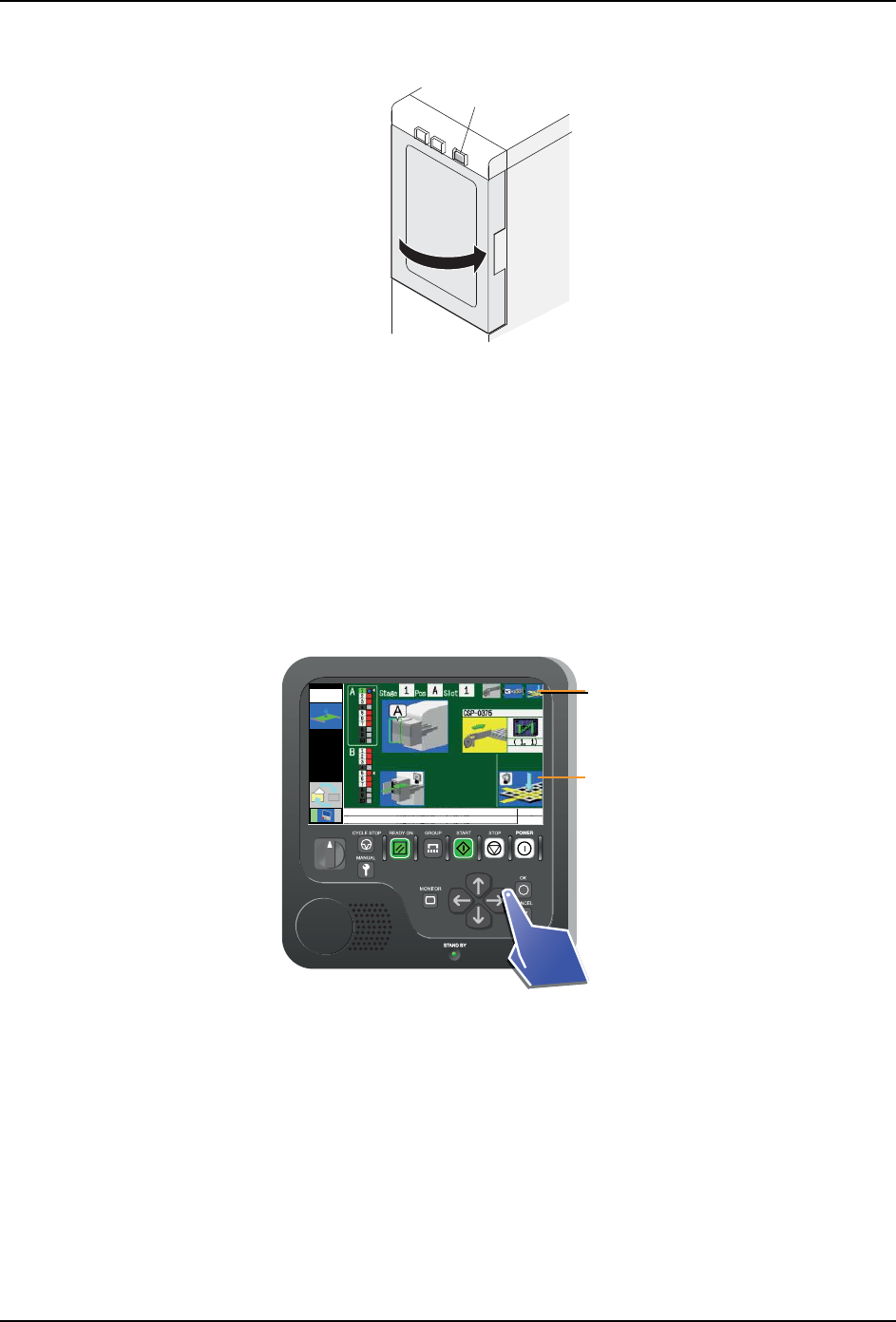

7. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，以免料盘单元 -LTW 受到冲击。
4.7.3 指定料盘元件的吸取开始点
将料盘元件安装到料盘单元 -M 中的时候，可以在操作画面或 KIT Handy 上指定最初吸取的
元件的位置坐标，能够指定料盘元件的吸取开始点。
机器上的指定
机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
6<66
&203/(7(
ᣝ䪂
30SYS-0181S
LOCKENABLE
Module
1
12
প⚍ᣛᅮ⼎ᛣ
⬏䴶ߛᤶᇐ
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
76 AIMEX 系统手册
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
· 设定栏的 X、Y 的初始值为现状的吸取点。
· 画面左面的数字 （7，5）等为 X、Y 上各自的凹槽数
3. 设定结束后，请按下 OK 按钮。
备注 )按下 CANCEL 按钮，设定就会被取消。
通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
3. 请点击 OK 按钮。
30SYS-0182
LOCKENABLE
Module
1
12
X
11
Y
6<66
˖প⚍തᷛ
;ࡴ˷˹
˖প⚍തᷛ
;ޣᇥ˷˹
˖প⚍തᷛ
<ࡴ˷˹
˖প⚍തᷛ
<ޣᇥ˷˹
30SYS-0171E
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 77
4.7.4 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -M 时，请注意
方向。
2. 在开闭料盘单元 -M 的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳
出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
3. 请不要使用右前方存在缺口的料盘。
4. 在进行了元件补充向导的一侧 （Stage）没有操作权时，画面上显示作业向导， 请变更
操作权补充元件。
30SYS-0778
