3- 58 3 4. 部品情報を作る N,O ：フィーダー占有本数左側、右側 トレイシャトルフィーダーを取り付けたとき、 Step5 で設定したフィーダーセット位置を基準と して左右何本のフィーダーが取り付け不可能になるかを設定します。トレイシャトルフィーダー の場合は、固定値で左右ともに「3 」 を入力してください。 設定項目 フィーダー占有幅 TSF1 26319-E5-00 P： カウント…
3-57
3
4. 部品情報を作る
G,H：トレイ枚数 X,Y

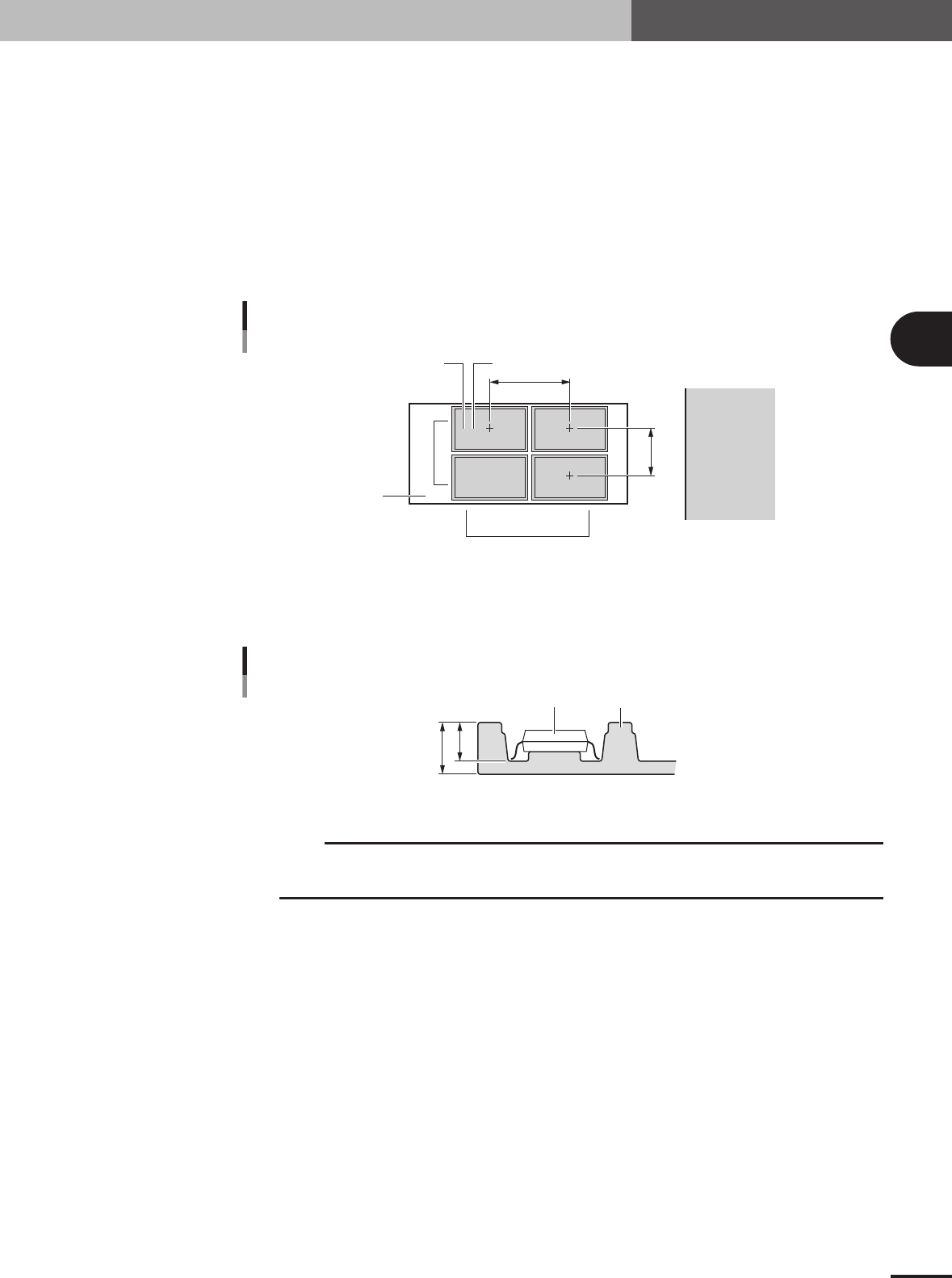

シャトル上の X、Y 方向にそれぞれ何枚のトレイが存在するか設定します。たとえば次図の場合、
「トレイ枚数 X」に「2」、「トレイ枚数 Y」に「2」を入力します。
I,J：トレイピッチ X ,Y(mm)
トレイが何 mm 間隔でトッププレート上に並んでいるか設定します。トレイが 1 枚のみの場合は
「トレイピッチ X」、「トレイピッチ Y」共に「0」を入力してください。
K,L：トレイ現在位置 X,Y
トッププレート基準位置から数えて何列何番目のトレイから部品吸着を開始するかを指定しま
す。通常「トレイ現在位置 X」「トレイ現在位置 Y」共に「1」を入力します。「1」に設定するこ
とによりトレイ基準位置に最も近い位置にあるトレイから部品吸着を始めます。
2,1 1,1
2,2 1,2
トレイ枚数/トレイピッチ
G
H
J
I
LK
シャトル
フィーダー側
22433-E0-00
M：トレイ厚み
下図を参考にトレイの厚み（mm）を入力します。ここで入力した値と部品厚さの合計が部品吸
着高さとなりますので、正確に測定して入力してください。
B
A
部品
トレイ
トレイ厚み ＝ A − B
トレイ厚み
22445-E0-10
c
注意
「トレイ厚み」の初期値は「0」となっています。正確なトレイ厚みを入力しないと、部品の押し過ぎ
によるノズルやヘッドの損傷または吸着エラーの原因となります。
3-58
3
4. 部品情報を作る

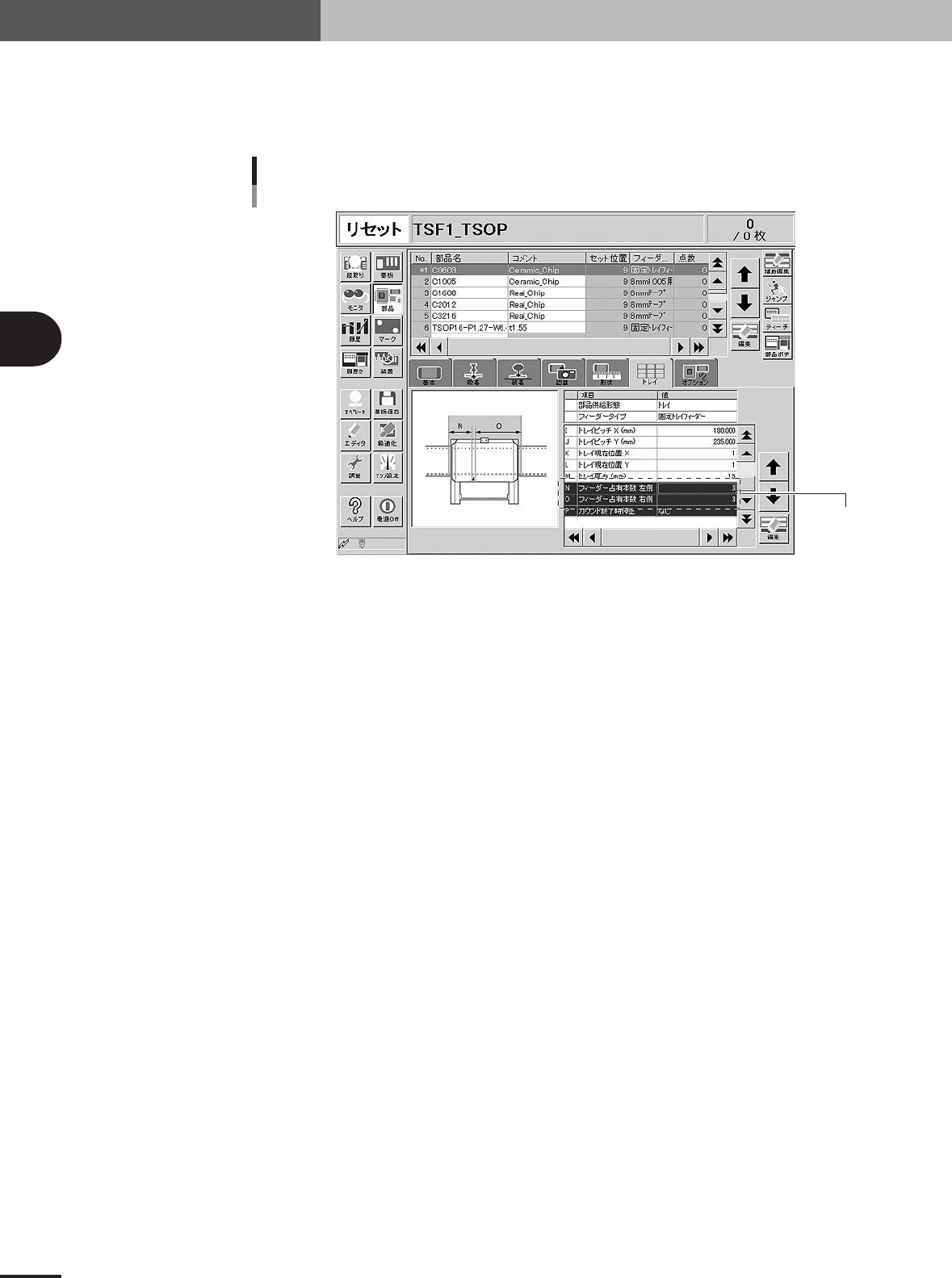

N,O：フィーダー占有本数左側、右側
トレイシャトルフィーダーを取り付けたとき、Step5 で設定したフィーダーセット位置を基準と
して左右何本のフィーダーが取り付け不可能になるかを設定します。トレイシャトルフィーダー
の場合は、固定値で左右ともに「3」を入力してください。
設定項目
フィーダー占有幅
TSF1
26319-E5-00
P：カウント終了時停止
「あり」に設定した場合、設定した部品個数を完了すると、自動的に運転が停止します。「なし」
に設定した場合、設定した部品個数を完了すると、最初の位置に戻って部品吸着を続けます。通
常は「なし」に設定します。
4 -59
3
5. マーク情報を作る

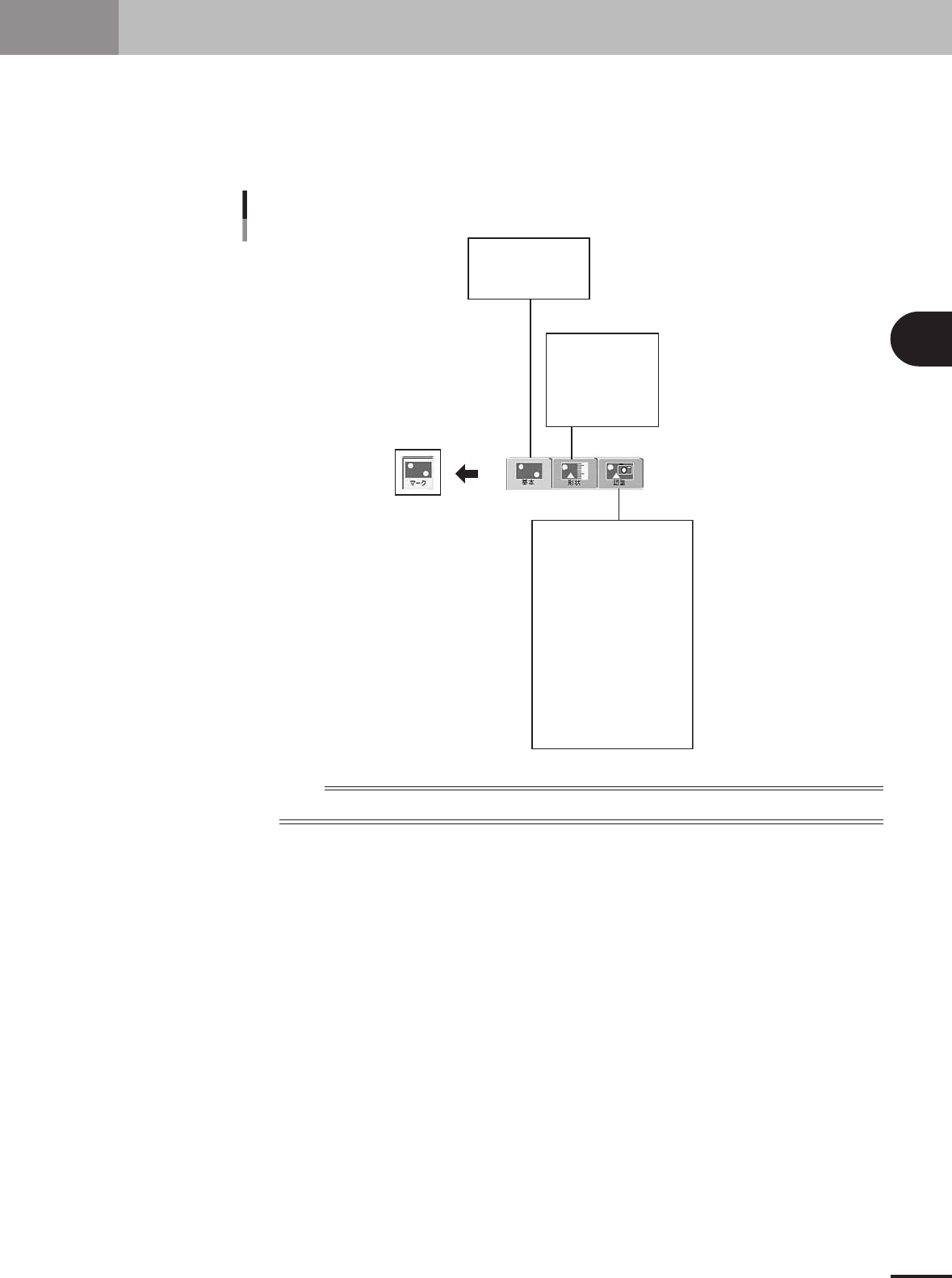

マークパラメーターの構成
表面タイプ
認識タイプ
マークしきい値
マーク認識公差
マーク検出範囲X
外輪照明レベル
内輪照明レベル
同軸照明レベル
IR外輪照明レベル
IR内輪照明レベル
マーク外ノイズカット数
マーク内ノイズカット数
認識シーケンス
マークタイプ
データベース番号
(ライブラリ名)
形状タイプ
マーク外形
etc.
マーク名
コメント
(マークタイプ)
22438-E0-10
参考
表示されるパラメーターは選択した「マーク機能」や「形状タイプ」などによって異なります。
