5. 補助編集機能
5.5 並び替え

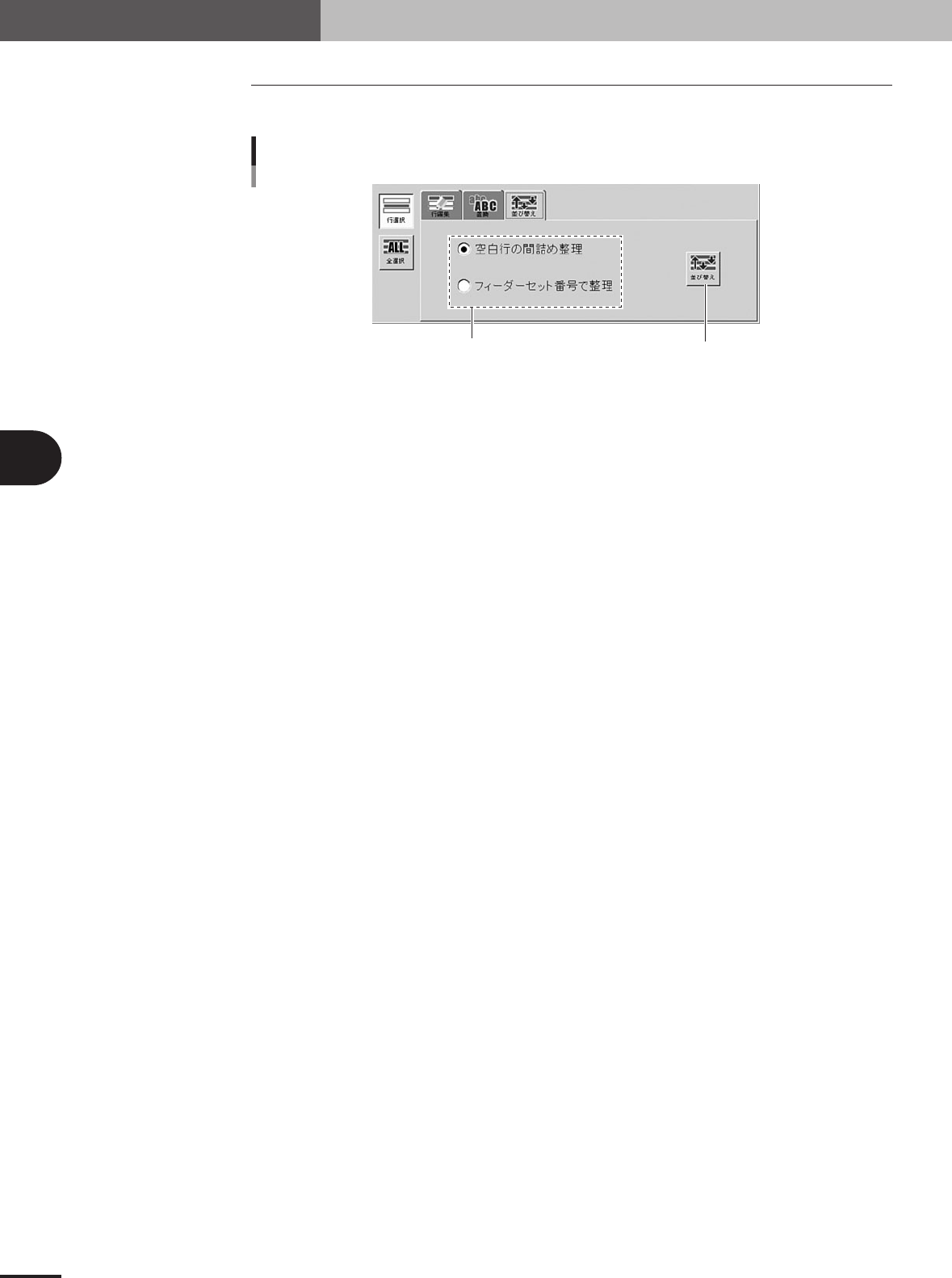

ラジオボタンで項目を選択し、[並び替え]ボタンを押すとデータが整理できます。
整理方法選択
並び替え
実行ボタン
26484-E5-00
■ 空白行の間詰め整理
データの入力されていない空白行を間詰めして整理します。
■ フィーダーセット番号で整理
フィーダー番号と同じデータ No 行に割り振られます。
4 -21
機
能
を
活
用
す
る
4
6. 認識画像確認・保存機能
この機能は、自動運転中のマシン停止直前に認識された画像を認識装置ごとに確認・保存できる機能です。マシン停
止時の認識エラーなどの解析に使用します。
■ 使用方法

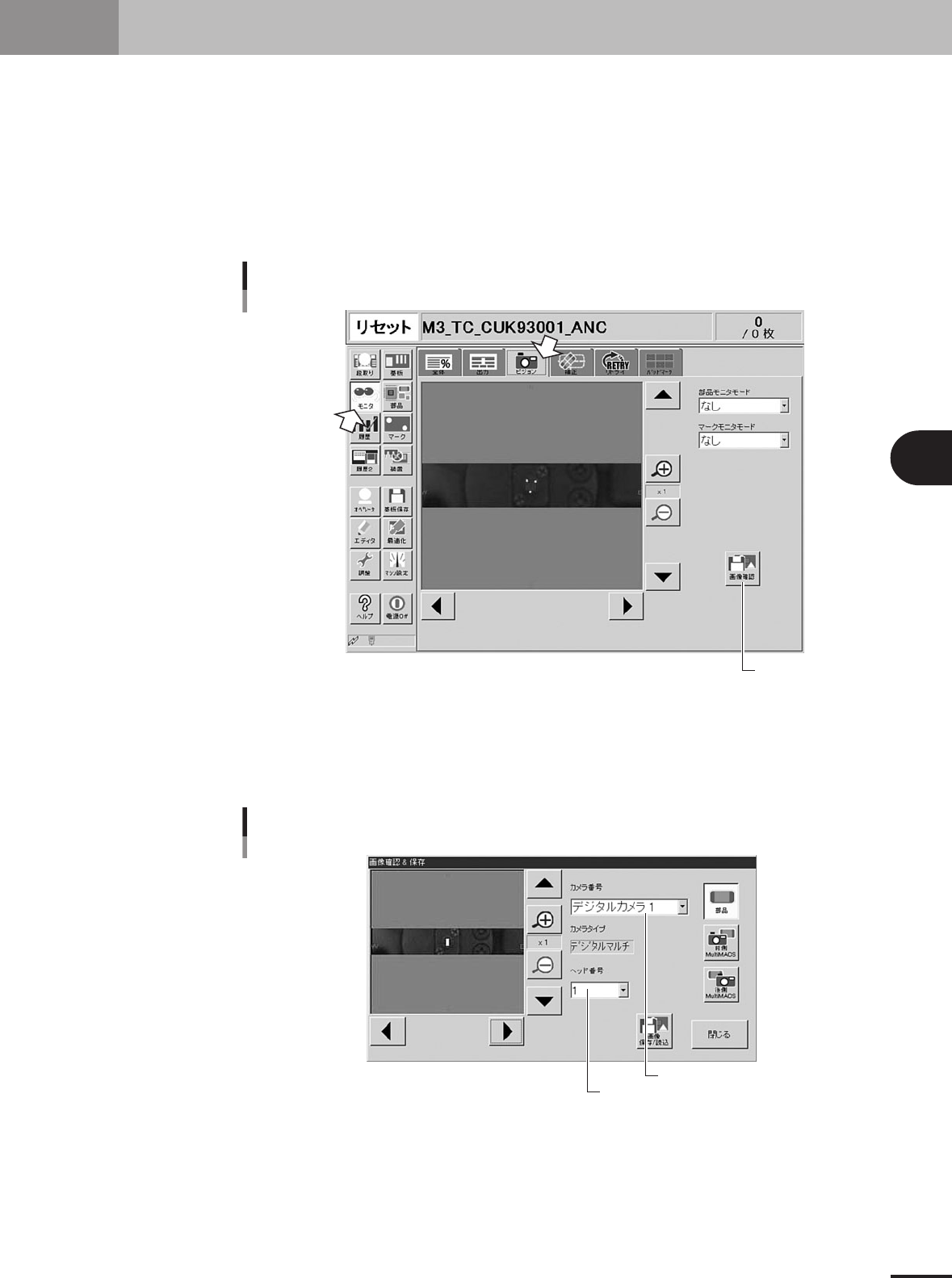

1
[画像確認]ボタンを押します。
[モニタ]ボタンを押して「ビジョン」タブから[画像確認]ボタンを選択してください。
このボタンを押す
[画像確認]ボタン
26485-E5-00
2
画像を選択します。
カメラ番号およびヘッド番号を切り替えて、確認または保存したい画像を選択してくだ
さい。
カメラを選択する
ヘッドを選択する
画像の選択
26486-E5-00
4-22
機
能
を
活
用
す
る
4
6. 認識画像確認・保存機能

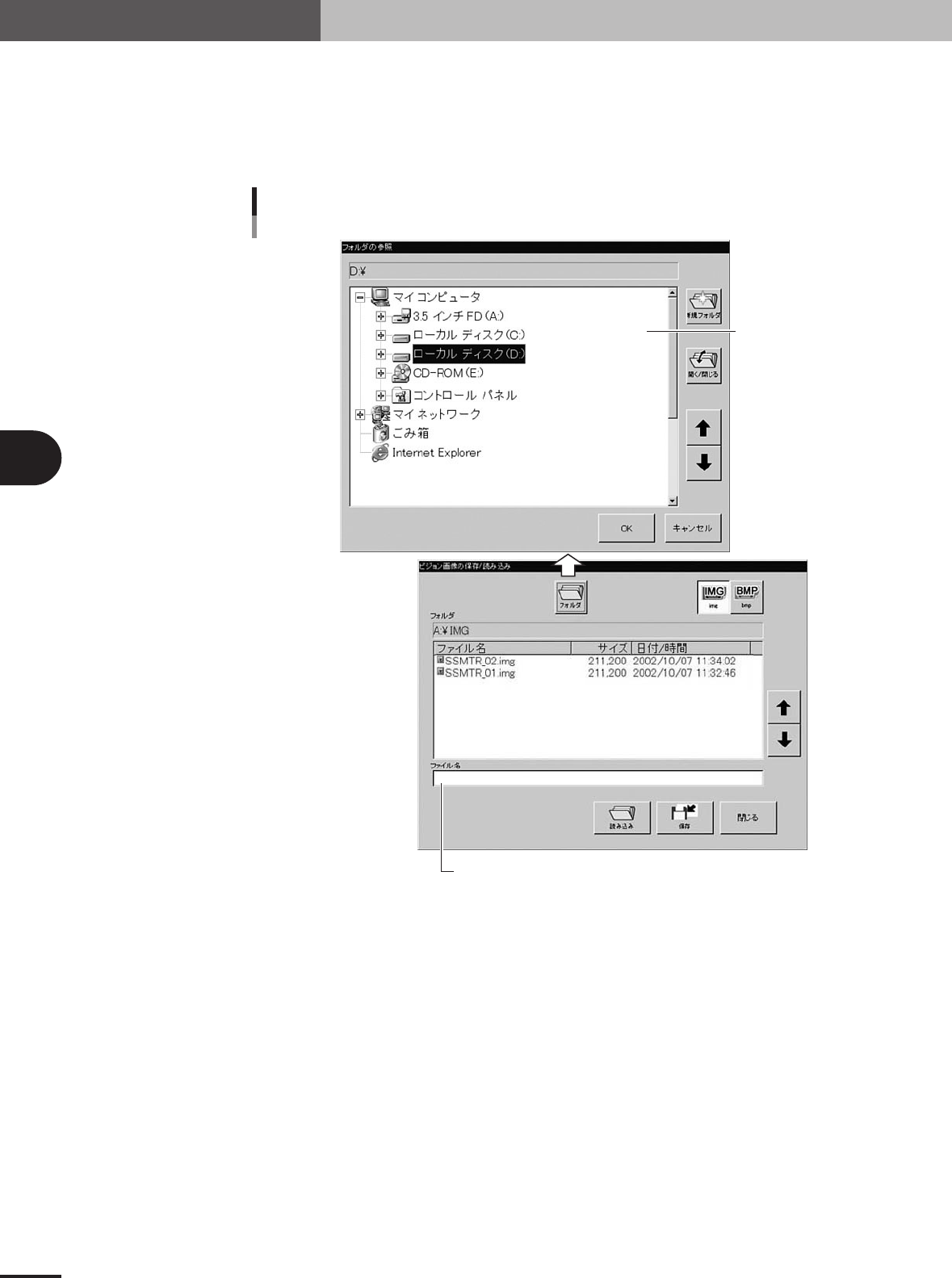

3
画像を保存します。
1. [画像保存 / 読込]ボタンを押します。
2. 保存先を選択し、ファイル名を入力します。
3. [保存]ボタンを押します。
保存するファイル名を入力する
保存先を選択する
[画像確認]ボタン
26487-E5-00
