5-16
5
2. ブロックオフセット
3
２行目以降に、他のオフセット情報を登録します。
0-5
0
-5
40
50100
基板原点と基準ブロック原点が一致している場合の例
基板原点
基準ブロック原点
ロケートピン位置
ブロック 1ブロック 2ブロック 3
ブロック 4ブロック 5ブロック 6
62438-5E-00
基板点と基準ブロック原点が一致している場合の「オフセット」画面
26524-5E-00
10 0
15
55
60110
基板原点と基準ブロック原点が一致していない場合の例
基板原点
ロケートピン位置
ブロック 1ブロック 2ブロック 3
ブロック 4ブロック 5ブロック 6
基準ブロック原点
0
62439-5E-00
基板点と基準ブロック原点が一致していない場合の「オフセット」画面
26525-5E-00
5-17
5
2. ブロックオフセット
2.2 ブロックオフセットの展開・戻し
各ブロックのデータを展開して１枚の基板データに変換、あるいは展開してあるデータを元のブ
ロックの状態に戻します。オフセットの設定をされた基板データを１枚の基板データに展開すると、
生産タクトが向上します。
搭載情報を編集するときは割基板の状態で作業し、最適化や生産をおこなうときにオフセットを展
開します。
2.2.1 ブロックオフセットの展開
オフセット情報を展開します。
1
「編集」メニューの「ブロックオフセット」から「展開 (参考あり)」または「展開 (参考
なし)」を選択します。
n
注意
「展開 (参考なし)」を選択した場合は、展開前のデータを残しませんので後述の「展開戻し」を行う
ことができませんので注意してください。
2
「ブロックオフセット展開」のダイアログが表示されます。内容を確認して、[はい]ボタン
を押してください。
3
ブロックオフセット展開が完了するとダイアログが表示されますので、[OK]ボタンを押し
てください。
ブロックオフセット
展開
26526-E5-00
5-18
5
2. ブロックオフセット
4

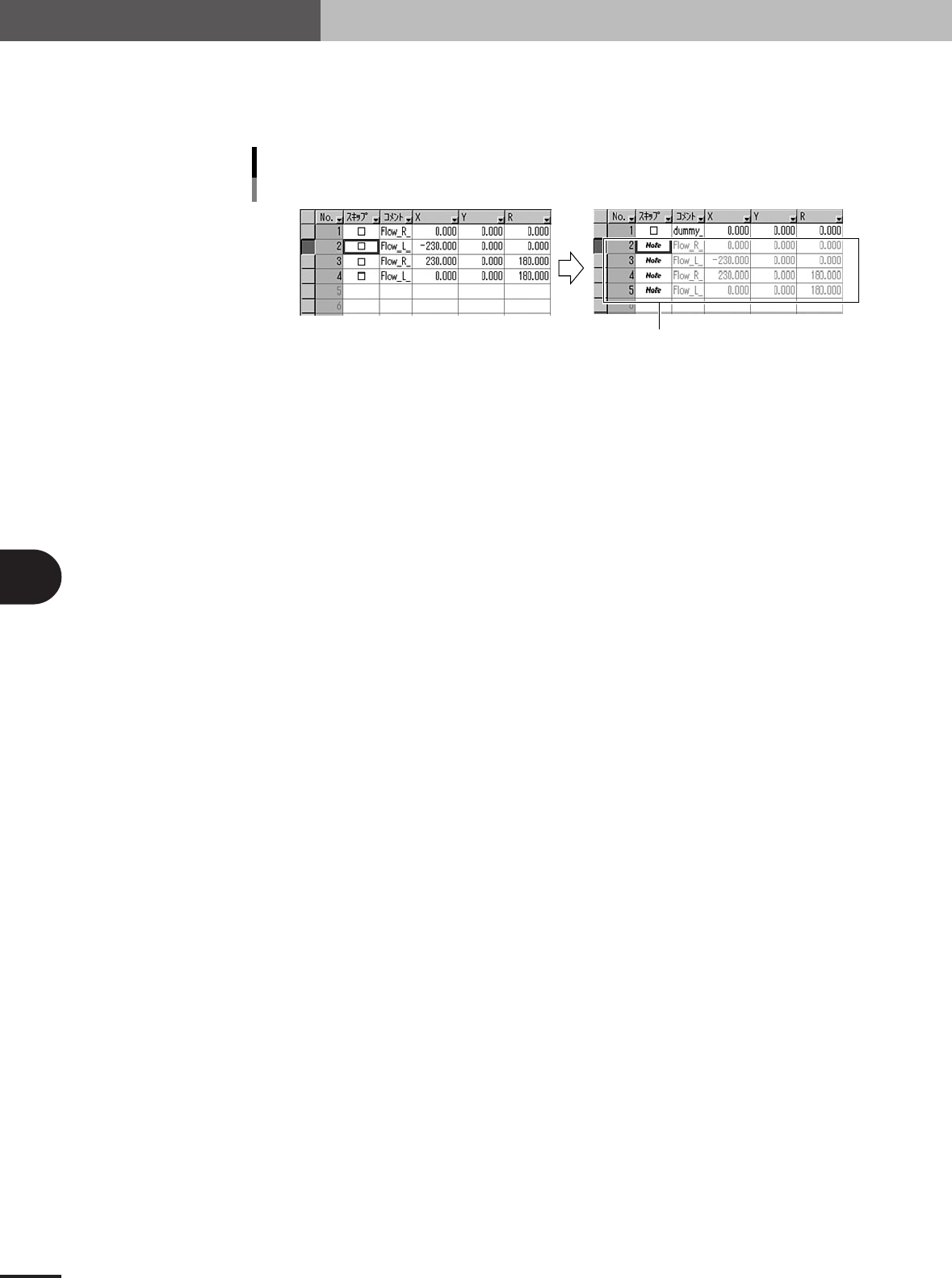

「展開 (参考あり)」を選択した場合、ブロックオフセット展開前のデータが「Note」 (参
考)として残っているか確認してください。
ブロックオフセット展開
(参考あり) の例
「Note」として残る
26527-E5-00
