M3plus_OperationManual_j - 第209页
6- 14 6 3. XML ライブラリーを作る ■ エディターの場合 ライブラリー登録の前に部品またはマークの補助調整を行ってください。 1 登録を行うライブラリーにカーソルを合わせ[ 保存] ボタンをクリックしてください。 2 3 [保存]ボタン ライブラリー登録名 ライブラリー登録 エディター 機差情報の選…
6-13
6
3. XML ライブラリーを作る
3.3 ライブラリーデータの保存
作成したライブラリーデータをマシンのポチ等を使って修正した場合、通常の基板保存だけではラ
イブラリーデータの変更は保存されません。
つまり、ライブラリーデータは、一元管理を目的としていますので、変更点を保存したい場合は、
ライブラリーの保存を別に行います。保存は VGOS 上でもエディター上で行えます。
n
要点
通常保存先はLANで接続されているPC上に設定します。
マシン1 マシン2 マシン3
マークしきい値
「100」
マークしきい値
「120」
マークしきい値
「80」
Mark_1
Mark_1.xml
ライブラリー
保存場所
共通に保存
呼び出し
登録
機差に保存 機差に保存
補助調整
補助調整
補助調整
呼び出し
ライブラリーの保存
22601-E0-10
機差情報について
XML 基板データには「共通情報」「機差情報」があります。また、ライブラリーデータには「共
通情報」「機差情報」「グループ情報」があります。
・ 共通情報とは
1 ラインの基板データ内において、共通に使用できるパラメータをいいます。
・ 機差情報とは
共通情報のパラメータを指定したマシン専用に設定したパラメータをいいます。この情報は認識
情報や形状情報などの単位別に設定できます。しかし、1 つのパラメータにのみ設定することは
できまん。
6-14
6
3. XML ライブラリーを作る
■ エディターの場合
ライブラリー登録の前に部品またはマークの補助調整を行ってください。
1
登録を行うライブラリーにカーソルを合わせ[保存]ボタンをクリックしてください。
2
3
[保存]ボタン
ライブラリー登録名
ライブラリー登録
エディター
機差情報の選択
26606-E5-00
4
これで保存が完了しました。
6-15
6
3. XML ライブラリーを作る

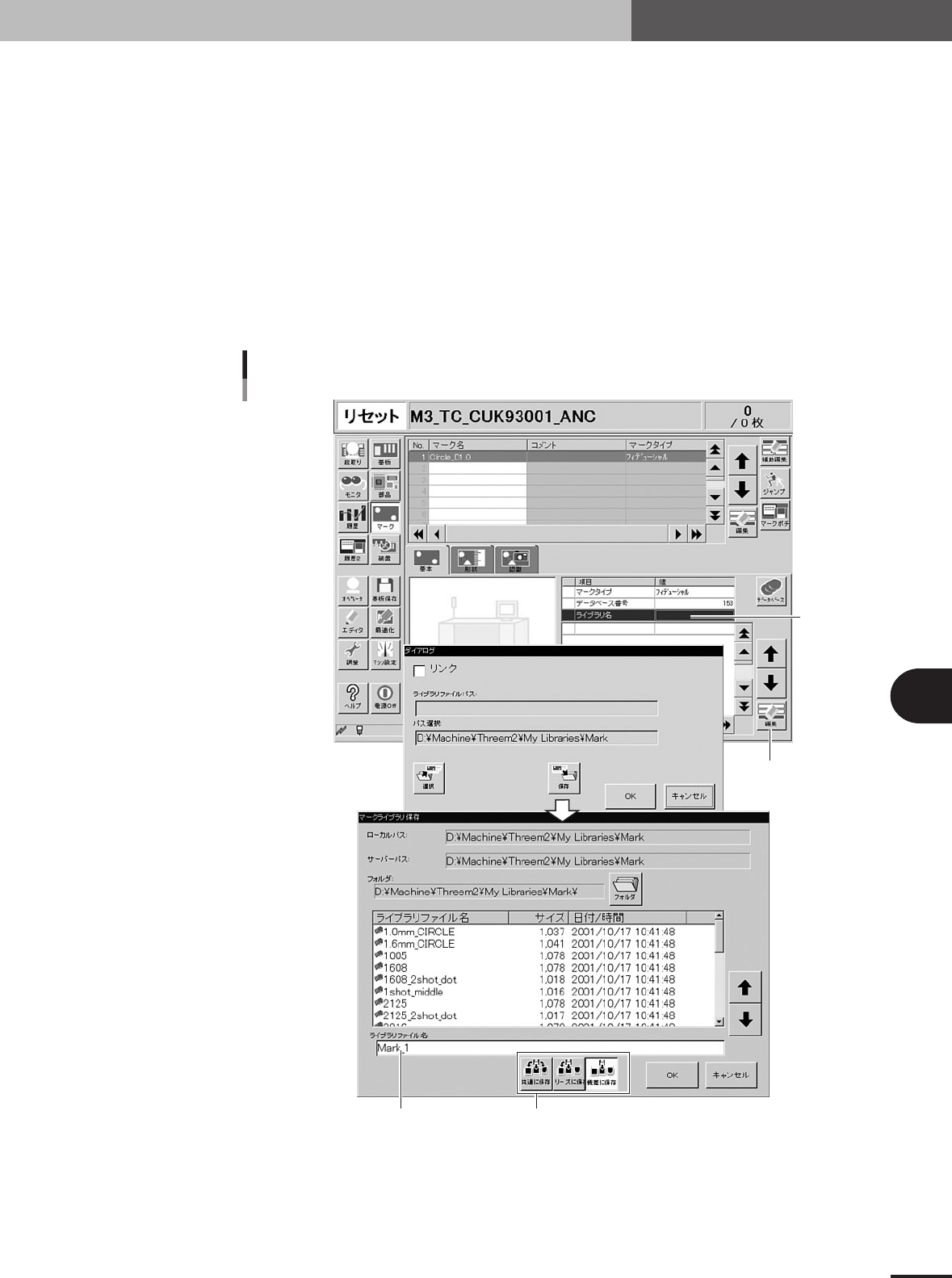

■ VGOS の場合
ライブラリー登録の前に部品またはマークの補助調整を行ってください。
1
登録を行うライブラリーにカーソルを合わせライブラリー欄を選択してください。
2
3
ライブラリー保存画面が開きます。
4
5
クリック
[編集]ボタン
機差情報選択ボタンライブラリー名を入力
ライブラリー登録
VGOS
26607-E5-00
6
