A- 3 仕 様 A 1.2.1 PREVIOUS INTERFACE 使用信号 1. 基板搬入中信号出力 1 ( リレー接点) 2. 基板搬入中信号出力 2 ( リレー接点) 本機内で次作業の準備が整った上で、基板要求信号として上記 1 ←→ 2 が導通( 閉路 ) となった場 合に基板を搬入を行う。 1 2 3 本機 上流機 +24V BUSY OUT (T19043) ケーブル PREVIOUS INTERFACE 回路 2212…
A-2
仕
様
A

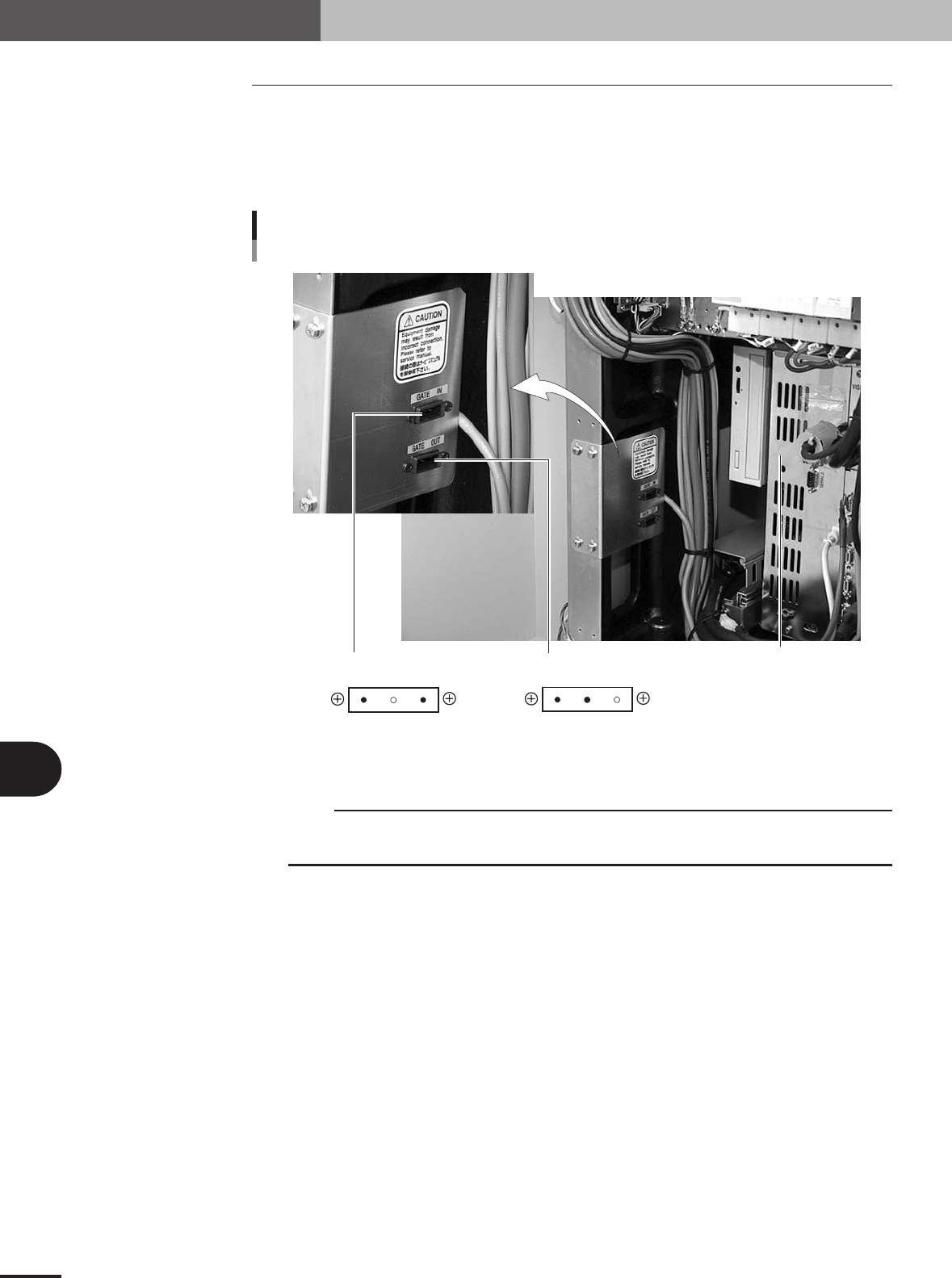

1.2 機器間入出力信号
マウンターは、後行程機からの信号を受けると基板を排出し、別の基板を要求するために前行程機
へ信号を送ります。NEXT INTERFACE コネクターは後行程機と接続し、PREVIOUS INTERFACE
コネクターは前行程機と接続します。どちらのコネクターもマウンター前面パネルの内側に位置し
ています。
PREVIOUS INTERFACE
NEXT INTERFACE
ゲート信号コネクタ
3
1 2
2
1 3
AMP 2-178802-3
3Pinパネルタイプ
キーイングY
AMP 2-178802-3
3Pinパネルタイプ
キーイングX
コントローラー
22121-E5-30
c
注意
前行程機がMcube、Mcube plus以外の場合は別途専用ケーブルが必要です。（詳しくは仕様書を参照し
てください。）
A-3
仕
様
A
1.2.1 PREVIOUS INTERFACE
使用信号
1. 基板搬入中信号出力 1(リレー接点)
2. 基板搬入中信号出力 2(リレー接点)
本機内で次作業の準備が整った上で、基板要求信号として上記 1 ←→ 2 が導通(閉路)となった場
合に基板を搬入を行う。
1
2
3
本機
上流機
+24V
BUSY OUT
(T19043)
ケーブル
PREVIOUS INTERFACE 回路
22122-E5-10
1.2.2 NEXT INTERFACE
使用信号
1. DC24V
3. 基板搬出許可信号入力
上記 1 ←→ 3 が導通(閉路)となった場合、基板搬出を要求されていると判断し、本機の実装が終
了していれば基板を搬出する。
+24V
5V
10.5kΩ
0.1μ
BUSY IN
(N1A047)
下流機
本機
ケーブル
NEXT INTERFACE 回路
1
3
2
22123-E5-10
1
2
3
リレー接点（無電圧）出力
リレー接点（無電圧）出力
基板搬出要求信号入力BUSY OUT
BUSY OUT
空き
信号名
PREVIOUS INTERFACE（本機から上流機へ）
NEXT INTERFACE（本機から下流機へ）
基板搬送信号仕様
入出力仕様 信号仕様Pin No.
1
2
3
+24V
PNP入力 基板搬出要求信号出力
BUSY IN (+24V)
空き
BUSY IN(N1A047)
信号名 入出力仕様 信号仕様Pin No.
24109-E5-10
A-4
仕
様
A
1.3 電源接続部
本体背面の左下パネルを開けると電源接続部があります。図に示すような電源ケーブルを使って、
メインブレーカーの一次側端子 L1, L2 と本体アース接続部に接続します。
電 源
電源仕様
周波数 電源容量
単相 AC200 ∼ 240V -10%, +6% 50/60Hz 2.8kVA
24111-E5-00
電源入力端子
アース端子
メインブレーカー
電源入力端子
ブレーカー
22126-E5-20
Earth
Green
L=350mm
L=350mm
圧着丸端子
絶縁被覆付圧着端子
L1
L2
電源ケーブル加工例
22127-E5-00
c
注意
電源ケーブルには、導体断面積がAWG13 (3.5sq)以上のものを使用してください。
w
警告
感電事故を防止するため、電源の接続は元電源が切れていることを確認してから行ってください。ま
た、本体アース部の接続は確実に行ってください。
