1- 1 各 部 の 名 称 と 働 き 1 1. 各部の名称と働き トレイシャトルフィーダー（以後 TSF1 と呼びます。 ）の名称と働きについて説明します。 1.1 TSF1 本 体 上面安全カバー フィーダーカバー 操作スイッチ部 非常停止ボタン 側面安全カバー1 側面安全カバー2 信号ケーブル TSF1 本体1 27100-5V-00 操作スイッチ部 シャトルの原点復帰、部品交換位置移動、J O G 操作等を行います。 上面安全…
1-1
各
部
の
名
称
と
働
き
1
1. 各部の名称と働き
トレイシャトルフィーダー（以後 TSF1 と呼びます。）の名称と働きについて説明します。

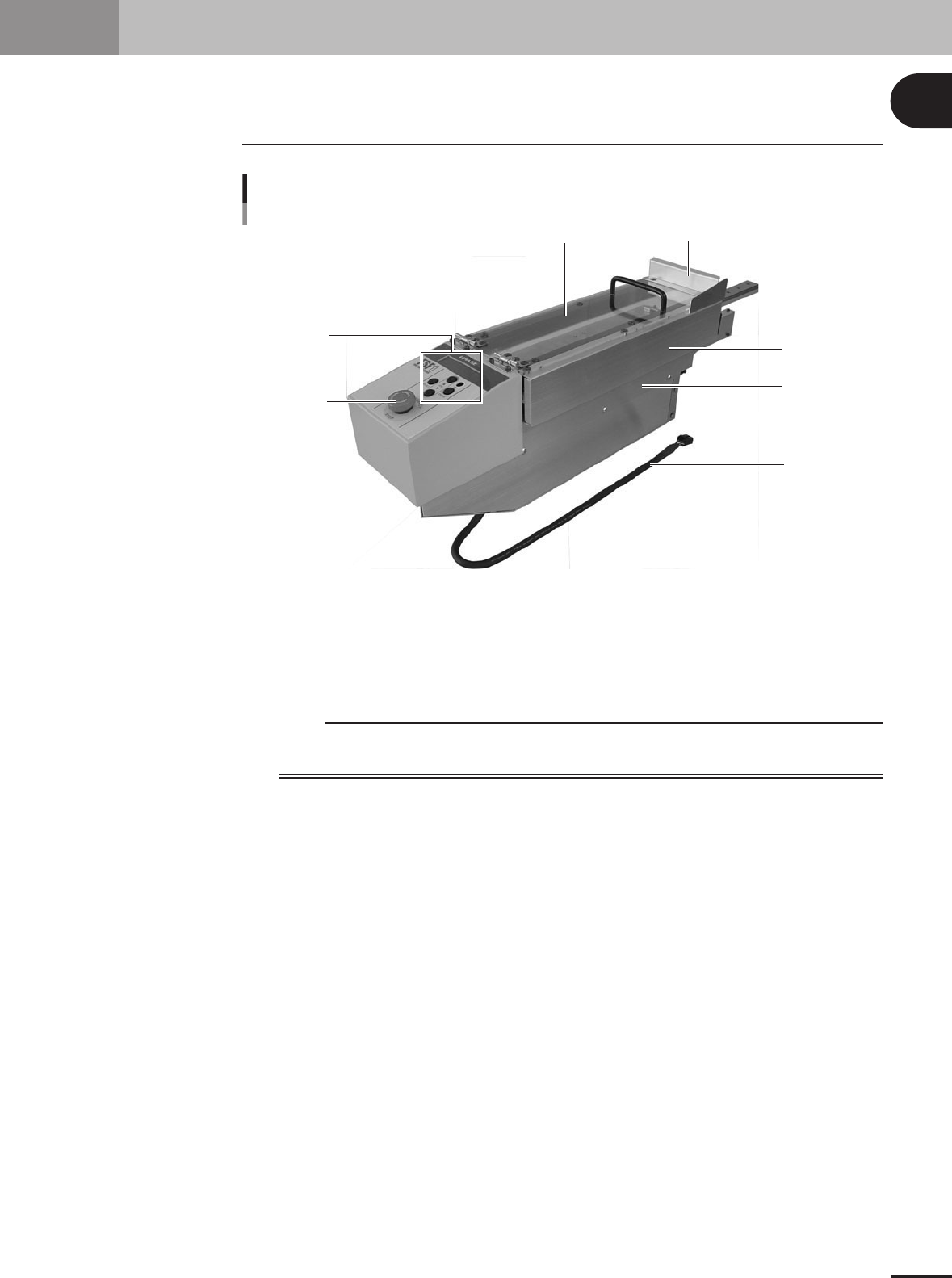

1.1 TSF1 本体
上面安全カバー フィーダーカバー
操作スイッチ部
非常停止ボタン
側面安全カバー1
側面安全カバー2
信号ケーブル
TSF1 本体1
27100-5V-00
操作スイッチ部
シャトルの原点復帰、部品交換位置移動、JOG 操作等を行います。
上面安全カバー
このカバーを開けてトレイをセットします。
w
警告
上面安全カバーに力を加えたり、上に物を置いたりしないでください。変型、損傷の原因となりま
す。
フィーダーカバー
側面安全カバー 1
TSF １を２台使用時のポジション１設置時にはこのカバーを取り外します。
側面安全カバー 2
TSF １を２台使用時のポジション１設置時にはこのカバーを取り外します。
信号ケーブル
TSF1 とマウンターを接続します。マウンターのコネクターとの接続 / 抜き取りの際は必ずマウン
ターの電源を切ってください。
非常停止ボタン
このボタンを押すと TSF1 とマウンターは非常停止状態となり、サーボ OFF します。TSF1 の非
常停止ボタンを解除後、マウンターの READY ボタンを押せば復帰します。
1-2
各
部
の
名
称
と
働
き
1

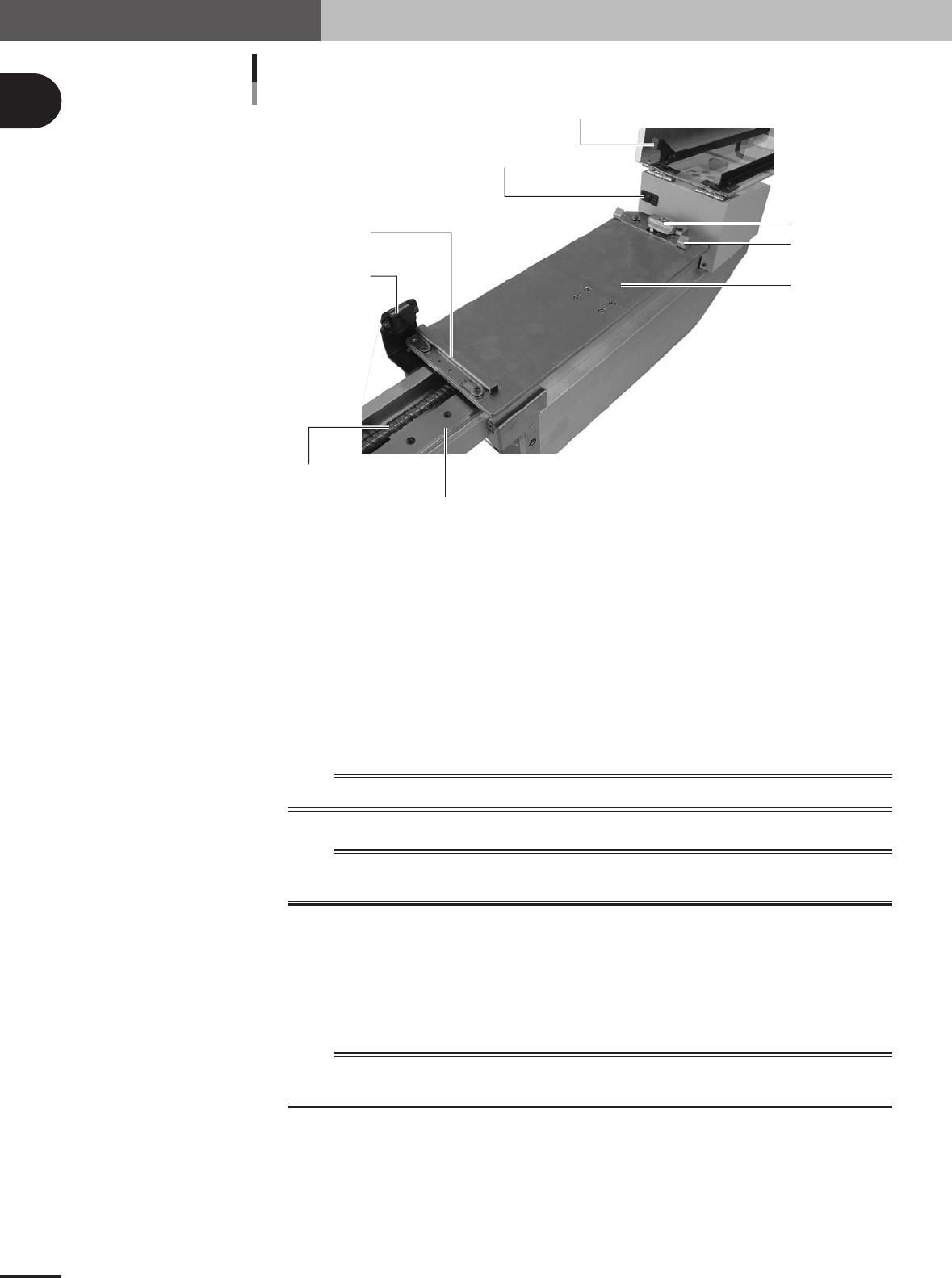

カバー安全スイッチ
安全スイッチプッシュプレート
トレイガイド F
マグネットキャッチ
ホールドノブ
トッププレート
TSF1 本体2
トレイガイド R
シャトル軸リニアガイド
シャトル軸ボールネジ
27101-5V-00
トレイガイド F
トレイの前端（マウンター側）を固定します。
トッププレート
トレイを吸着位置まで搬送します。
トレイガイド R
トレイの後端（操作スイッチ側）を固定します。
ホールドノブ
トレイをトッププレートに固定します。
n
要点
トレイガイドF/R、トッププレート、ホールドノブを総称してシャトルと呼びます。
w
警告
TSF1を持ち運んだりマウンターにセットする際に、シャトル部を持たないでください。故障の原因と
なります。
マグネットキャッチ
上面安全カバーを閉じた状態に固定します。
シャトル軸ボールネジ
シャトル軸リニアガイド
w
警告
TSF1を持ち運んだりマウンターにセットする際に、リニアガイドを持ったり、リニアガイドに衝撃を
加えないでください。故障の原因となります。
カバー安全スイッチ
上面安全カバー用のインターロックです。開くと非常停止状態（サーボ OFF）になります。
安全スイッチプッシュプレート
上面安全カバーを閉じると、カバー安全スイッチを押して「上面安全カバー閉」を検出します。
