2.5 生産
生産中の基本的な TSF1 の操作は以下の通りです。
n
要点
データ作成方法等については、マウンターオペレーションマニュアル 「第3章 基板データを作成す
る」を参照してください。
1
部品トレイを TSF1 のシャトルにセットします。
1. 前回の生産を継続する場合は、そのまま生産を開始してください。（部品カウントは
記憶されています。）新しいトレイを使用するなど、部品カウントをリセットしたい
場合は、段取りメニューから[トレイカウンタ]ボタンを選択してリセットを行ってく
ださい。
2. 任意の位置から吸着を開始する場合は、部品→トレイ→「現在位置 X/Y」に部品吸
着開始位置を入力します。
現在位置X,Y
現在位置 X/Y
67206-5V-00
2
生産を開始します。
1. 前回の生産終了時に記憶された部品カウントもしくは新規設定した部品カウントの位
置から吸着を開始します。
2. トレイの最後の部品を吸着すると「部品切れエラー」となります。最後の部品は、
ヘッドに吸着された状態で保持されます。シャトルは自動的に部品交換位置に移動し
て生産は一時停止状態になります。
3
部品トレイを交換します。
TSF1 の非常停止ボタンを押し、上面安全カバーを開いて部品トレイを交換します。
4
生産を再開します。
上面安全カバーを閉じ、非常停止ボタンを解除します。マウンターの[READY]ボタンを
押して非常停止状態を解除し、[START]ボタンを押して生産を再開します。部品カウ
ントは自動的にリセットされます。
n
要点
トレイの最後の部品を吸着/搭載後に生産を終了したい場合（新しいトレイに交換しない場合）は、次
の手順となります。
1. 最後の部品を吸着した時点で部品切れエラーが発生する。
2. マウンターのエラークリアボタンを押す。
3. スタートボタンを押して生産を再開する。
4. 最後の部品を搭載する。この場合、部品カウントは自動的にリセットされる為、次の
吸着サイクルでは部品吸着エラーとなります。
e
3 -1
3
3. セットアップ
n
要点
TSF1は常に1本使用状態の仕様（A仕様）で出荷されます。またマウンターはTSF1未使用状態（安
全カバー及びテープガイド板金が全て取り付けられた状態）で出荷されます。
c
注意
1. フィーダープレート下部には、信号ケーブルを接続するコネクターが2ヶ所あり、ショートコネク
ターがセットされた状態で出荷されます。TSF1を使用しないポジションのショートコネクターは取り
外さないでください。TSF1を使用しないポジションのショートコネクターが外れていると、非常停止
状態となります。
2. 安全上の理由から、TSF1をポジション2のみに取り付けての使用は出来ません。

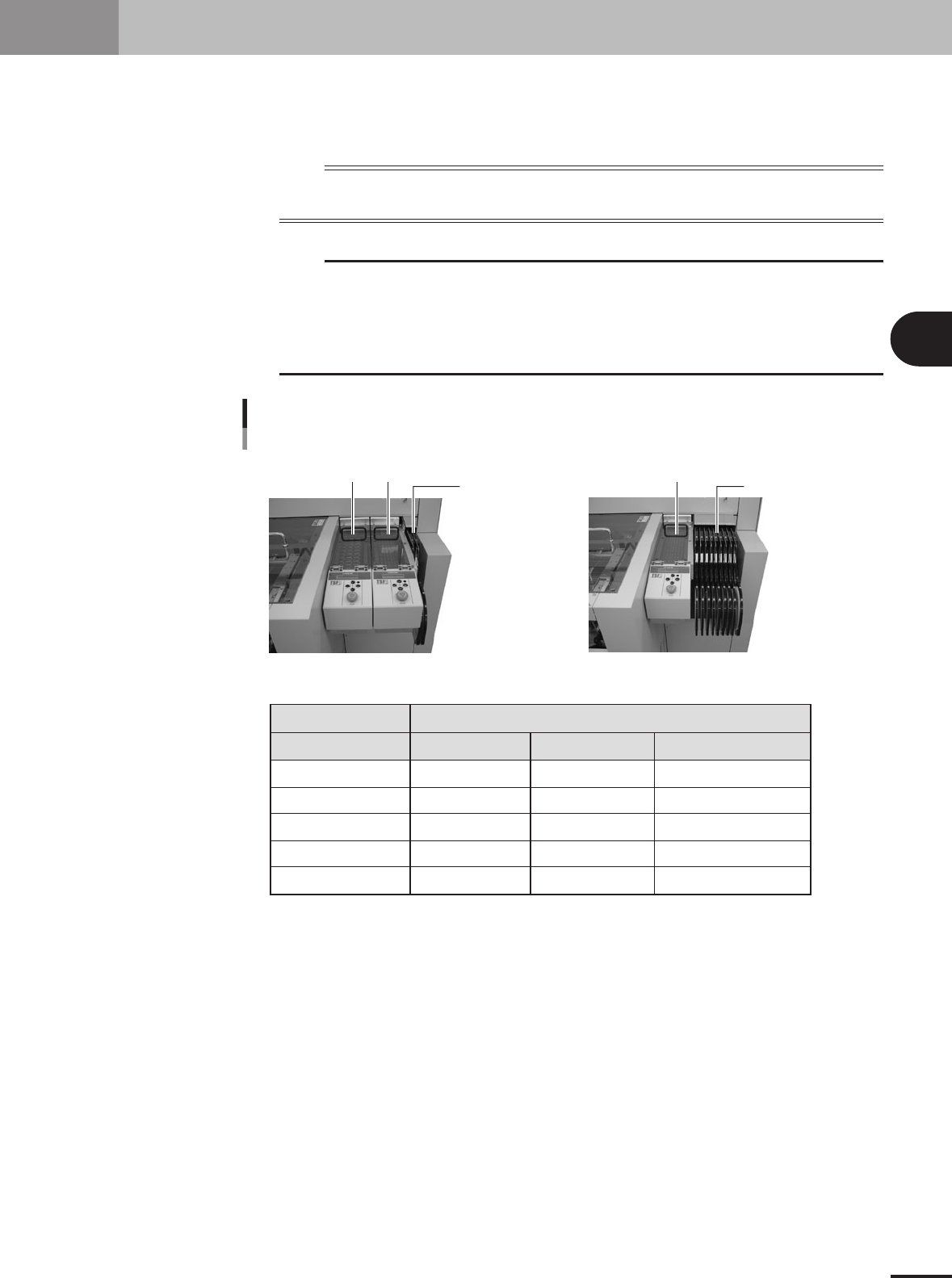

TSF1 仕様変更
ポジション 1 ポジション 2
TSF1× 1本＋ 8mmフィーダー 9本使用例
TSF1× 2本＋ 8mmフィーダー 2本使用例
8mmフィーダー × 2本
8mmフィーダー × 9本
ポジション 1
ポジション1
ポジション2
マウンター側安全カバー
テープガイド板金
ショートコネクター
注：安全上の理由から、TSF1をポジション2のみに取り付けての使用はできません。
1台
TSF1 A仕様
設置不可（注）
2番/3番を使用
2番/3番を使用
ポジション2に使用
2台
TSF1 B仕様
TSF1 C仕様
3番を使用
3番を使用
未使用
未使用
--------------------
--------------------
1/2/3番を使用
1/2/3番を使用
ポジション1/2に使用
TSF1使用台数/設置ポジション
27300-5V-00
3-2
3
3.1 TSF1 仕様変更方法
w
警告
仕様変更の際は必ずマウンターの電源をOFFしてください。マウンターの電源をOFFしないで仕様変
更を行うと、事故や故障の原因となります。
3.1.1 A 仕様から B 仕様への変更手順
1
ねじ 3 本を外し、側面安全カバー 1 を上面安全カバーから取り外します。
ワッシャ一体型セットスクリュー×3本
側面安全カバー1
27301-5V-00
2
ねじ 5 本を外し、側面安全カバー 2 を TSF1 本体から取り外します。
丸印内：セットスクリュー（2本）
矢 印：バインドねじ（3本）
側面安全カバー2
27302-5V-00
