3-2
3
3.1 TSF1 仕様変更方法
w
警告
仕様変更の際は必ずマウンターの電源をOFFしてください。マウンターの電源をOFFしないで仕様変
更を行うと、事故や故障の原因となります。

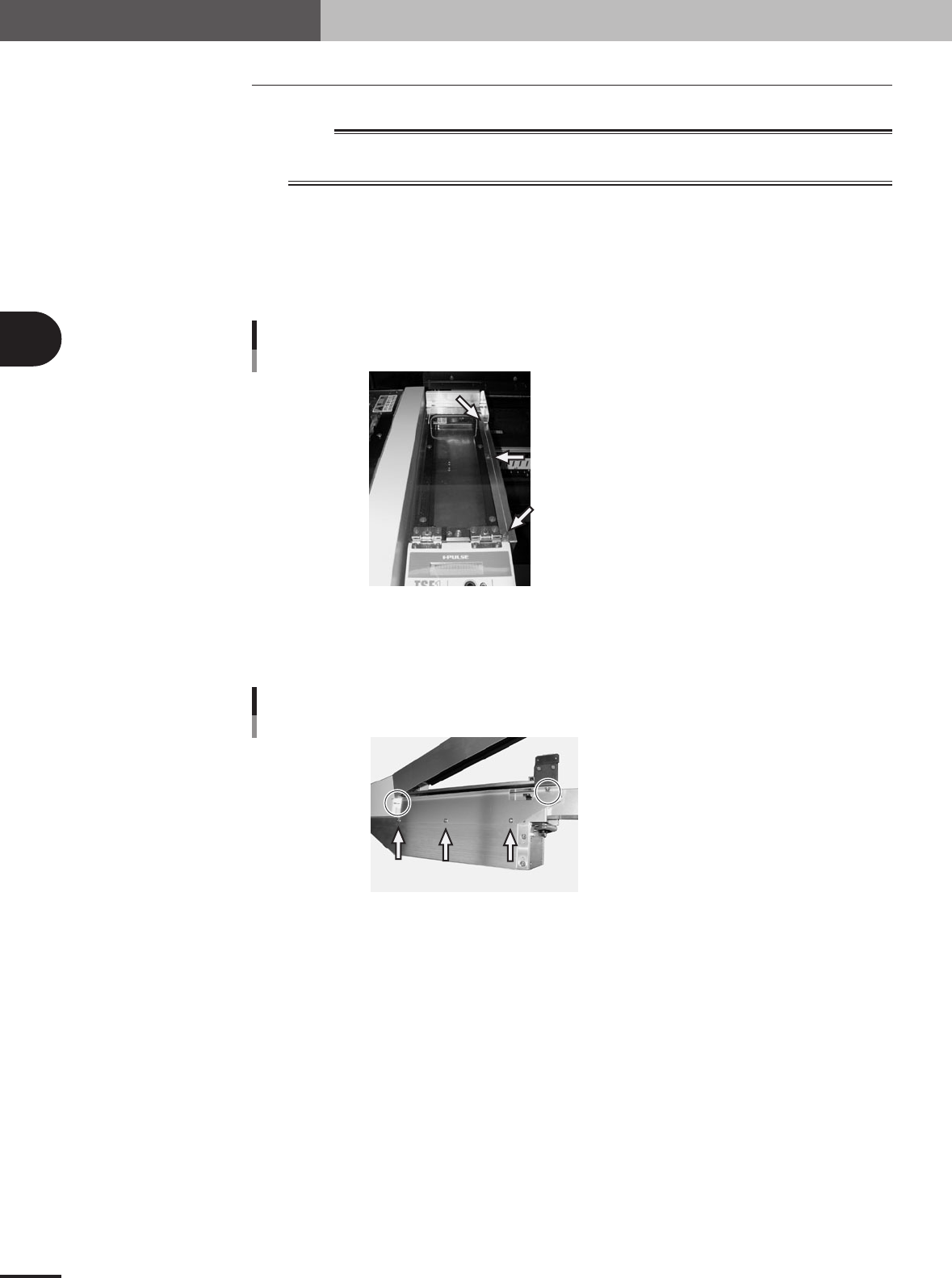

3.1.1 A 仕様から B 仕様への変更手順
1
ねじ 3 本を外し、側面安全カバー 1 を上面安全カバーから取り外します。
ワッシャ一体型セットスクリュー×3本
側面安全カバー1
27301-5V-00
2
ねじ 5 本を外し、側面安全カバー 2 を TSF1 本体から取り外します。
丸印内：セットスクリュー（2本）
矢 印：バインドねじ（3本）
側面安全カバー2
27302-5V-00
3-3
3
3

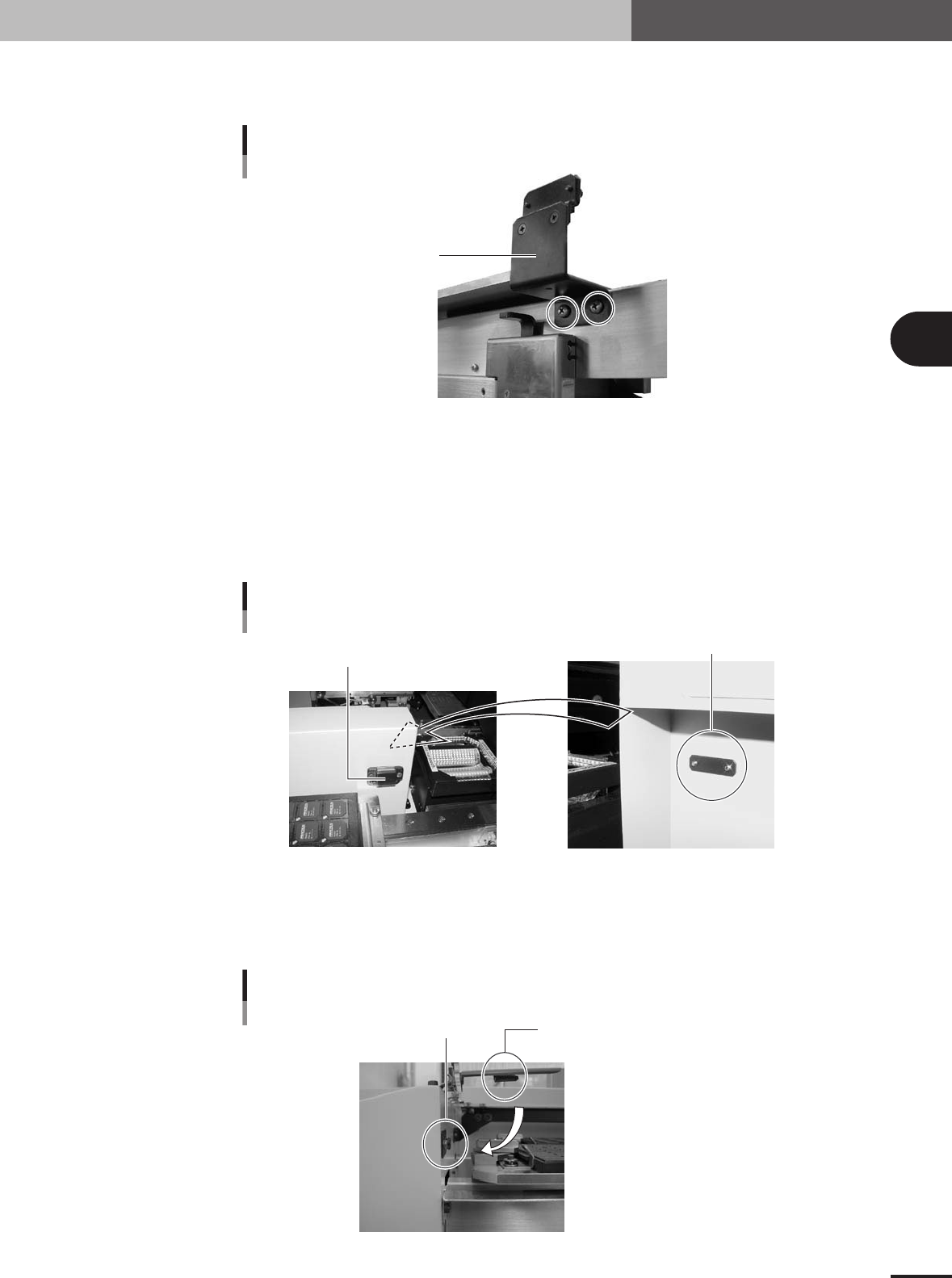

ねじ 2 本を外し、マグネットキャッチ Assy を取り外します。
マグネットキャッチ1
マグネットキャッチAssy
（標準位置）
27303-5V-00
4
上面安全カバーを全開にし、TSF1 をポジション 1 に取り付けます。
5
マグネットキャッチ Assy を分解し、ナットプレートと付属のねじ 2 本（M3 × 6 六角
穴付きねじ）を使用してマグネットキャッチをマウンター本体カバーに取り付けます。
マグネットキャッチ2
マグネットキャッチ
（コンベアカバー位置）
スクリューキャッチプレート
27304-5V-00
6
上面安全カバーを開閉し、安全スイッチプッシュプレートがカバー安全スイッチを確実
に押し込んでいる事を確認します。
カバー安全スイッチ
カバー安全スイッチ
安全スイッチプッシュプレート
27305-5V-00
3-4
3
3.1.2 A 仕様から C 仕様への変更手順

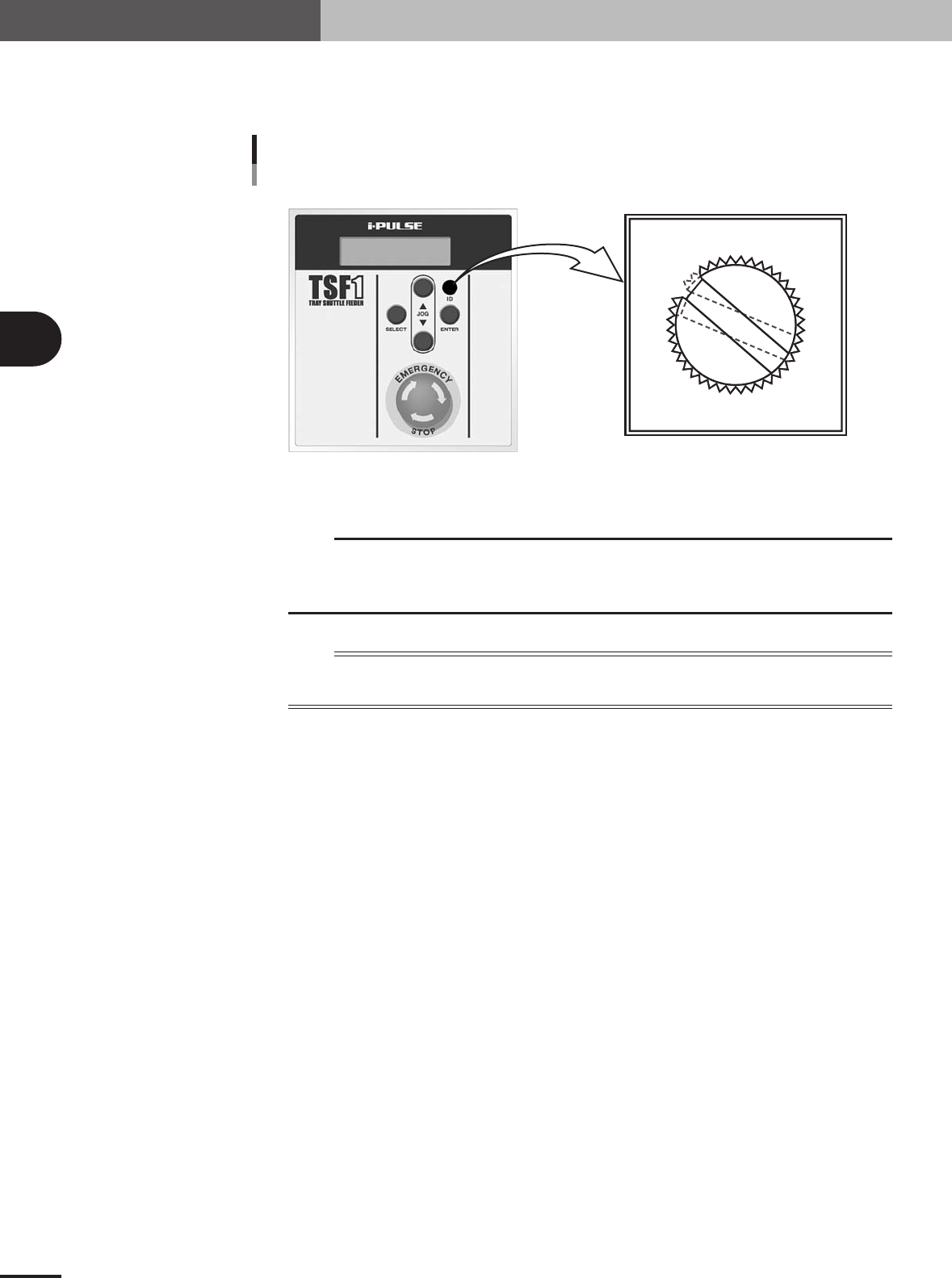

マイナスドライバーを使用して、ID 設定ダイヤルを ID1 から ID2 に変更します。
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
IDダイヤル（ID 2に設定の場合）
IDダイヤル詳細
27306-5V-00
c
注意
ID設定ダイヤルを回すマイナスドライバーは、サイズの合ったものを使用してください。（刃幅4mm
が適正サイズです。）サイズの合わないものを無理に使用すると、ダイヤルが損傷する可能性があり
ます。
n
要点
TSF1のID情報は、マウンター起動時に認識されます。TSF1のID番号を変更した場合は、マウン
ターの電源投入後にTSF1のディスプレイに表示されるID番号を確認してください。
